Guía de tamaños para prensaestopas metálicos M63 (cables grandes)

Las instalaciones de cables de gran tamaño exigen un dimensionamiento preciso para evitar fallos catastróficos y garantizar la fiabilidad a largo plazo. Los prensaestopas metálicos M63 son aptos para algunas de las aplicaciones más exigentes, pero un dimensionamiento incorrecto puede provocar fallos en las juntas., protección contra la entrada¹ pérdidas y costosos tiempos de inactividad. Los prensaestopas metálicos M63 admiten cables grandes con diámetros exteriores de entre 37 mm y 54 mm, y cuentan con una estructura metálica robusta para aplicaciones industriales pesadas que requieren la máxima resistencia mecánica y protección medioambiental.

Nunca olvidaré la llamada de emergencia de Klaus, supervisor de mantenimiento de una acería en Düsseldorf, Alemania. Una prensaestopas M63 mal dimensionada había fallado en su fuente de alimentación principal, provocando una parada total de la producción. El cable estaba dentro del rango de tamaño previsto, pero unos criterios de selección inadecuados provocaron una presión de sujeción insuficiente y, finalmente, el fallo del sello. Esta costosa lección reforzó la importancia crítica de una metodología adecuada para el dimensionamiento de las M63.

Índice

• ¿En qué se diferencian los casquillos metálicos M63 de los tamaños más pequeños?
• ¿Cómo medir cables grandes para prensaestopas M63?
• ¿Qué tipos de cables requieren prensaestopas metálicos M63?
• ¿Cuáles son los parámetros críticos de dimensionamiento?
• ¿Cómo elegir entre las diferentes variantes metálicas del M63?
• Preguntas frecuentes sobre el dimensionamiento de los prensaestopas metálicos M63

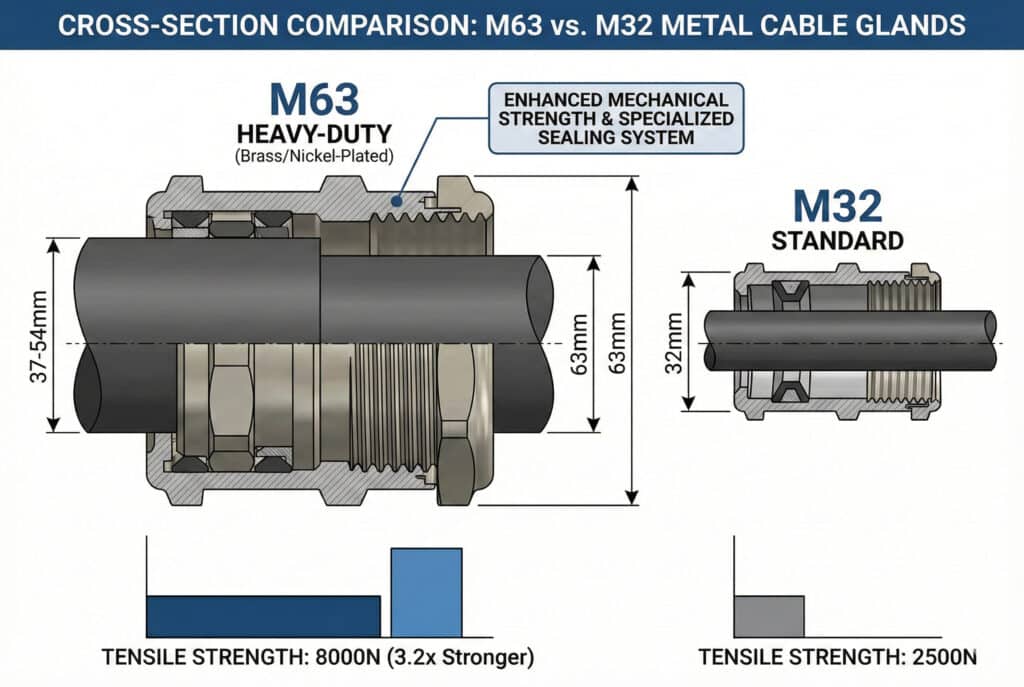

¿En qué se diferencian los casquillos metálicos M63 de los tamaños más pequeños?

Los prensaestopas metálicos M63 representan la gama más resistente de soluciones para la gestión de cables, diseñados para aplicaciones en las que los prensaestopas estándar simplemente no pueden ofrecer un rendimiento adecuado. Los prensaestopas metálicos M63 tienen un diámetro de rosca de 63 mm con una resistencia mecánica mejorada, una resistencia superior a la corrosión y sistemas de sellado especializados capaces de manejar cables con diámetros exteriores grandes, de entre 37 y 54 mm, en condiciones ambientales extremas.

Ventajas estructurales de la construcción metálica M63

Mejora del acoplamiento de roscas:

• Paso de rosca fino M63x1,5 para una máxima fuerza de sujeción
• Longitud mínima de enroscado de 15 mm.
• Resistencia superior al aflojamiento por vibraciones.
• Resistencia del hilo clasificada para un par de instalación de más de 2000 Nm.

Sistemas de sellado robustos:

• Múltiples juntas tóricas para una protección redundante
• Elastómeros de alta dureza para compresión de cables grandes
• Rango de compresión ampliado para adaptarse a las variaciones de los cables.
• Materiales de sellado estables a la temperatura (de -50 °C a +200 °C)

Especificaciones del material:

• Construcción de latón: CW617N latón² con niquelado
• Acero inoxidable: Grado 316L para entornos marinos/químicos.
• Aluminio: Aleación 6061-T6 para aplicaciones en las que el peso es un factor importante.
• Aleaciones especiales: Hastelloy C-276 para una resistencia química extrema.

Capacidad de carga

Las glándulas metálicas M63 soportan cargas mecánicas significativamente más altas:

Tipo de carga	M63 Metal	Glándulas más pequeñas (M32)	Ratio de rendimiento
Resistencia a la tracción	8000 N	2500 N	3,2 veces más resistente
Fuerza de compresión	12 000 N	4000 N	3,0 veces más resistente
Resistencia a las vibraciones	50 G a 2000 Hz	20 g a 500 Hz	2,5 veces mejor
Ciclos de temperatura	-50°C a +200°C	-40°C a +100°C	Alcance ampliado

Consideraciones sobre la instalación

Las glándulas M63 grandes requieren procedimientos de instalación especializados:

• Requisitos de par: 150-200 Nm (frente a los 15-20 Nm del M32)
• Espesor del panel: Capacidad de 6-25 mm (frente a 1-6 mm para tamaños más pequeños)
• Requisitos de acceso: Espacio libre mínimo de 100 mm para las herramientas de instalación.
• Consideraciones sobre el peso: 0,8-2,5 kg por glándula, dependiendo del material.

En Bepto, hemos invertido en equipos de fabricación especializados para la producción de M63, incluyendo máquinas CNC de alta resistencia y sistemas de prueba de alta presión para garantizar que cada prensaestopas cumpla con los exigentes requisitos industriales.

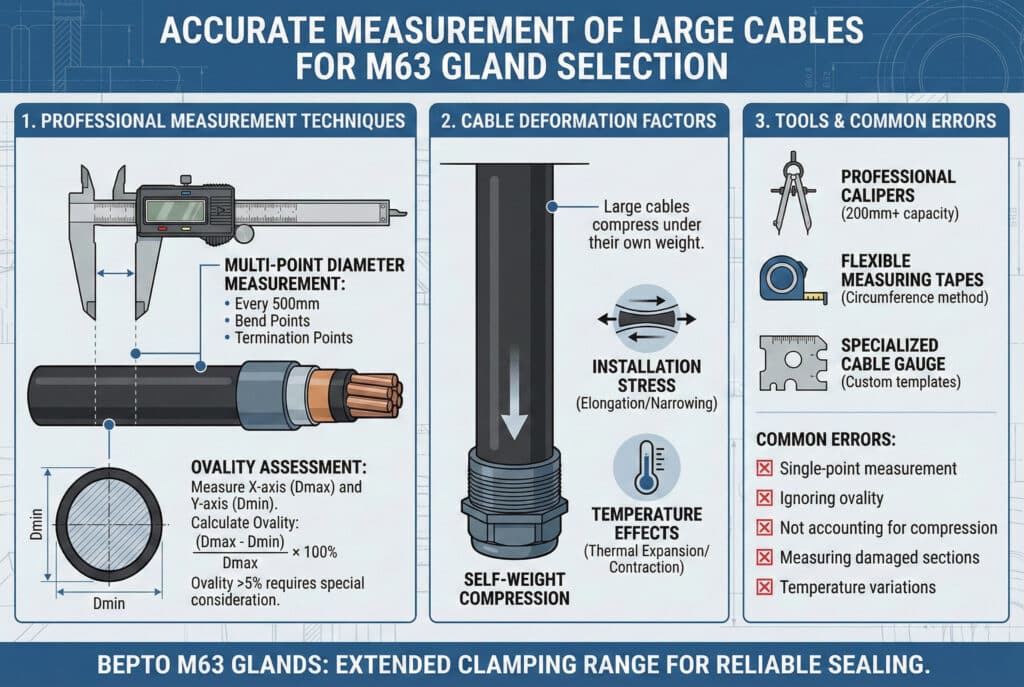

¿Cómo medir cables grandes para prensaestopas M63?

La medición precisa de cables grandes presenta retos únicos debido a su tamaño, peso y compleja construcción. La medición de cables grandes requiere técnicas especializadas, como comprobaciones del diámetro en múltiples puntos, evaluación de la ovalidad y consideración de la deformación del cable bajo su propio peso, para garantizar la selección adecuada del prensaestopas M63.

Técnicas profesionales de medición

Medición multipunto del diámetro:
Los cables grandes suelen presentar variaciones de diámetro a lo largo de su longitud debido a las tolerancias de fabricación y la manipulación. Mida en varios puntos:

• Cada 500 mm a lo largo del cable
• En los puntos de curvatura donde puede producirse deformación.
• Cerca de los puntos de terminación donde se concentra la tensión
• Registrar los diámetros máximo y mínimo.

Evaluación de la ovalidad:
Los cables grandes suelen adquirir una forma ovalada en lugar de redonda:

1. Mida el diámetro en la dirección del eje X.
2. Gire el cable 90° y mida el diámetro del eje Y.
3. Calcular la ovalidad: (Dmáx – Dmín) / Dmáx × 100%
4. Ovalidad >5% requiere consideración especial.

Factores de deformación del cable:

• Compresión por peso propio: Los cables grandes se comprimen por su propio peso.
• Tensión de instalaciónLas fuerzas de tracción pueden alargar y estrechar los cables.
• Efectos de la temperatura: La expansión/contracción térmica afecta al diámetro.
• Cambios relacionados con la edadLos cables más antiguos pueden tener cubiertas endurecidas o ablandadas.

Herramientas de medición para cables grandes

Calibres profesionales:

• Se requiere una capacidad mínima de mordaza de 200 mm.
• Lectura digital para mayor precisión
• Es esencial disponer de múltiples puntos de medición.

Cintas métricas flexibles:

• Método de medición de la circunferencia
• Calcular el diámetro: C ÷ π = diámetro
• Útil para formas irregulares

Medidores de cables especializados:

• Plantillas personalizadas para tamaños de cable comunes
• Verificación rápida de aprobación/rechazo
• Especialmente útil para instalaciones en campo.

Errores comunes en las mediciones

Evite estos errores frecuentes al medir cables grandes:

❌ Medición de un solo puntoLos cables grandes varían significativamente a lo largo de su longitud.
❌ Ignorando la ovalidad: Es posible que los cables ovalados no se sellen correctamente en los prensaestopas redondos.
❌ Sin tener en cuenta la compresión: El cable puede comprimirse durante la instalación.
❌ Medición de secciones dañadas: Utilice secciones de cable sin daños como referencia.
❌ Variaciones de temperatura: Medir a la temperatura de instalación cuando sea posible.

Recientemente ayudé a Yuki, ingeniero de proyectos en un astillero de Yokohama (Japón), que tenía dificultades para seleccionar un prensaestopas M63 para cables eléctricos marinos de gran tamaño. Los cables medían 48 mm de diámetro en posición horizontal, pero se comprimían hasta 46 mm en posición vertical debido a su peso. Seleccionamos prensaestopas M63 con un rango de sujeción ampliado para adaptarse a esta variación.

¿Qué tipos de cables requieren prensaestopas metálicos M63?

Los prensaestopas metálicos M63 se utilizan en aplicaciones especializadas con cables de gran diámetro que requieren una protección ambiental y una resistencia mecánica superiores. Los cables de alta tensión, los cables blindados de gran tamaño, los mazos de control multiconductores y los cables submarinos suelen requerir prensaestopas metálicos M63 debido a su diámetro exterior de entre 37 y 54 mm y a las exigentes condiciones ambientales a las que están sometidos.

Cables eléctricos de alta tensión

Media tensión (1 kV-35 kV):

• Un solo núcleo: conductores de 185 mm² a 800 mm².
• Tres núcleos: de 95 mm² a 400 mm² por núcleo.
• Aislamiento XLPE³ con un diámetro total de 40-52 mm
• Se requieren casquillos metálicos para el blindaje EMC y la protección mecánica.

Distribución de energía industrial:

• Sistemas de 400 V/690 V con conductores de gran tamaño.
• Conductores de aluminio o cobre de 240 mm² a 1000 mm².
• Aislamiento de PVC o XLPE con funda protectora
• Rango típico de diámetro exterior: 38-50 mm

Aplicaciones de cables blindados

Cables blindados con alambre de acero (SWA):

• Tamaños de núcleo: de 25 mm² a 300 mm² por núcleo
• Armadura de alambre de acero galvanizado: diámetro del alambre de 1,6-3,15 mm.
• Diámetro total incluyendo blindaje: 42-54 mm
• Requiere glándulas blindadas M63 especializadas con disposiciones de puesta a tierra.

Cables blindados de alambre de aluminio (AWA):

• Alternativa más ligera al SWA
• Alambre de blindaje de aluminio: 2,0-4,0 mm de diámetro
• Resistencia a la corrosión en entornos marinos
• Diámetro total: 40-52 mm

Cables de control multinúcleo

Sistemas de control de procesos:

• Configuraciones de núcleo 19-61
• Tamaños individuales de los núcleos: 1,5-4,0 mm²
• Protección general contra interferencias electromagnéticas
• Diámetro exterior típico: 45-55 mm.

Cables de instrumentación:

• Cables de extensión para termopares
• Cables sensores RTD
• Transmisión de señal de 4-20 mA
• Múltiples pares trenzados con pantalla general

Tipos de cables especializados

Cables submarinos:

• Construcción impermeable con múltiples barreras.
• Revestimiento de plomo o polímero sobre blindaje
• Requisitos extremos de protección medioambiental
• Rango de diámetro: 45-60 mm

Cables para minería:

• Construcción ignífuga
• Protección mecánica mejorada
• Cadenas portacables y aplicaciones flexibles
• Construcción reforzada de la cubierta exterior

Matriz de selección de cables

Tipo de cable	Diámetro típico	Tipo de glándula M63	Requisitos especiales
Energía de alta tensión (XLPE)	40-52 mm	Estándar M63	Blindaje CEM
SWA Blindado	42-54 mm	Blindado M63	Disposición de conexión a tierra
Control multinúcleo	45-55 mm	EMC M63	Integridad de la señal
Submarino	45-60 mm	Marina M63	Sellado extremo
Minería	38-48 mm	A prueba de llamas M63	Certificación de seguridad

En Bepto, mantenemos amplias bases de datos de compatibilidad de cables y colaboramos estrechamente con los fabricantes de cables para garantizar que nuestros prensaestopas M63 se adapten a los últimos diseños y especificaciones de cables.

¿Cuáles son los parámetros críticos de dimensionamiento?

El dimensionamiento adecuado de los prensaestopas M63 implica múltiples parámetros interdependientes que deben equilibrarse cuidadosamente para lograr un rendimiento óptimo. Los parámetros críticos para el dimensionamiento del M63 incluyen el rango del diámetro exterior del cable, la distribución de la fuerza de sujeción, los índices de compresión de la junta, la longitud de enganche de la rosca y los factores de carga ambiental, que en conjunto determinan la fiabilidad a largo plazo.

Parámetros de dimensionamiento primario

Gama de diámetros de cable:

• Diámetro mínimo: 37 mm (garantiza una compresión adecuada del sello)
• Diámetro máximo: 54 mm (evita la compresión excesiva y los daños)
• Rango óptimo: 42-50 mm (máxima eficacia de sellado)
• Consideración de la tolerancia: ±2 mm por variaciones de fabricación.

Distribución de la fuerza de sujeción:
Las glándulas M63 deben proporcionar una presión de sujeción uniforme alrededor de la circunferencia del cable:

• Presión mínima de sujeción: 0,8 MPa para sellado IP68
• Presión máxima de sujeción: 2,5 MPa para evitar daños en el cable.
• Uniformidad de presión: Variación de ±10% alrededor de la circunferencia.
• Resistencia a la compresión: <15% después de 1000 horas a temperatura máxima

Cálculos avanzados de dimensionamiento

Relación de compresión del sello:
Para obtener un rendimiento óptimo del sello se requieren relaciones de compresión precisas:

• Compresión inicial: 15-25% de sección transversal del sello
• Compresión de trabajo: 20-30% en condiciones de funcionamiento
• Compresión máxima: 35% para evitar la extrusión del sello
• Compensación de temperatura: 5-10% adicional para la expansión térmica.

Análisis del compromiso del hilo:
Las roscas M63 requieren un acoplamiento adecuado para garantizar la integridad mecánica:

• Compromiso mínimo: 12 mm (75% de longitud de rosca)
• Compromiso óptimo: 15-18 mm (utilización completa de la rosca)
• Consideración del espesor del panel: Rango de acomodación de 6-25 mm
• Resistencia del hilo: Resistencia mínima a la tracción del perno de 80%.

Factores de carga medioambiental

Efectos de los ciclos de temperatura:

• Coeficiente de expansión térmica: 2,3×10⁻⁴ /°C para cubiertas de cables
• Expansión diferencial: Prensaestopas metálico frente a material del cable
• Estrés por ciclismo: Variaciones diarias de ±50 °C en aplicaciones exteriores.
• Estabilidad a largo plazo: Requisito de vida útil de diseño de 25 años.

Cargas de vibración y choque:

• Evitación de la frecuencia resonante: >500 Hz para aplicaciones industriales
• Límites de aceleración: 50 G pico para aplicaciones de transporte
• Resistencia a la fatiga: Vida útil mínima de diseño de 10⁷ ciclos.
• Absorción de impactos: Características de amortiguación de los sellos elastoméricos

Métodos de verificación del tamaño

Protocolo de pruebas de presión:

1. Prueba inicial de fugas: 2 bar de presión de aire durante 15 minutos
2. Prueba hidrostática: 10 bar de presión de agua durante 30 minutos.
3. Prueba de vacío: -0,8 bar para la verificación de la entrada de humedad
4. Ciclado térmico: -40 °C a +100 °C con control de presión

Prueba de carga mecánica:

• Ensayo de tracción: 150% de peso nominal del cable
• Prueba de compresión: 200% de fuerza máxima de instalación
• Ensayo de torsión: Rotación de ±45° bajo carga
• Prueba de fatiga: 1000 ciclos de instalación/desinstalación

Parámetros de garantía de calidad

Verificación dimensional:

• Precisión del paso de rosca: Tolerancia de ±0,05 mm.
• Concentricidad: <0,1 mm de lectura total del indicador
• Acabado superficial: Ra 1,6 μm máximo en superficies de sellado
• Dureza del material: Shore A 70±5 para juntas elastoméricas

Trabajé con Ahmed, un ingeniero sénior de un complejo petroquímico en Abu Dhabi, Emiratos Árabes Unidos, que experimentó repetidas averías en las glándulas M63 en aplicaciones de alta temperatura. Mediante un análisis detallado del dimensionamiento, descubrimos que las glándulas originales funcionaban al límite de su capacidad de compresión. La actualización a glándulas con índices de temperatura ampliados y una geometría de sellado optimizada eliminó por completo las averías.

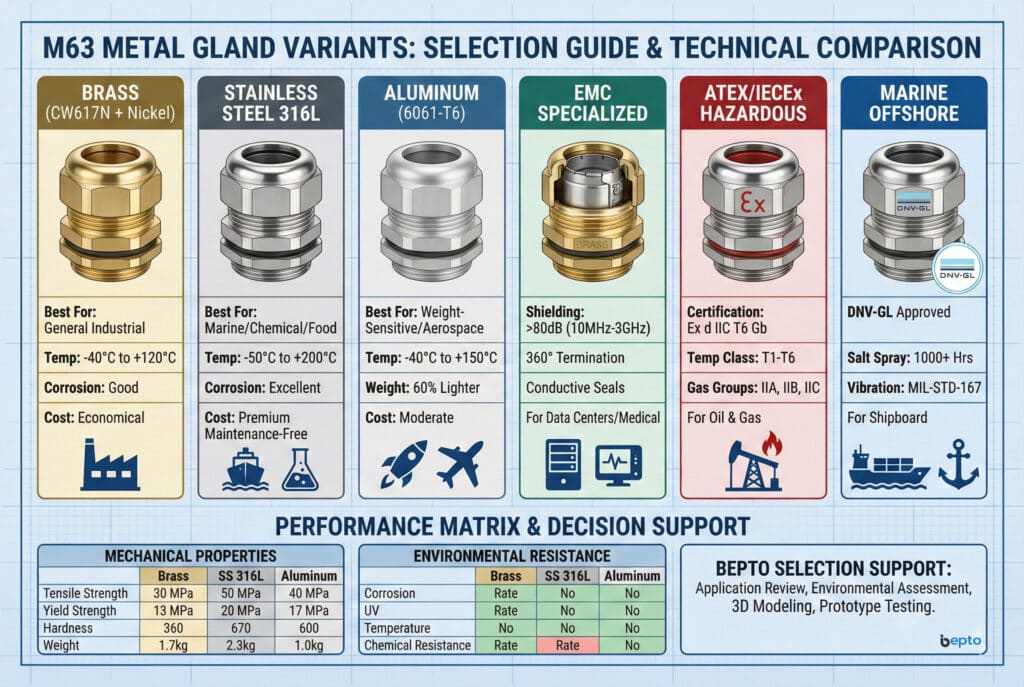

¿Cómo elegir entre las diferentes variantes metálicas del M63?

Las glándulas metálicas M63 están disponibles en numerosas variantes diseñadas para aplicaciones y condiciones ambientales específicas. Seleccione las variantes metálicas M63 en función de la compatibilidad del material con el entorno, las certificaciones necesarias, la compatibilidad con el tipo de cable y los requisitos de rendimiento específicos, como el blindaje EMC, la protección contra explosiones o la resistencia a temperaturas extremas.

Guía de selección de materiales

Casquillos de latón M63 (CW617N + niquelado):

• Lo mejor para: Aplicaciones industriales generales
• Temperatura: -40°C a +120°C
• Resistencia a la corrosión: Bueno en la mayoría de los entornos.
• Coste: La opción metálica más económica.
• Limitaciones: No apto para entornos marinos o altamente corrosivos.

Prensaestopas de acero inoxidable 316L M63:

• Lo mejor para: Procesamiento marino, químico y alimentario.
• Temperatura: -50 °C a +200 °C
• Resistencia a la corrosión: Excelente en entornos con cloruro.
• Coste: Precio superior por un rendimiento superior.
• Beneficios: Sin mantenimiento en condiciones adversas.

Prensaestopas de aluminio M63 (6061-T6):

• Lo mejor para: Aplicaciones sensibles al peso
• Temperatura: -40 °C a +150 °C
• Peso: 60% más ligero que los equivalentes de latón
• Coste: Precios moderados
• Aplicaciones: Aeroespacial, transporte, equipos móviles

Selección de variantes especializadas

Prensaestopas EMC M63:
Esencial para compatibilidad electromagnética⁴ en instalaciones sensibles:

• Eficacia del blindaje: >80 dB (10 MHz-3 GHz)
• Terminación de pantalla de cable de 360°
• Juntas de elastómero conductor
• AplicacionesCentros de datos, equipos médicos, instrumentación de precisión.

Prensaestopas ATEX/IECEx M63:
Requerido para instalaciones en áreas peligrosas:

• Certificación: Ex d IIC T6 Gb (típico)
• Clase de temperatura: T1-T6 disponibles
• Grupos de gas: Compatibilidad con IIA, IIB, IIC
• InstalaciónRequiere técnicos certificados.

Prensaestopas Marine M63:
Diseñado para aplicaciones marítimas y a bordo de buques:

• Homologación DNV-GL
• Mayor resistencia a la corrosión
• Pruebas de niebla salina: Más de 1000 horas
• Resistencia a las vibraciones: Cumplimiento con la norma MIL-STD-167

Matriz de selección específica para cada aplicación

Aplicación	Medio ambiente	Variante recomendada	Características principales
Distribución de energía	Interior/Estándar	Latón M63	Rentable y fiable
Planta química	Corrosivo	Inoxidable 316L	Resistencia química
Plataforma marítima	Marina	Marina 316L	Resistencia al agua salada
Centro de datos	Sensible a EMC	EMC Latón/SS	Eficacia del blindaje
Refinería de petróleo	Zona peligrosa	ATEX Acero inoxidable	Protección contra explosiones
Equipos móviles	Peso crítico	Aluminio	Construcción ligera

Comparación de resultados

Propiedades mecánicas:

Material	Resistencia a la tracción	Límite elástico	Dureza	Peso
Latón CW617N	380 MPa	180 MPa	85 HB	8,5 g/cm³
SS 316L	580 MPa	290 MPa	95 HB	8,0 g/cm³
Aluminio 6061-T6	310 MPa	275 MPa	95 HB	2,7 g/cm³

Resistencia medioambiental:

Material	Corrosión	UV	Temperatura	Química
Latón	Bien	Excelente	Bien	Moderado
SS 316L	Excelente	Excelente	Excelente	Excelente
Aluminio	Bien	Excelente	Bien	Bien

Árbol de decisiones de selección

Etapa 1: Evaluación medioambiental

• Identificar las sustancias corrosivas presentes.
• Determinar temperaturas extremas
• Evaluar los niveles de vibración y choque.
• Tenga en cuenta la accesibilidad para el mantenimiento.

Paso 2: Requisitos normativos

• Compruebe las clasificaciones de las zonas peligrosas.
• Verificar las certificaciones requeridas (ATEX/IECEx⁵, UL, CSA)
• Confirmar los requisitos de cumplimiento de EMC.
• Revisar las normas específicas del sector.

Paso 3: Análisis económico

• Coste inicial frente a coste del ciclo de vida
• Requisitos y frecuencia de mantenimiento
• Disponibilidad de repuestos y plazos de entrega
• Cálculo del coste total de propiedad

Paso 4: Verificación técnica

• Confirmación de compatibilidad del cable
• Espacio necesario para la instalación
• Disponibilidad de herramientas y equipos
• Requisitos de nivel de habilidad del técnico

Servicios de apoyo a la selección de Bepto

Nuestro equipo técnico ofrece asistencia integral para la selección:

• Cuestionario de solicitud para la recopilación de requisitos
• Evaluación medioambiental y recomendación de materiales
• Servicios de modelado 3D para instalaciones complejas
• Programas prototipo para pruebas de validación
• Paquete de certificación preparación y presentación

Conclusión

El dimensionamiento y la selección adecuados de los prensaestopas metálicos M63 son fundamentales para las instalaciones de cables de gran tamaño que requieren la máxima fiabilidad y protección medioambiental. Comprender la relación entre el diámetro del cable, las condiciones ambientales, las propiedades de los materiales y los requisitos de la aplicación garantiza un rendimiento óptimo del prensaestopas y la integridad del sistema a largo plazo. Tanto si se trata de cables de alta tensión, instalaciones blindadas o aplicaciones marinas especializadas, prestar especial atención a los parámetros de dimensionamiento y a la selección de variantes evitará costosas averías y garantizará el cumplimiento de las normas del sector. En Bepto, combinamos décadas de experiencia con capacidades de fabricación avanzadas para ofrecer soluciones M63 que satisfacen los requisitos industriales más exigentes. 😉

Preguntas frecuentes sobre el dimensionamiento de los prensaestopas metálicos M63

1. Comprenda el sistema de clasificación de protección contra la entrada (IP) para asegurarse de que su equipo esté debidamente sellado contra el polvo y el agua. ↩

2. Revise las propiedades del material del latón CW617N para comprender por qué es el estándar para accesorios industriales de alta calidad. ↩

3. Conozca el aislamiento de polietileno reticulado (XLPE) y sus ventajas en aplicaciones de cables de alta tensión y alta temperatura. ↩

4. Explore el concepto de compatibilidad electromagnética (EMC) para comprender la importancia del blindaje en entornos electrónicos sensibles. ↩

5. Compare las normas ATEX e IECEx para comprender los requisitos de seguridad de los equipos utilizados en atmósferas explosivas. ↩
