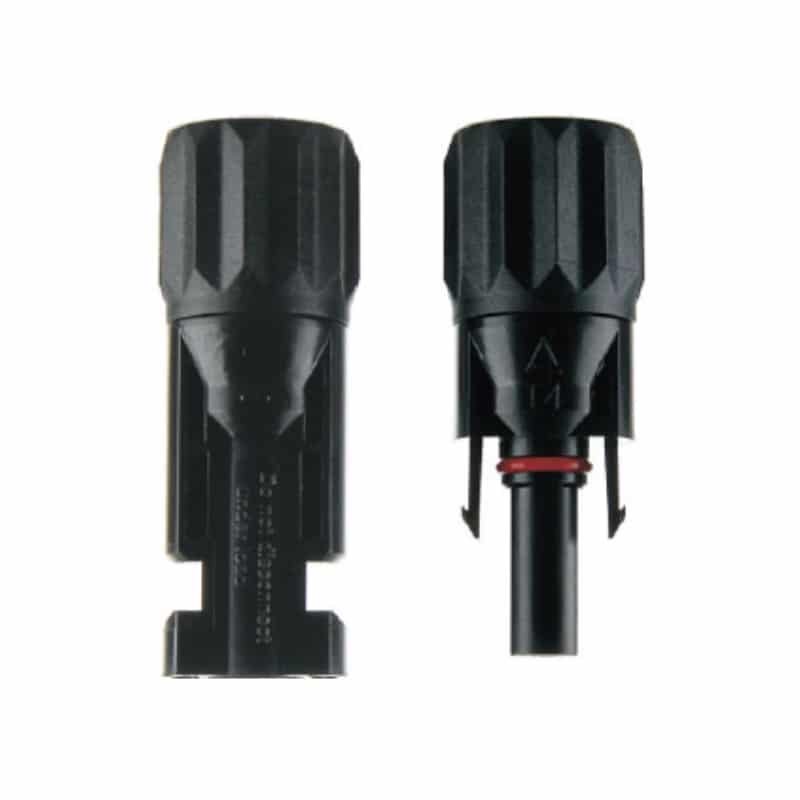

Solární konektor MC4 bez použití nářadí, rychlá montáž PV-07 IP67

Naše PV-07 Solární konektor MC4 bez použití nářadí umožňuje rychlé a spolehlivé spojení bez použití speciálních krimpovacích nástrojů. Toto šroubení s krytím IP67 je navrženo tak, aby výrazně zkrátilo dobu instalace a snížilo náklady na práci.

Technický parametr

Typ výrobku: Dětská postýlka: Montáž bez použití nářadí Solární konektor MC4 DC
Model: PV-07
Jmenovité napětí: 1000 V DC (IEC/UL)
Jmenovitý proud: 30A
Stupeň krytí IP:IP67 (připojený) / IP2X (nepřipojený, odolný proti dotyku)
Provozní teplota: -40°C až +90°C
Kontaktní odpor: ≤0,5 mΩ
Kontaktní materiál: Měď, pocínovaná
Třída plamene: UL94-HB / UL94-V0
Kompatibilní velikost kabelu: 2,5 mm², 4 mm², 6 mm²
Normy shody: TÜV, IEC 62852, UL 6703, RoHS, REACH

Klíčové vlastnosti

Montáž bez použití nářadí: Inovativní konstrukce, která eliminuje potřebu specializovaných krimpovacích nástrojů, výrazně zkracuje dobu instalace a snižuje náklady na pracovní sílu, zejména u rozsáhlých projektů.
Vodotěsnost IP67: Poskytuje nejvyšší úroveň ochrany proti prachu a ponoření do vody a zajišťuje dlouhodobou spolehlivost za všech povětrnostních podmínek.
Nízký kontaktní odpor (0,5 mΩ): Špičkový nízký odpor zajišťuje minimální ztráty energie a maximalizuje využití energie v systému a celkovou účinnost.
Bezpečné zamykání Snap-in: Robustní blokovací mechanismus poskytuje zvukové a hmatové potvrzení bezpečného připojení a zabraňuje náhodnému odpojení v důsledku vibrací nebo pohybu kabelu.
Vysoce kvalitní materiály: Využívá pocínované měděné kontakty pro vynikající vodivost a nehořlavé pouzdro UL94-V0 pro maximální bezpečnost.
Mezinárodní certifikace: Plně vyhovuje hlavním mezinárodním normám včetně IEC 62852, UL 6703 a certifikace TÜV.

Standardní stejnosměrné solární konektory
Model	Jmenovitý proud (A)	Jmenovité napětí (V DC)	Velikost kabelu (mm²)	Klíčové vlastnosti	Typické aplikace
PV-01	30A	1000V	2.5, 4, 6	Standardní, vysoce spolehlivá konstrukce	Standardní obytné a komerční fotovoltaické systémy.
PV-02	30A	1000V	2.5, 4, 6	Pouzdro se zvýšenou přilnavostí pro bezpečnou manipulaci	Ideální pro chladné podnebí nebo instalace vyžadující rukavice.
PV-04	30A	1000V	2.5, 4, 6	Kompaktní, prostorově úsporný design	Bytové instalace s omezeným prostorem nebo vysokou estetickou hodnotou.
PV-05	30A	1000V	2.5, 4, 6	Konstrukce pro montáž na panel	Čisté průchozí přípojky pro slučovací skříně a střídače.
PV-07	30A	1000V	2.5, 4, 6	Montáž bez použití nářadí	Rozsáhlé projekty, u nichž je rozhodující zkrácení doby instalace.
PV-06	30A	1500V	2.5, 4, 6	Zesílené pouzdro pro vysoké mechanické namáhání	Pozemní pole, solární sledovače a další náročná prostředí.
PV-03	30A	1500V	2.5, 4, 6, 10	jmenovitá hodnota 1500 V, podporuje kabely většího průřezu	Komerční a komunální projekty využívající delší řetězce ke snížení nákladů na BOS.
PV-03-1	50A	1500V	10	Vysoká proudová kapacita 50 A	Velké komerční a komunální projekty optimalizující konsolidaci silnoproudých zařízení.

Model	Typ	Jmenovitý proud (A)	Jmenovité napětí (V DC)	Velikost kabelu (mm²)	Klíčové funkce / topologie	Typické aplikace
PV-Y3	Konektor Y (2-do-1)	30A	1000 V (IEC) / 800 V (UL)	2.5, 4, 6	Klasická konfigurace větve Y	Flexibilní paralelní připojení pro standardní řetězové zapojení.
PV-Y4	Y-konektor (3 k 1)	30A	1000 V (IEC) / 800 V (UL)	2.5, 4, 6	Jedinečné uspořádání pod úhlem 120° minimalizuje namáhání kabelů	Zakázkové instalace vyžadující optimalizované vedení kabelů.
PV-Y5	Konektor Multi-Y	30A	1000 V (IEC) / 800 V (UL)	2.5, 4, 6	Kompaktní, vícestrunná paralelní konstrukce	Ideální pro výměnu malých slučovacích skříní při modernizaci systému.
PV-T3	T-rozhraní (2cestné)	50A	1500V(IEC) / 800 V (UL)	2.5, 4, 6	Volitelná dioda/pojistka, vysoká proudová kapacita	Efektivní paralelní zapojení více vodičů bez dalších rozvodných skříní.
PV-T4	T-rozhraní (3cestné)	50A	1500V(IEC) / 800 V (UL)	2.5, 4, 6	Volitelná dioda/pojistka, vysoká proudová kapacita	Efektivní paralelní zapojení více vodičů bez dalších rozvodných skříní.
PV-T5	T-rozhraní (4cestné)	50A	1500V(IEC) / 800 V (UL)	2.5, 4, 6	Volitelná dioda/pojistka, vysoká proudová kapacita	Efektivní paralelní zapojení více vodičů bez dalších rozvodných skříní.
PV-T6	T-rozhraní (5cestné)	50A	1500V(IEC) / 800 V (UL)	2.5, 4, 6	Volitelná dioda/pojistka, vysoká proudová kapacita	Efektivní paralelní zapojení více vodičů bez dalších rozvodných skříní.
PV-T7	T-rozhraní (6cestné)	50A	1500V(IEC) / 800 V (UL)	2.5, 4, 6	Volitelná dioda/pojistka, vysoká proudová kapacita	Efektivní paralelní zapojení více vodičů bez dalších rozvodných skříní.

Funkční konektory a vnitřní součásti
Model	Kategorie	Jmenovitý proud (A)	Jmenovité napětí (V DC)	Základní funkce a aplikace
PV-30A-FUSE	In-line konektor pro pojistky PV	30A	1000 V (IEC) / 800 V (UL)	Poskytuje integrovanou nadproudovou ochranu na úrovni řetězce, což zjednodušuje návrh a snižuje počet možných poruch.
Řada FT	Vnitřní kovové kontakty (krimpovací svorky)	NEUPLATŇUJE SE	NEUPLATŇUJE SE	Jádro vodivých prvků uvnitř pouzdra konektoru zajišťuje vynikající vodivost a dlouhodobou odolnost.
