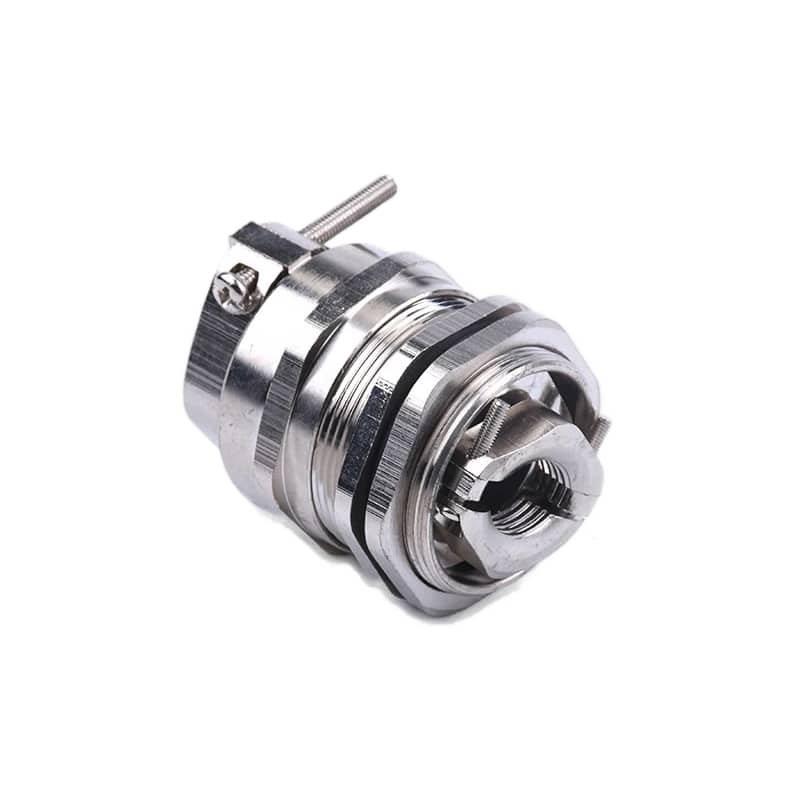

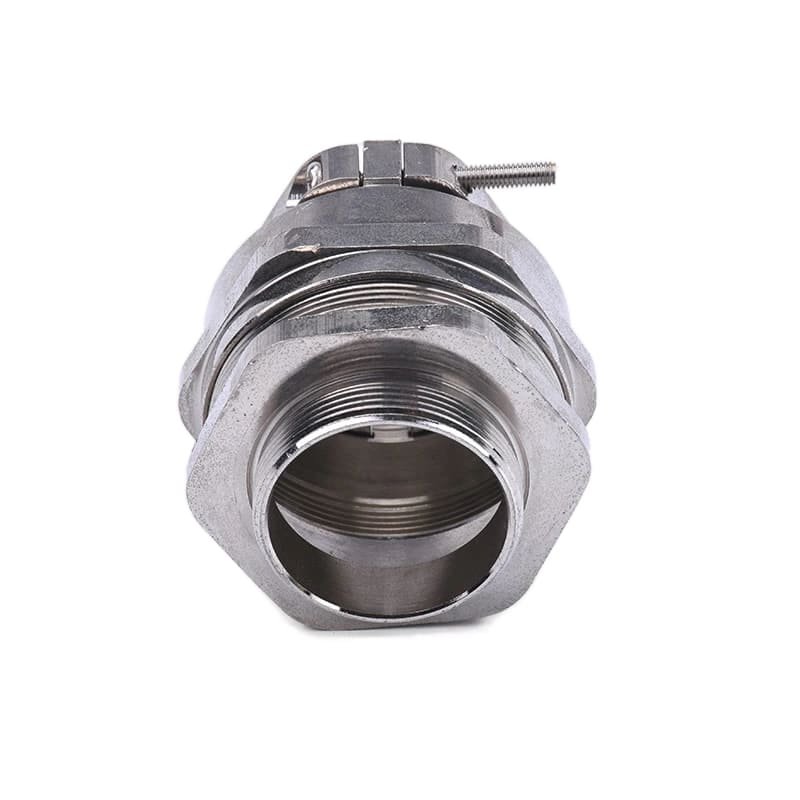

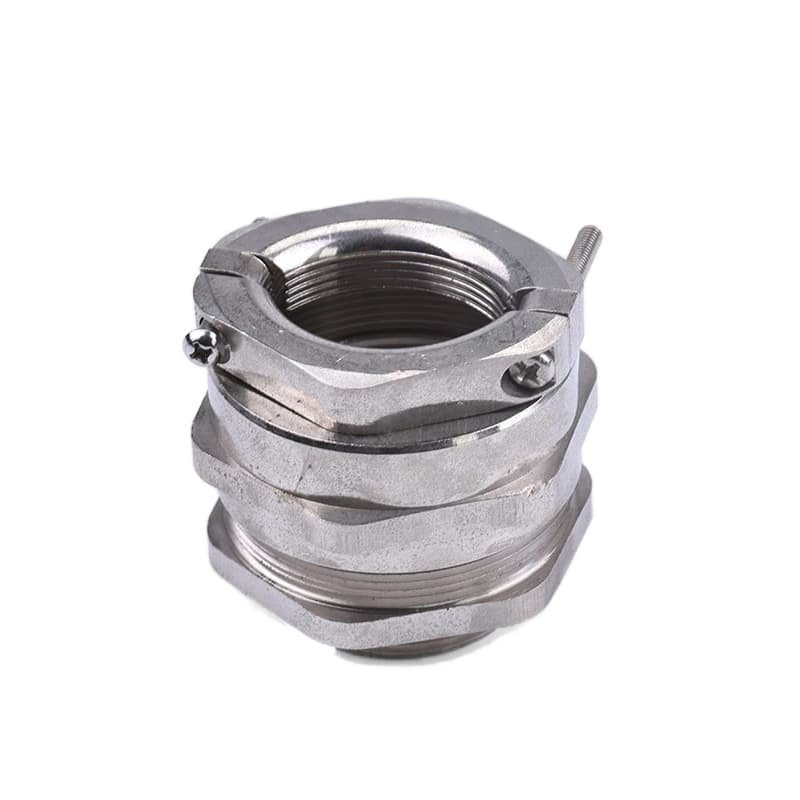

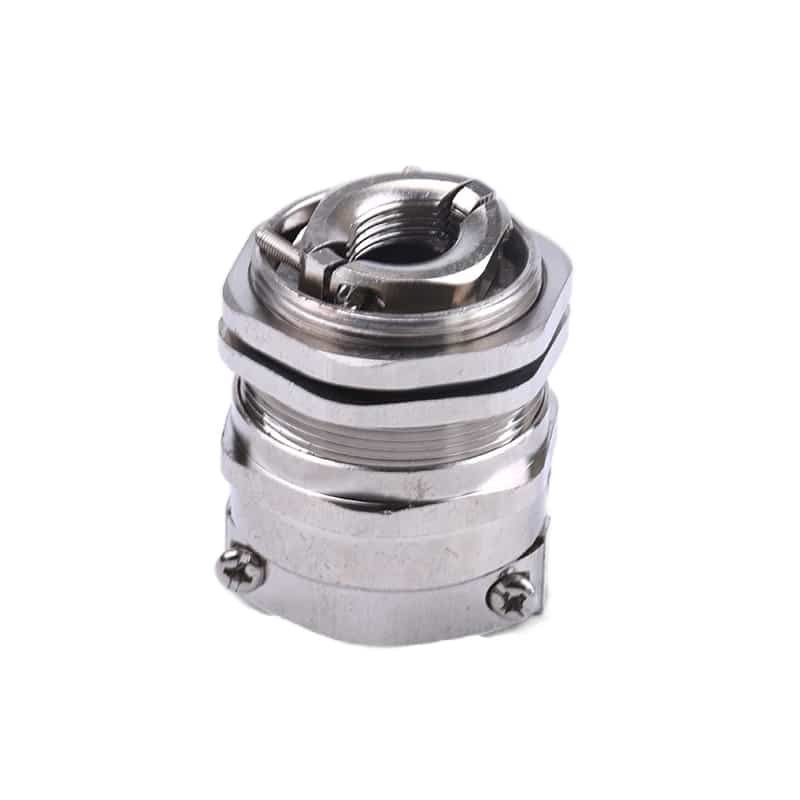

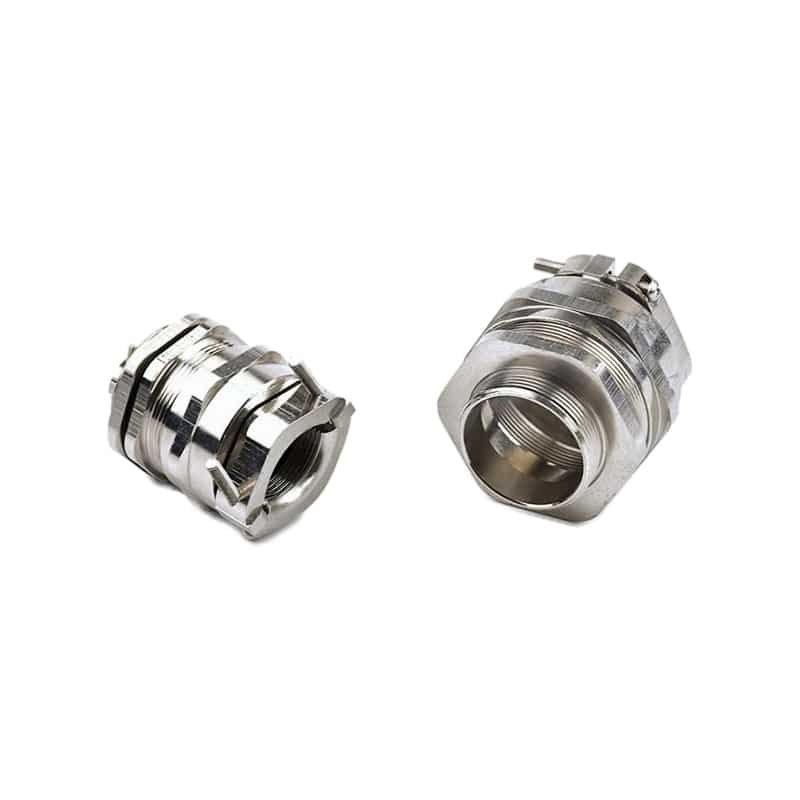

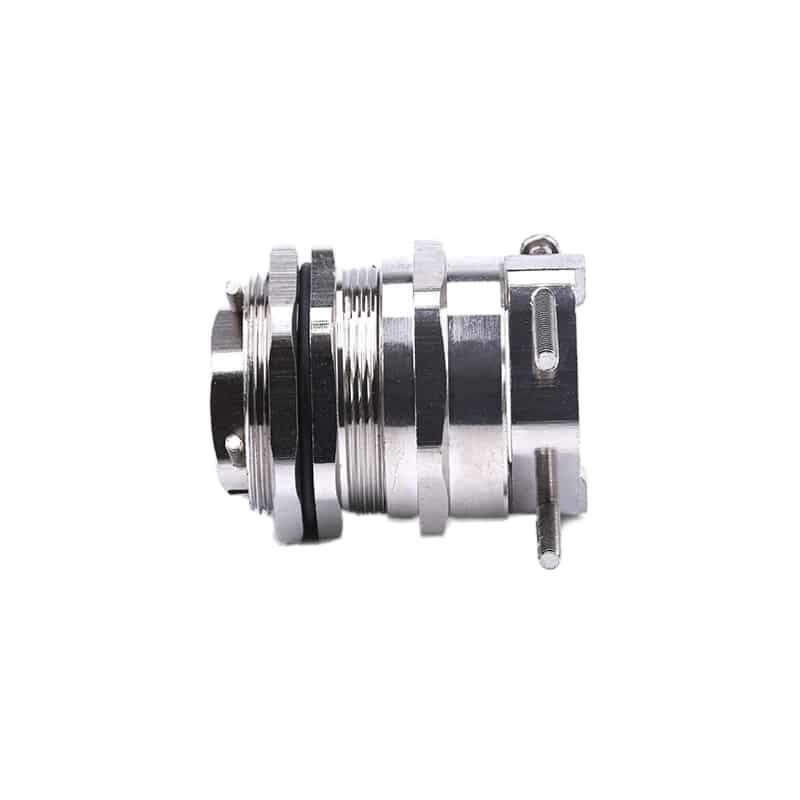

Mosazná kabelová vývodka s dvojitým zámkem pro vysoké odlehčení tahu, IP68

Mosazná kabelová vývodka s dvojitým zámkem pro vysoké odlehčení tahu, IP68

Naše mosazná kabelová vývodka s dvojitým zámkem a krytím IP68 nabízí vynikající ochranu proti vytržení a odlehčení tahu. Je navržena pro aplikace vyžadující vysokou pevnost v tahu a zajišťuje bezpečné spojení odolné proti vibracím. Testováno podle normy EN62444.

Technický parametr

Název produktu: Mosazná kabelová vývodka s dvojitým zámkem
Materiál těla: Poniklovaná mosaz
Svěrná čelist: Polyamid (PA)
Těsnicí prvek: NBR (silikon, EPDM na vyžádání)
Třída ochrany: IP68
Provozní teplota: -40 °C až +100 °C
Typy závitů: Metrické, PG
Zkušební norma: EN 50262 / EN 62444

Klíčové vlastnosti

Mechanismus dvojitého zamykání: Poskytuje výjimečnou pevnost v tahu a vynikající odlehčení tahu, takže kabely zůstávají bezpečně upevněny i při intenzivním tahu nebo vibracích.
Certifikovaná ochrana IP68: Nabízí nejvyšší úroveň ochrany proti vniknutí prachu a vody a zaručuje spolehlivé připojení ve vlhkém a náročném prostředí.
Robustní mosazná konstrukce: Tělo je vyrobeno z vysoce kvalitní poniklované mosazi, která vyniká odolností proti korozi a dlouhou životností.
Testováno podle evropských norem: Navrženo a testováno v souladu s normami EN50262 / EN62444, což zajišťuje shodu s mezinárodními bezpečnostními a výkonnostními normami.
Široký teplotní rozsah: Spolehlivě pracuje v širokém rozsahu provozních teplot od -40 °C do +100 °C, což je vhodné pro různé průmyslové aplikace.
Přizpůsobitelné pečetě: Standardně s těsněním NBR; na vyžádání jsou k dispozici silikonová a EPDM těsnění pro specifické teplotní nebo chemické požadavky.

Německý závit typu PG
Vlákno AG	Rozsah kabelu mm	Délka závitu mm	Výška karoserie mm	Velikost klíče mm	O.D. závitu mm	Montážní otvor pro panel mm
PG7-DL	3-6.5	5	25	14	12.5	12.5-12.8
PG9-DL	4-8	6	27	17	15.2	15.2-15.5
PG11-DL	5-10	6	29	20	18.6	18.6-18.9
PG13.5-DL	6-12	6.5	31	22	20.4	20.4-20.7
PG16-DL	10-14	6.5	31	24	22.5	22.5-22.8
PG21-DL	13-18	7	37	30	28.3	28.3-28.6
PG29-DL	18-25	8	42	40	37	37-37.3
PG36-DL	22-32	8	48	50	47	47-47.3
PG42-DL	32-38	9	50	57	54	54-54.3
PG48-DL	37-44	10	51	64	59.3	59.3-59.6

Metrický závit typu M
Vlákno AG	Rozsah kabelu mm	Délka závitu mm	Výška karoserie mm	Velikost klíče mm	O.D. závitu mm	Montážní otvor pro panel mm
M12A-DL	3-6.5	5	25	14	12	12-12.3
M12B-DL	4-8	6	27	17	12	12-12.3
M14-DL	4-8	6	27	17	14	14-14.3
M16A-DL	4-8	6	27	17	16	16-16.3
M16B-DL	5-10	6	29	20	16	16-16.3
M18-DL	5-10	6	29	20	18	18-18.3
M20A-DL	6-12	6.5	31	22	20	20-20.3
M20B-DL	10-14	6.5	31	24	20	20-20.3
M22-DL	10-14	6.5	31	24	22	22-22.3
M24-DL	10-14	6.5	31	24/27	24	24-24.3
M25-DL	13-18	7	37	30	25	25-25.3
M27-DL	13-18	7	37	30	27	27-27.3
M28-DL	13-18	7	37	30	28	28-28.3
M30-DL	13-18	8	37	30/32	30	30-30.3
M32-DL	18-25	8	42	40	32	32-32.3
M33-DL	18-25	8	42	40	33	33-33.3
M36-DL	18-25	8	42	40	36	36-36.3
M37-DL	18-25	8	42	40	37	37-37.3
M40-DL	22-32	8	48	50	40	40-40.3
M42-DL	22-32	8	48	50	42	42-42.3
M47-DL	22-32	8	48	50	47	47-47.3
M48-DL	22-32	8	48	50/52	48	48-48.3
M50-DL	32-38	9	50	57	50	50-50.3
M54-DL	32-38	9	50	57	54	54-54.3
M56-DL	32-38	9	50	57/59	56	56-56.3
M60-DL	37-44	10	51	64	60	60-60.3
M63-DL	37-44	10	51	64/68	63	63-63.3
M64-DL	37-44	10	51	64	64	64-64.3
