Věda o pokovování kontaktů (zlato vs. nikl vs. cín) ve vodotěsných konektorech

Výběr nesprávného pokovení kontaktů pro vodotěsné konektory vede ke katastrofálním poruchám, zhoršení signálu a nákladným výměnám zařízení, které trápí námořní, automobilové a průmyslové aplikace po celém světě. Mnoho inženýrů předpokládá, že všechny kovové pokovení fungují stejně ve vlhkém prostředí, ale brzy zjistí, že jejich konektory trpí galvanickou korozí, zvyšuje se kontaktní odpor a do několika měsíců od nasazení dochází k úplnému selhání elektrického systému. Výběr pokovení kontaktů ve vodotěsných konektorech vyžaduje pochopení elektrochemických vlastností, odolnosti proti korozi a vodivostních charakteristik - zlato poskytuje vynikající odolnost proti korozi a nízkou odolnost kontaktů, nikl nabízí vynikající odolnost proti opotřebení a bariérovou ochranu, zatímco cín poskytuje cenově výhodný výkon pro mírné vystavení prostředí. Za posledních deset let jsem v společnosti Bepto pomáhal s výběrem tisíců specifikací konektorů a byl jsem svědkem toho, jak správný výběr pokovení může prodloužit životnost konektorů z měsíců na desítky let a zároveň zabránit poruchám v terénu, které ničí zařízení a poškozují reputaci.

Obsah

• Jaké jsou základní vlastnosti materiálů pro kontaktní pokovování?
• Jak galvanická koroze ovlivňuje různé pokovovací materiály?
• Který pokovovací materiál nabízí nejlepší kontaktní odpor?
• Jaké environmentální faktory určují optimální výběr pokovování?
• Jak ovlivňují úvahy o nákladech rozhodnutí o materiálu pro pokovování?
• ČASTO KLADENÉ DOTAZY

Jaké jsou základní vlastnosti materiálů pro kontaktní pokovování?

Porozumění vlastnostem pokovovacích materiálů zabraňuje nákladným chybám ve specifikacích a zajišťuje optimální výkon. Pozlacení poskytuje výjimečnou odolnost proti korozi a stabilní kontaktní odpor díky své vlastnosti ušlechtilých kovů¹, Nikl nabízí vynikající tvrdost a odolnost proti opotřebení s vynikajícími bariérovými vlastnostmi, zatímco cín poskytuje dobrou vodivost a pájitelnost za ekonomickou cenu – každý materiál slouží ke specifickým aplikacím na základě environmentálních požadavků a požadavků na výkon.

Vlastnosti pozlacení

Odolnost proti korozi: Díky svému statusu ušlechtilého kovu je zlato prakticky odolné vůči oxidaci a korozi ve většině prostředí. Tato vlastnost zajišťuje konzistentní elektrický výkon po celá desetiletí, a to i v drsných mořských podmínkách s vystavením slané mlze.

Nízký kontaktní odpor: Zlato si po celou dobu své životnosti udržuje stabilní kontaktní odpor pod 10 miliohmů. Na rozdíl od jiných materiálů, na kterých se tvoří vrstvy oxidu, poskytují zlaté kontakty spolehlivou elektrickou vodivost bez degradace.

Chemická inertnost: Zlato odolává působení většiny kyselin, zásad a organických rozpouštědel, které se běžně vyskytují v průmyslovém prostředí. Tato chemická stabilita zabraňuje kontaminaci při kontaktu, která způsobuje rušení signálu.

Požadavky na tloušťku: Účinné pokovení zlatem obvykle vyžaduje tloušťku 0,76–2,54 mikrometrů (30–100 mikropalců) nad niklovou bariérovou vrstvou. Tenké povlaky vytvářejí dírky, které umožňují korozi podkladových kovů.

Vlastnosti niklování

Mechanická odolnost: Tvrdost niklu (200–500 HV) poskytuje vynikající odolnost proti opotřebení pro aplikace s vysokým počtem cyklů. Konektory vyžadující časté zapojování/odpojování těží ze schopnosti niklu odolávat mechanickému poškození.

Bariérová funkce: Nikl slouží jako účinná bariérová vrstva, která zabraňuje migraci mědi z základních kovů. Tato bariérová funkce je zásadní pro dlouhodobou spolehlivost v elektronických aplikacích.

Magnetické vlastnosti: Feromagnetický nikl může rušit citlivé elektronické obvody. Nemagnetické slitiny niklu a fosforu tento problém eliminují a zároveň zachovávají mechanické vlastnosti.

Odolnost proti korozi: Ačkoli nikl není tak odolný proti korozi jako zlato, při správném použití a utěsnění poskytuje dostatečnou ochranu ve většině průmyslových prostředí.

Výhody pocínování

Vynikající pájitelnost: Díky své afinitě k pájce je cín ideální pro aplikace vyžadující pájené spoje. Čerstvé cínové povrchy se snadno smáčejí standardními bezolovnatými pájkami.

Nákladová efektivita: Cena cínu je výrazně nižší než cena zlata nebo niklu, což jej činí atraktivním pro velkoobjemové, cenově citlivé aplikace, kde není vyžadována extrémní odolnost vůči vlivům prostředí.

Vodivost: Čisté cín má dobrou elektrickou vodivost, i když nedosahuje výkonnosti zlata. Slitiny cínu a olova mohou zlepšit vodivost a zároveň zachovat pájitelnost.

Riziko tvorby vousů: Čistý cín může v průběhu času vytvořit vodivé výrůstky, které mohou způsobit zkrat. Tvorba vousů² je zmírněno slitinami cínu a olova nebo konformními povlaky.

Michael, námořní elektronik z Southamptonu ve Velké Británii, původně specifikoval pocínované kontakty pro konektory navigačního systému, aby snížil náklady. Po šesti měsících provozu v Severním moři však slaná koroze zvýšila kontaktní odpor o 300%, což způsobovalo přerušované výpadky GPS během kritických navigačních operací. Nahradili jsme jeho konektory pozlacenými kontakty s tloušťkou 1,27 mikrometru nad niklovými bariérovými vrstvami. Jeho navigační systémy nyní již tři roky bezchybně fungují i za nepříznivých povětrnostních podmínek, přičemž udržují kontaktní odpor pod 5 miliohmů a zajišťují dodržování námořních bezpečnostních předpisů.

Jak galvanická koroze ovlivňuje různé pokovovací materiály?

Mechanismy galvanické koroze určují dlouhodobou spolehlivost konektorů ve vlhkém prostředí. Galvanická koroze nastává, když se různé kovy dostanou do kontaktu v přítomnosti elektrolytů, čímž vznikají elektrochemické články, které urychlují korozi anodických materiálů – ušlechtilý potenciál zlata poskytuje katodickou ochranu, nikl nabízí mírnou galvanickou kompatibilitu, zatímco aktivní potenciál cínu ho činí náchylným k urychlené korozi, když je spojen s ušlechtilými kovy.

Elektrochemická řada a galvanický potenciál

Hierarchie ušlechtilých kovů: Na stránkách galvanická řada³ řadí kovy podle jejich elektrochemického potenciálu v mořské vodě. Zlato se nachází na ušlechtilém (katodickém) konci, díky čemuž je odolné vůči galvanickému napadení. Cín se nachází na aktivním (anodickém) konci, díky čemuž je náchylný k urychlené korozi.

Potenciální rozdíly: Velké rozdíly potenciálu mezi styčnými kontakty urychlují galvanickou korozi. Spojení zlata s hliníkem může generovat rozdíly potenciálu přesahující 1,5 V, což způsobuje rychlou degradaci hliníku.

Požadavky na elektrolyty: Galvanická koroze vyžaduje vodivé elektrolyty (slaná voda, průmyslové chemikálie nebo dokonce kondenzace vlhkosti). Vodotěsné konektory musí zabránit přístupu elektrolytu k rozdílným kovovým rozhraním.

Galvanické chování specifické pro daný materiál

Zlatá galvanická ochrana: Ušlechtilý potenciál zlata poskytuje katodickou ochranu sobě samému a zároveň potenciálně urychluje korozi méně ušlechtilých kovů, se kterými přichází do styku. Správná konstrukce izoluje zlaté kontakty od aktivních kovů.

Galvanická kompatibilita niklu: Díky svému mírnému galvanickému potenciálu je nikl kompatibilní s mnoha běžnými kovy, včetně nerezové oceli a mosazi. Tato kompatibilita snižuje riziko galvanické koroze ve směsných kovových sestavách.

Galvanická zranitelnost cínu: Aktivní potenciál cínu způsobuje, že je vůči většině ostatních kovů anodický, což vede k preferenční korozi cínu v galvanických párech. Tato vlastnost může poskytovat obětní ochranu cennějším komponentům.

Strategie prevence koroze

Bariérové nátěry: Niklové bariérové vrstvy zabraňují galvanické interakci mezi zlatem a měděnými základními kovy. Bez bariér může zlato katalyzovat korozi mědi prostřednictvím drobných defektů.

Vyloučení elektrolytů: Účinné utěsnění zabraňuje přístupu elektrolytu ke kovovým rozhraním. Utěsnění IP68 nebo IP69K eliminuje vlhkost potřebnou pro galvanickou korozi.

Výběr kompatibilního materiálu: Výběr kovů s podobným galvanickým potenciálem minimalizuje korozní síly. Nerezové kryty se dobře hodí k poniklovaným kontaktům.

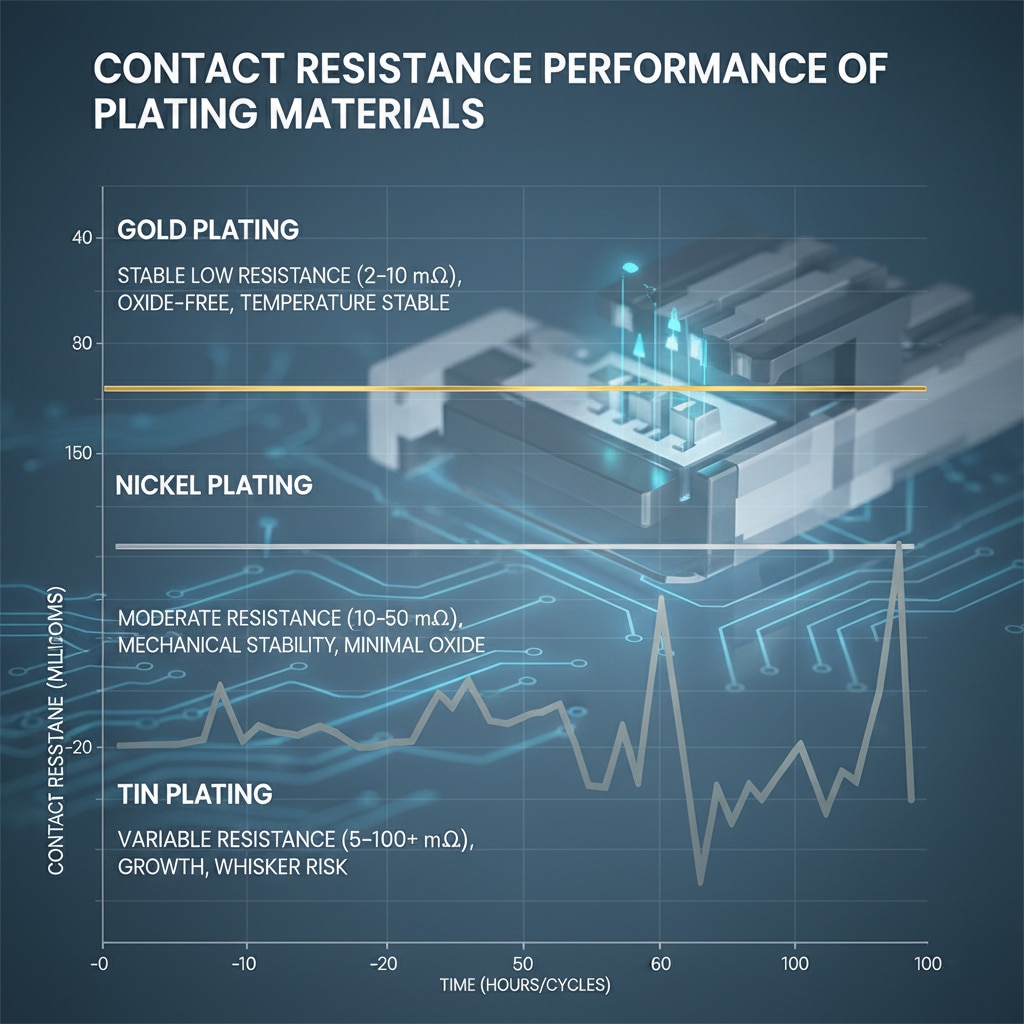

Který pokovovací materiál nabízí nejlepší kontaktní odpor?

Kontaktní odpor určuje integritu signálu a účinnost přenosu energie. Pozlacení poskytuje nejnižší a nejstabilnější kontaktní odpor⁴ (2–10 miliohmů) díky povrchu bez oxidů a vynikající vodivosti poskytuje nikl mírný odpor (10–50 miliohmů) s dobrou stabilitou při mechanickém namáhání, zatímco cín nabízí variabilní odpor (5–100+ miliohmů) v závislosti na tvorbě oxidů a stavu povrchu.

Výhody zlatého kontaktního odporu

Stabilní nízký odpor: Zlato udržuje kontaktní odpor pod 10 miliohmů po celou dobu své životnosti. Tato stabilita zajišťuje konzistentní přenos signálu a minimální ztráty energie v kritických aplikacích.

Provoz bez oxidů: Zlato netvoří izolační oxidy, čímž eliminuje zvýšení kontaktního odporu, které trápí jiné materiály. Tato vlastnost je zásadní pro aplikace s nízkým napětím a nízkým proudem.

Teplotní stabilita: Odpor zlatého kontaktu zůstává stabilní v širokém teplotním rozmezí (-55 °C až +125 °C). Tato stabilita je nezbytná pro automobilové a letecké aplikace.

Odolnost proti otěru: Zlato odolává koroze⁵ který zvyšuje kontaktní odpor při vibracích. Samomazací vlastnosti zlata zabraňují zadírání a zadírání.

Výkon niklového kontaktu

Střední odpor: Kontaktní odpor niklu se obvykle pohybuje v rozmezí 10–50 miliohmů v závislosti na povrchové úpravě a kontaktní síle. I když je tento odpor vyšší než u zlata, je pro mnoho energetických aplikací přijatelný.

Mechanická stabilita: Tvrdost niklu udržuje stabilní geometrii kontaktu při mechanickém namáhání. Vysoké kontaktní síly nedeformují niklové povrchy tak snadno jako měkčí materiály.

Tvorba oxidů: Nikl vytváří tenké vrstvy oxidu, které mohou časem zvýšit kontaktní odpor. Tyto oxidy jsou však méně problematické než oxidy vytvářené cínem nebo mědí.

Charakteristika zabíhání: Niklové kontakty často vykazují klesající odpor během počátečních cyklů, protože dochází k narušení povrchových oxidů a navázání těsného kovového kontaktu.

Proměnné odporu cínového kontaktu

Výkon na čerstvém povrchu: Nově pokovený cín poskytuje vynikající kontaktní odpor (5–15 miliohmů) díky své vysoké vodivosti a bezoxidovému stavu.

Vliv růstu oxidů: Oxidy cínu se rychle tvoří na vzduchu, což může zvýšit kontaktní odpor na více než 100 miliohmů. Tyto oxidy se obvykle naruší při spojování konektorů.

Účinky tvorby vousů: Cínové vousy mohou způsobit nepředvídatelné změny kontaktního odporu a potenciální zkraty. Růst vousů je urychlován mechanickým namáháním a teplotními cykly.

Intermetalická tvorba: Cín snadno vytváří intermetalické sloučeniny s mědí a jinými kovy, což může mít vliv na dlouhodobou stabilitu kontaktního odporu.

Ahmed, inženýr energetických systémů ve větrné farmě v Dubaji, zaznamenal přerušované výpadky napájení v řídicích systémech turbín, které používaly pocínované napájecí konektory. Pouštní podmínky s extrémními teplotními cykly způsobily tvorbu oxidu cínu a růst vousů, což zvýšilo kontaktní odpor z 15 miliohmů na více než 200 miliohmů. Jeho instalaci jsme modernizovali na poniklované napájecí kontakty se zlatým povlakem pro signální obvody. Hybridní přístup poskytl vynikající schopnost zpracování energie se stabilním přenosem signálu, eliminoval výpadky proudu a zlepšil dostupnost turbín o 15% během dvou let provozu.

Jaké environmentální faktory určují optimální výběr pokovování?

Podmínky prostředí určují požadavky na výkonnost a životnost pokovovacích materiálů. Mořské prostředí se slanou mlhou vyžaduje pokovení zlatem pro odolnost proti korozi, průmyslové prostředí s chemickým působením těží z chemické odolnosti niklu a jeho bariérových vlastností, zatímco kontrolované vnitřní prostředí může využívat nákladově efektivní pokovení cínem s vhodnými ochrannými opatřeními proti tvorbě vousů a oxidaci.

Mořské a pobřežní aplikace

Koroze solnou mlhou: Mořské prostředí vytváří agresivní korozní podmínky díky slané mlze a vysoké vlhkosti. Pozlacení poskytuje jedinou spolehlivou dlouhodobou ochranu proti korozi způsobené solí.

Galvanické zrychlení: Mořská voda působí jako vysoce vodivý elektrolyt, který urychluje galvanickou korozi mezi různými kovy. Ušlechtilý potenciál zlata zabraňuje galvanickému napadení v těchto podmínkách.

Cyklování při teplotě: Námořní aplikace jsou vystaveny výrazným teplotním výkyvům, které namáhají pokovovací materiály. Tepelná stabilita zlata udržuje výkonnost během těchto cyklů.

Vystavení UV záření: Sluneční světlo může narušit organické ochranné vrstvy a vystavit pod nimi ležící kovy korozi. Díky své přirozené odolnosti proti korozi zlato nevyžaduje organickou ochranu.

Průmyslová chemická prostředí

Chemická kompatibilita: Průmyslová zařízení vystavují konektory působení různých chemikálií, včetně kyselin, zásad, rozpouštědel a čisticích prostředků. Nikl poskytuje širokou chemickou odolnost pro většinu průmyslových aplikací.

Ochrana bariérou: Niklové bariérové vrstvy zabraňují chemickému napadení podkladových měděných vodičů. Tato ochrana je nezbytná v chemických zpracovatelských zařízeních.

Teplotní odolnost: Průmyslové procesy často zahrnují zvýšené teploty, které mohou urychlit chemické reakce. Nikl si zachovává své ochranné vlastnosti při teplotách až do 200 °C.

Mechanická odolnost: Průmyslové prostředí vystavuje konektory vibracím, nárazům a časté manipulaci. Tvrdost niklu odolává mechanickému poškození, které by mohlo ohrozit ochranu.

Řízené vnitřní prostředí

Snížené riziko koroze: Klimatizované vnitřní prostory minimalizují riziko koroze, díky čemuž je pocínování vhodné pro aplikace, u nichž hraje důležitou roli cena.

Omezení vousů: Řízená teplota a vlhkost snižují riziko tvorby cínových vousů. Konformní povlaky mohou poskytnout dodatečnou ochranu proti tvorbě vousů.

Přístup k údržbě: Vnitřní instalace umožňují pravidelnou kontrolu a údržbu, díky nimž lze identifikovat a řešit poškození pokovení ještě předtím, než dojde k poruchám.

Optimalizace nákladů: Přátelské vnitřní prostředí neospravedlňuje vysoké náklady na pokovování, takže cín je ekonomickou volbou pro vhodné aplikace.

Jak ovlivňují úvahy o nákladech rozhodnutí o materiálu pro pokovování?

Ekonomické faktory významně ovlivňují výběr pokovování při vyvažování požadavků na výkon. Pozlacení stojí 10–50krát více než pocínování, ale eliminuje náklady na výměnu a prostoje v kritických aplikacích, nikl nabízí střední náklady a vynikající odolnost pro průmyslové použití, zatímco cín má nejnižší pořizovací náklady, ale v náročných podmínkách může vyžadovat častou výměnu – analýza celkových nákladů na vlastnictví odhalí optimální volbu pro konkrétní aplikace.

Srovnání počátečních nákladů

Materiálové náklady: Zlato stojí přibližně $60-80 za trojskou unci, zatímco cín stojí $10-15 za libru a nikl $8-12 za libru. Tyto náklady na suroviny mají přímý dopad na náklady na pokovování.

Náklady na zpracování: Pozlacování vyžaduje speciální vybavení a procesy, což zvyšuje náklady na pracovní sílu a režijní náklady. Cínování a niklování využívají běžnější průmyslové procesy.

Požadavky na tloušťku: Pozlacení obvykle vyžaduje tloušťku 0,76–2,54 mikrometrů, zatímco nikl může vyžadovat 2,5–12,7 mikrometrů a cín 2,5–25,4 mikrometrů. Silnější povlaky zvyšují náklady na materiál a zpracování.

Ekonomika objemu: Velkoobjemová výroba může díky úsporám z rozsahu snížit náklady na pokovování na jednotku, čímž se prémiové pokovování stává ekonomicky výhodnějším.

Analýza nákladů životního cyklu

Frekvence výměny: Pozlacené konektory mohou v náročných podmínkách vydržet více než 20 let, zatímco pocínované verze mohou vyžadovat výměnu každých 2–5 let. Náklady na výměnu zahrnují materiál, práci a prostoje.

Požadavky na údržbu: Pozlacení vyžaduje minimální údržbu, zatímco cín a nikl mohou vyžadovat pravidelné čištění nebo ochranné ošetření, aby si zachovaly své vlastnosti.

Důsledky selhání: Kritické aplikace ospravedlňují vyšší náklady na pokovování, aby se předešlo katastrofickým poruchám. Pozlacený konektor $1000 je ekonomický, pokud zabrání zastavení výroby v hodnotě $100 000.

Zhoršení výkonu: Postupné zhoršování výkonu v důsledku nekvalitního pokovení může časem snížit účinnost systému a zvýšit provozní náklady.

Ekonomická optimalizace pro konkrétní aplikace

Kritické systémy: V leteckém průmyslu, medicíně a v aplikacích, kde je bezpečnost kriticky důležitá, jsou náklady na pokovování zlatem oprávněné z důvodu požadavků na spolehlivost a prevence následků poruch.

Průmyslové zařízení: Výrobní zařízení těží z odolnosti a přijatelné ceny niklování, které poskytuje vynikající hodnotu pro většinu průmyslových aplikací.

Spotřební zboží: Aplikace pro spotřebitele s vysokým objemem často využívají pocínování, aby splnily nákladové cíle a zároveň poskytovaly adekvátní výkon pro typické vzorce použití.

Hybridní přístupy: Některé aplikace používají pozlacení na signálních kontaktech a niklování nebo cínování na napájecích kontaktech, čímž optimalizují náklady a zároveň zajišťují kritický výkon.

Závěr

Výběr pokovení kontaktů u vodotěsných konektorů vyžaduje vyvážení elektrochemických vlastností, environmentálních požadavků, výkonnostních požadavků a ekonomických omezení, aby bylo dosaženo optimální dlouhodobé spolehlivosti. Pokovení zlatem poskytuje bezkonkurenční odolnost proti korozi a stabilitu kontaktů pro kritické aplikace, nikl poskytuje vynikající trvanlivost a chemickou odolnost pro průmyslové použití, zatímco cín nabízí ekonomický výkon pro kontrolovaná prostředí. Ve společnosti Bepto Connector pomáháme inženýrům orientovat se v těchto složitých kompromisech prostřednictvím analýzy aplikací, posouzení prostředí a hodnocení nákladů životního cyklu. Správný výběr pokovení eliminuje poruchy v terénu, snižuje náklady na údržbu a zajišťuje spolehlivý provoz po celou dobu životnosti konektoru. Pamatujte, že nejdražší konektor je ten, který selže, když ho nejvíce potřebujete 😉.
