Význam integrace kabelových vývodek s vodotěsnými konektory

Poruchy elektrických zařízení způsobené vniknutím vody stojí průmysl ročně miliardy, přesto většina konstruktérů považuje kabelové vývodky a vodotěsné konektory za samostatné komponenty, nikoli za integrované ochranné systémy. Toto odloučení vytváří zranitelné mezery, do kterých může voda pronikat přes místa rozhraní, což způsobuje katastrofální selhání zařízení, ohrožení bezpečnosti a nákladné prostoje v kritických aplikacích. Integrace kabelových vývodek s vodotěsnými konektory vytváří jednotný těsnicí systém, který eliminuje zranitelnost rozhraní díky koordinované konstrukci, kompatibilním materiálům a synchronizovaným úrovním ochrany - tato integrace zajišťuje nepřetržitou ochranu proti vodě od vstupu kabelu až po konečné připojení při zachování elektrického výkonu a mechanické spolehlivosti v náročných podmínkách. Po deseti letech řešení poruch způsobených vniknutím vody ve společnosti Bepto jsem se naučil, že nejspolehlivější vodotěsné systémy nejsou jen o hodnocení jednotlivých komponent, ale o tom, jak dobře tyto komponenty spolupracují jako integrované řešení ochrany.

Obsah

• Jaké jsou hlavní výhody integrace kabelových vývodek a vodotěsných konektorů?
• Jak vede špatná integrace k selhání systému?
• Jaké zásady návrhu zajišťují efektivní integraci?
• Které aplikace vyžadují integrovaná vodotěsná řešení?
• Jak mohou inženýři specifikovat a ověřovat integrované systémy?
• Časté dotazy k integraci kabelových vývodek

Jaké jsou hlavní výhody integrace kabelových vývodek a vodotěsných konektorů?

Integrované vodotěsné systémy poskytují vynikající ochranu díky koordinovanému designu a synchronizovaným výkonnostním charakteristikám. Integrace kabelových vývodek a vodotěsných konektorů zajišťuje nepřetržitou ochranu těsnění, eliminuje zranitelnost rozhraní, zajišťuje kompatibilní krytí IP, snižuje složitost instalace a poskytuje dlouhodobou spolehlivost díky koordinovanému výběru materiálů a jednotným konstrukčním zásadám, které zabraňují vniknutí vody v každém místě připojení.

Nepřetržitá ochrana těsnění

Jednotná těsnicí strategie: Integrované systémy eliminují těsnicí mezery mezi kabelovými vývodkami a konektory díky koordinované konstrukci, která zajišťuje nepřetržitou ochranu proti vodě od vstupu kabelu až po konečné připojení.

Synchronizované hodnocení IP: Obě složky si zachovávají konzistentní úrovně ochrany (IP67, IP68, IP69K¹), aby v ochranném řetězci nebyly slabé body, které by mohly ohrozit integritu systému.

Kompatibilita materiálů: Integrované konstrukce používají kompatibilní těsnicí materiály, které zachovávají chemickou kompatibilitu a tepelnou roztažnost v celém teplotním rozsahu.

Odolnost proti tlaku: Koordinované tlakové třídy zajišťují, že obě součásti vydrží stejný hydrostatický tlak, aniž by vznikaly rozdílné napěťové body.

Snížení složitosti instalace

Zjednodušená specifikace: Inženýři zadávají jedno integrované řešení namísto kombinování jednotlivých komponent, což snižuje složitost výběru a potenciální problémy s kompatibilitou.

Zjednodušená instalace: Integrované systémy se často vyznačují jednotnými postupy instalace, které zkracují dobu montáže a minimalizují chyby při instalaci.

Zajištění kvality: Odpovědnost jednoho dodavatele zajišťuje konzistentní kontrolu kvality a eliminuje vzájemné obviňování dodavatelů komponent v případě problémů.

Efektivita dokumentace: Jednotná technická dokumentace, certifikace a zkušební protokoly zjednodušují ověřování shody a validaci systému.

Michael, projektový manažer na mořské plošině v Severním moři ve skotském Aberdeenu, se potýkal s opakovanými poruchami podmořských řídicích systémů, přestože používal komponenty s individuálním krytím IP68. Voda pronikala mezerami mezi kabelovými vývodkami a vodotěsnými konektory, což způsobovalo poruchy řídicího systému během bouřek. Dodali jsme integrované sestavy kabelových vývodek a konektorů s jednotnou těsnicí konstrukcí a kompatibilními materiály. Řešení odstranilo zranitelná místa rozhraní, dosáhlo 18 měsíců bezporuchového provozu a ušetřilo 120 000 liber nákladů na údržbu při zajištění kritické spolehlivosti bezpečnostního systému.

Jak vede špatná integrace k selhání systému?

Nesourodé komponenty vytvářejí zranitelná místa, kde dochází k průniku vody navzdory hodnocení jednotlivých komponent. Špatná integrace kabelových vývodek a vodotěsných konektorů způsobuje selhání systému kvůli mezerám v těsnění rozhraní, nekompatibilním materiálům, které časem degradují, nesouladům v hodnotách tlaku, které vytvářejí místa koncentrace napětí, nesouladům v tepelné roztažnosti, které otevírají těsnicí cesty, a složitosti instalace, která vede k chybám při montáži ohrožujícím ochranu proti vodě.

Zranitelnosti při utěsňování rozhraní

Tvorba těsnicí mezery: Různé přístupy k těsnění mezi kabelovými vývodkami a konektory mohou vytvářet mezery na rozhraní, kde se hromadí voda a nakonec proniká do elektrických spojů.

Koncentrace tlakových bodů: Nesourodé konstrukce soustřeďují hydrostatický tlak v místech rozhraní, což může překročit místní těsnicí schopnosti, i když jednotlivé komponenty splňují specifikace.

Dráhy kapilárního působení: Špatná integrace vytváří mikroskopické cesty, kde kapilární působení² mohou časem nasát vodu do elektrických přípojek, a to i bez přímého tlaku.

Uvolnění způsobené vibracemi: Rozdílné mechanické vlastnosti mohou při vibracích způsobit rozdílný pohyb, který postupně uvolňuje těsnicí rozhraní a vytváří cesty pro vnikání vody.

Problémy s nekompatibilitou materiálů

Chemická degradace: Nekompatibilní těsnicí materiály mohou způsobit chemické reakce, které snižují účinnost těsnění, zejména v průmyslovém prostředí s chemickým působením.

Nesoulad tepelné roztažnosti: Rozdílné koeficienty tepelné roztažnosti vytvářejí při teplotních cyklech těsnicí mezery, které umožňují pronikání vody při tepelném namáhání.

Galvanická koroze³: Styk různorodých kovů může způsobit galvanickou korozi, která degraduje těsnicí povrchy a ohrožuje dlouhodobou ochranu proti vodě.

Rychlost degradace UV zářením: Nesourodé charakteristiky odolnosti proti UV záření způsobují rozdílné stárnutí, které může v průběhu času ohrozit integritu těsnění ve venkovních aplikacích.

Problémy s instalací a údržbou

Složitost sestavy: Vícenásobné těsnicí postupy zvyšují složitost instalace a možnost lidské chyby, která ohrožuje účinnost ochrany proti vodě.

Konflikty specifikací točivého momentu: Rozdílné požadavky na utahovací moment kabelových vývodek a konektorů mohou způsobit nadměrné nebo nedostatečné utažení, které ovlivní těsnicí vlastnosti.

Problémy s přístupem k údržbě: Špatná integrace může způsobit problémy s přístupem údržby, které vedou k nedostatečné kontrole a preventivní údržbě těsnicích systémů.

Dostupnost náhradního dílu: Neintegrované systémy mohou mít odlišné požadavky na životnost, což způsobuje konflikty při plánování údržby a problémy se správou zásob.

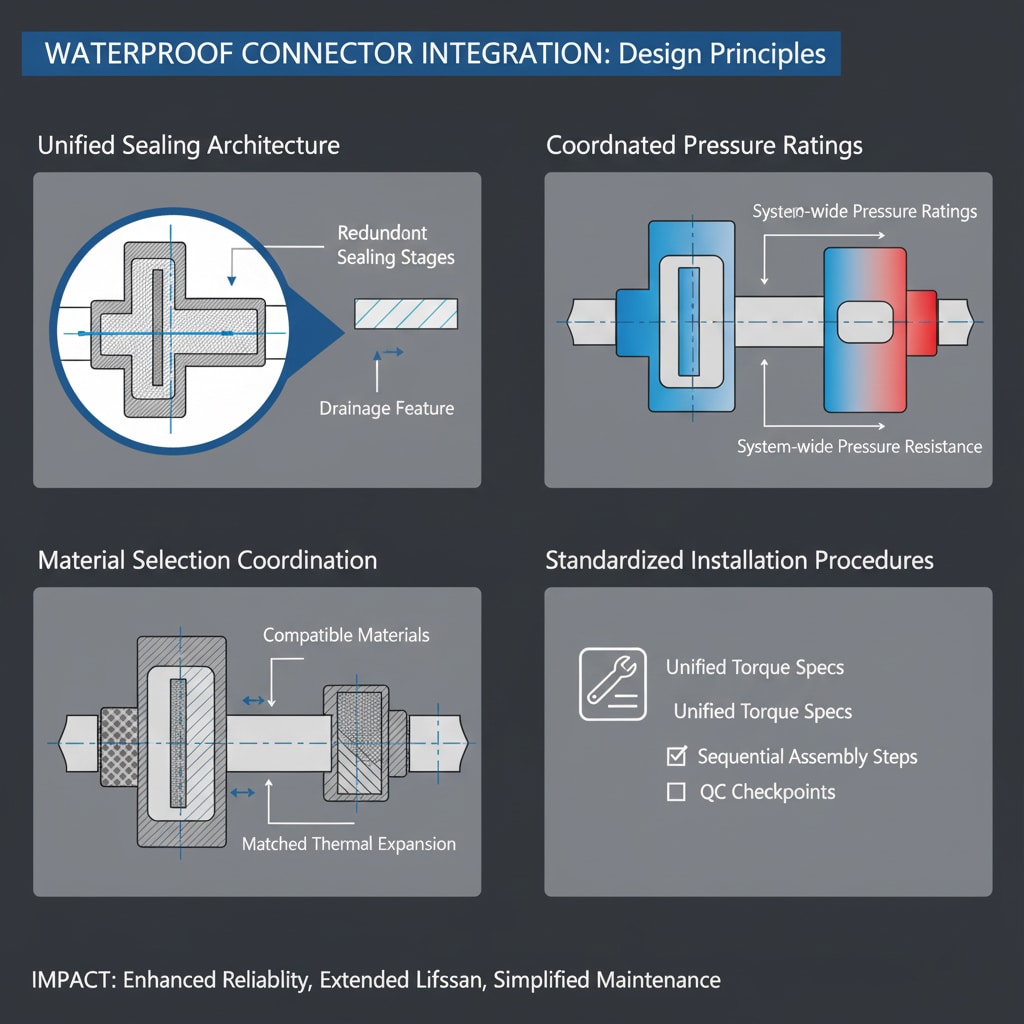

Jaké zásady návrhu zajišťují efektivní integraci?

Úspěšná integrace vyžaduje koordinované konstrukční přístupy, které řeší těsnění, materiály a mechanickou kompatibilitu. Efektivní integrace kabelových vývodek a vodotěsných konektorů se řídí konstrukčními zásadami, mezi něž patří jednotná těsnicí architektura, která eliminuje mezery v rozhraní, výběr kompatibilních materiálů pro konzistentní výkon, koordinované tlakové třídy v celém systému, přizpůsobení tepelné roztažnosti, aby se zabránilo vzniku těsnicích mezer, a standardizované montážní postupy, které zajišťují konzistentní kvalitu montáže.

Jednotná architektura těsnění

Průběžná těsnicí dráha: Navrhněte těsnicí systémy, které vytvářejí nepřerušenou ochranu od vstupu kabelu až po konečné elektrické připojení bez zranitelných míst rozhraní.

Nadbytečné těsnicí fáze: Zavedení vícenásobných těsnicích bariér, které poskytují záložní ochranu v případě, že dojde k narušení primárního těsnění během provozu.

Rozložení tlaku: Navrhujte systémy rozvodu tlaku, které zabraňují koncentraci napětí v místech rozhraní při zachování stálé těsnicí síly.

Odvodňovací prvky: Zahrňte odtokové cesty, které odvádějí vodu z těsnicích rozhraní, aby se zabránilo vzniku hydrostatického tlaku.

Koordinace výběru materiálu

Matrice chemické kompatibility: Těsnicí materiály vybírejte na základě matric kompatibility, které zajišťují, že nedojde k nepříznivým chemickým reakcím mezi různými složkami systému.

Tepelná roztažnost: Vybírejte materiály s podobnými koeficienty tepelné roztažnosti, abyste zabránili vzniku těsnicích mezer při teplotních cyklech.

Odolnost proti UV záření Koordinace: Odpovídající charakteristiky odolnosti proti UV záření zajišťují konzistentní rychlost stárnutí a zachovávají účinnost těsnění po celou dobu životnosti systému.

Vyrovnání mechanických vlastností: Koordinujte mechanické vlastnosti, jako je tvrdost, pevnost v tlaku a pružnost, abyste zajistili konzistentní těsnicí výkon.

Standardizované instalační postupy

Jednotné specifikace točivého momentu: Vyvíjejte montážní postupy s konzistentními požadavky na krouticí moment, které optimalizují těsnění bez nadměrného namáhání součástí.

Postupné kroky montáže: Vytvořte instalační sekvence, které zajistí správné utěsnění v každé fázi a zároveň zabrání poškození dříve instalovaných součástí.

Kontrolní body kontroly kvality: Zavedení kontrolních bodů v průběhu instalace, které ověří neporušenost těsnění před uvedením systému do provozu.

Standardizace nástrojů: Určete standardní instalační nástroje, které zajistí konzistentní kvalitu montáže a sníží možnost vzniku chyb při instalaci.

Které aplikace vyžadují integrovaná vodotěsná řešení?

Kritické aplikace vyžadují integrovanou ochranu tam, kde poruchy způsobené vniknutím vody mají vážné následky. Mezi aplikace vyžadující integrované kabelové vývodky a vodotěsná konektorová řešení patří námořní a pobřežní instalace vystavené působení mořské vody, průmyslové automatizační systémy v prostředí, kde se voda smývá, systémy obnovitelných zdrojů energie dlouhodobě vystavené působení venkovních vlivů, dopravní systémy vystavené působení povětrnostních vlivů a vibrací a instalace v nebezpečných oblastech, kde vniknutí vody představuje bezpečnostní riziko.

Námořní a pobřežní aplikace

Vystavení mořské vodě: Trvalé vystavení korozivní mořské vodě vyžaduje integrované ochranné systémy, které odolávají solné mlze, působení vln a hydrostatickému tlaku.

Odolnost proti vibracím: V námořních zařízeních dochází k neustálým vibracím způsobeným vlnami a stroji, které mohou uvolnit špatně integrované těsnicí systémy.

Dostupnost údržby: Údržba na moři je nákladná a vzácná, což vyžaduje integrované systémy s prokazatelnou dlouhodobou spolehlivostí a minimálními požadavky na údržbu.

Kritičnost bezpečnosti: Námořní bezpečnostní systémy nemohou tolerovat poruchy způsobené vniknutím vody, které by mohly ohrozit navigaci, komunikaci nebo schopnost nouzové reakce.

Systémy průmyslové automatizace

Požadavky na smývání: Potravinářský, farmaceutický a chemický průmysl vyžadují zařízení, které odolá vysokotlakému mytí bez vniknutí vody.

Chemická odolnost: Průmyslové prostředí je často vystaveno působení čisticích chemikálií, provozních kapalin a korozivního prostředí, které je pro těsnicí materiály náročné.

Cyklování při teplotě: Při průmyslových procesech dochází k teplotním cyklům, které mohou v důsledku tepelného namáhání ohrozit špatně integrované těsnicí systémy.

Nepřetržitý provoz: Průmyslové automatizační systémy vyžadují vysokou spolehlivost s minimálními výpadky, takže integrovaná ochrana je pro kontinuitu provozu nezbytná.

Hassan, provozní ředitel petrochemického závodu v Dubaji ve Spojených arabských emirátech, zaznamenal opakovaná selhání řídicích systémů v nebezpečných zónách při sezónních změnách vlhkosti a příležitostném mytí. Přestože používal Certifikát ATEX⁴ jednotlivé komponenty, vniknutí vody způsobovalo potenciální zdroje vznícení v klasifikovaných oblastech. Navrhli jsme integrované kabelové vývodky a nevýbušné konektorové sestavy s jednotnou certifikací ATEX a koordinovanými těsnicími systémy. Integrované řešení dosáhlo 24 měsíců bezporuchového provozu v zóně 1 s nebezpečím výbuchu, zajistilo shodu s bezpečnostními předpisy a eliminovalo nákladné odstávky výroby.

Jak mohou inženýři specifikovat a ověřovat integrované systémy?

Správná specifikace a validace zajišťují, že integrované systémy splňují požadavky aplikací a očekávaný výkon. Inženýři mohou specifikovat a ověřovat integrované systémy kabelových vývodek a vodotěsných konektorů prostřednictvím komplexní analýzy požadavků, jednotného certifikačního ověřování, koordinovaných zkušebních protokolů, kvalifikačních procesů dodavatelů a ověřovacích studií v terénu, které potvrzují, že výkon v reálném světě odpovídá specifikacím návrhu.

Komplexní analýza požadavků

Podmínky prostředí: Zdokumentujte všechny expozice prostředí včetně teplotních rozsahů, expozice chemickým látkám, UV záření, úrovně vibrací a podmínek expozice vodě.

Elektrické požadavky: Zadejte požadavky na elektrické parametry včetně jmenovitého napětí, proudové kapacity, integrity signálu a požadavků na elektromagnetickou kompatibilitu.

Mechanické specifikace: Definujte mechanické požadavky, včetně typů kabelů, konfigurací konektorů, způsobů montáže a požadavků na přístupnost pro údržbu.

Dodržování předpisů: Identifikujte všechny platné normy a certifikace, včetně stupně krytí IP, klasifikace nebezpečných oblastí a specifických požadavků pro dané odvětví.

Jednotné ověřování certifikace

Integrované testování: Ověřte, zda byly systémy testovány jako integrované sestavy, a nikoli pouze jako jednotlivé certifikované součásti.

Dodržování standardů: Ověřte shodu s příslušnými normami, jako je IEC 60529 (krytí IP), IEC 60079 (nebezpečné prostory) a požadavky specifické pro dané odvětví.

Ověřování třetí stranou: vyžadovat nezávislé testování a certifikaci třetí stranou, aby bylo zajištěno objektivní ověření výkonu.

Úplnost dokumentace: Ověřte kompletní technickou dokumentaci včetně zkušebních protokolů, návodů k instalaci a postupů údržby.

Ověřovací studie v terénu

Pilotní instalace: Provedení pilotních instalací pro ověření výkonu v reálných provozních podmínkách před plným nasazením systému.

Sledování výkonu: Sledujte klíčové výkonnostní ukazatele včetně izolačního odporu, účinnosti těsnění a mechanické integrity v průběhu času.

Analýza selhání: Zavedení postupů analýzy poruch pro identifikaci a řešení všech problémů s integrací, které se objeví během provozu.

Neustálé zlepšování: Využívat zkušenosti z provozu k upřesnění specifikací a zlepšení návrhů integrovaných systémů pro budoucí aplikace.

Závěr

Integrace kabelových vývodek s vodotěsnými konektory představuje zásadní posun od uvažování na úrovni komponent k ochraně na úrovni systému, která odstraňuje mezery ve zranitelnosti a zajišťuje spolehlivou ochranu před vodou v kritických aplikacích. Díky jednotné těsnicí architektuře, kompatibilním materiálům, koordinovaným konstrukčním zásadám a komplexnímu ověřování poskytují integrované systémy vynikající výkon ve srovnání s jednotlivě specifikovanými komponenty. Ve společnosti Bepto jsme vyvinuli integrovaná řešení kabelových vývodek a vodotěsných konektorů, která poskytují bezproblémovou ochranu pro námořní, průmyslové a nebezpečné aplikace a pomáhají našim zákazníkům dosáhnout spolehlivého provozu při současném snížení složitosti instalace a nákladů na dlouhodobou údržbu. Nezapomeňte, že skutečná vodotěsná ochrana není jen o hodnocení jednotlivých komponent - jde o to, jak dobře tyto komponenty spolupracují jako integrovaný systém 😉.

Časté dotazy k integraci kabelových vývodek

1. Porozumět systému ochrany proti vniknutí (IP), mezinárodní normě (IEC 60529), která klasifikuje účinnost utěsnění elektrických krytů. ↩

2. Prozkoumejte fyzikální jev, při kterém kapalina proudí do úzkých prostor bez vnějších sil, a to díky povrchovému napětí a adhezním silám. ↩

3. Seznamte se s elektrochemickým procesem galvanické koroze, ke které dochází při kontaktu dvou různých kovů v přítomnosti elektrolytu. ↩

4. Seznamte se s požadavky směrnic ATEX, norem Evropské unie pro zařízení určená pro použití v prostředí s nebezpečím výbuchu. ↩
