Nesprávný výběr průřezu vodiče pro utěsněné konektory způsobuje 40% poruch elektrického systému v náročných podmínkách, přesto se mnoho inženýrů stále spoléhá na odhady namísto systematických výběrových kritérií. Pokud průřez vodiče neodpovídá specifikacím konektoru, dochází k nedostatečné těsnosti, přehřívání, poklesům napětí a předčasným poruchám konektoru, které mohou způsobit výpadek kritických systémů a ohrozit bezpečnost. Výběr správného průřezu vodiče pro utěsněné konektory vyžaduje přizpůsobení průměru vodiče specifikacím kabelového rozsahu konektoru, zvážení proudové zatížitelnosti pro požadavky na elektrické zatížení, vyhodnocení faktorů snížení teploty pro provozní podmínky a zajištění správného utěsnění pro zachování stupně krytí a zároveň zabránění poškození kabelu. Po deseti letech, během nichž jsem v společnosti Bepto pomáhal zákazníkům řešit poruchy konektorů, jsem se naučil, že správný výběr průřezu vodiče není jen otázkou elektrického výkonu – je to základ spolehlivého utěsnění, které chrání elektrické systémy před vodou, prachem a nečistotami.
Obsah
- Jaké faktory určují výběr průřezu vodiče pro utěsněné konektory?
- Jak se počítá proudová zatížitelnost?
- Jaké jsou aspekty týkající se těsnicího výkonu?
- Jak ovlivňují podmínky prostředí výběr průřezu vodiče?
- Jaké jsou časté chyby při výběru průřezu vodiče?
- Často kladené otázky týkající se výběru průměru drátu
Jaké faktory určují výběr průřezu vodiče pro utěsněné konektory?
Výběr průřezu vodiče pro utěsněné konektory zahrnuje vyvážení elektrických vlastností, mechanického uchycení a požadavků na utěsnění. Výběr průřezu vodiče pro utěsněné konektory závisí na požadavcích na proudovou zatížitelnost, specifikacích rozsahu kabelů konektoru, provozních teplotních podmínkách, omezeních poklesu napětí, faktorech mechanického namáhání a požadavcích na utěsnění, které je nutné zachovat. Stupně krytí IP1 a zároveň zajišťuje spolehlivý elektrický výkon a dlouhodobou životnost.

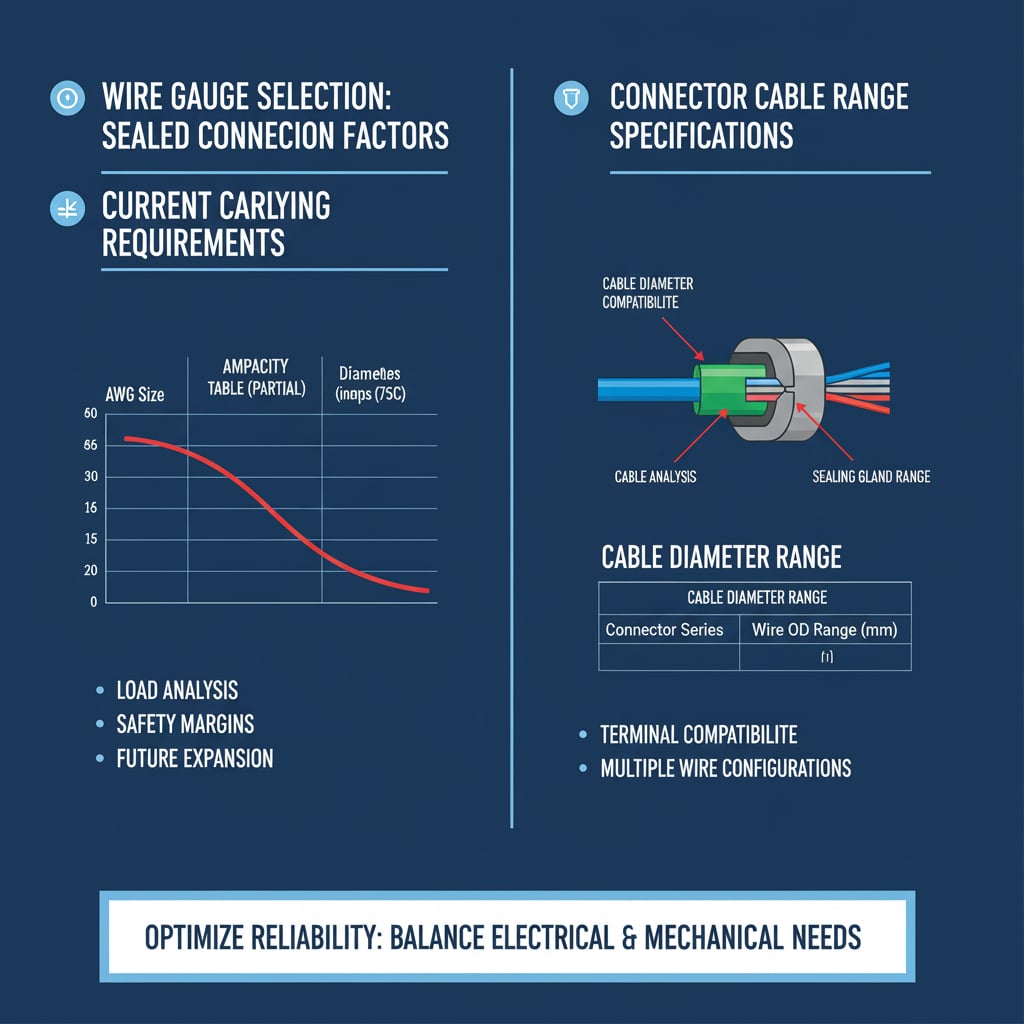

Požadavky na proudovou zatížitelnost
Analýza zatížení: Vypočítejte celkové proudové požadavky včetně normálního provozního proudu, spouštěcích proudů a bezpečnostních rezerv, aby nedošlo k přehřátí a poklesy napětí2.
Tabulky proudové zatížitelnosti: Použijte NEC Tabulky proudové zatížitelnosti3 nebo mezinárodních norem (IEC 60364) k určení minimálního průřezu vodiče na základě jmenovitých hodnot trvalého proudu a podmínek instalace.
Bezpečnostní rozpětí: Použijte redukční faktor 80% pro trvalé zatížení a dodatečné rezervy pro kritické aplikace, kde jsou následky poruchy závažné.
Budoucí rozšíření: Zvažte potenciální nárůst zatížení během životního cyklu systému, abyste se vyhnuli výběru poddimenzovaných vodičů, které vyžadují nákladné dodatečné úpravy.
Specifikace řady propojovacích kabelů
Kompatibilita s průměrem kabelu: Vnější průměr vodiče (včetně izolace) musí odpovídat specifikacím rozsahu kabelů konektoru, aby bylo zajištěno správné utěsnění a odlehčení tahu.
Požadavky na těsnicí ucpávku: Ověřte, zda vybraný průřez vodiče odpovídá rozmezí průměrů kabelových průchodek a zároveň zachovává účinnost kompresního těsnění.
Kompatibilita terminálu: Zajistěte, aby průměr vodiče odpovídal specifikacím konektoru, aby bylo zajištěno správné lisování a elektrický kontakt.
Více konfigurací vodičů: Při použití více vodičů přes jeden vstupní bod konektoru zohledněte celkový průměr svazku.
Robert, inženýr řídicích systémů ve větrné farmě v Texasu, zaznamenal opakované poruchy konektorů řízení turbín, přestože používal elektrické komponenty s odpovídajícími parametry. Problémem byla neshoda průměru vodičů – vodiče 12 AWG v konektorech určených pro rozsah 14–16 AWG vytvářely špatné utěsnění, které umožňovalo vnikání vlhkosti během bouří. Poskytli jsme specifikace vodičů správné velikosti 14 AWG a odpovídající utěsněné konektory se správným rozsahem kabelů. Toto řešení odstranilo poruchy související s vlhkostí, dosáhlo 18 měsíců spolehlivého provozu a ušetřilo $85 000 na nákladech na údržbu, přičemž zajistilo dostupnost turbín během období s nejvyššími větry.
Jak se počítá proudová zatížitelnost?
Přesné výpočty proudu zajišťují, že průřez vodiče poskytuje dostatečnou kapacitu s odpovídajícími bezpečnostními rezervami. Aktuální požadavky na výběr průřezu vodičů pro utěsněné konektory zahrnují výpočet maximálního trvalého proudu, použití faktorů snížení výkonu v závislosti na teplotě, zohlednění podmínek instalace, přidání bezpečnostních rezerv pro kolísání zatížení a zohlednění omezení poklesu napětí, aby byl zajištěn spolehlivý elektrický výkon bez přehřátí nebo problémů s kvalitou napájení.
Výpočet maximálního proudu
Analýza trvalého zatížení: Identifikujte všechna nepřetržitá zatížení, která fungují déle než 3 hodiny, a použijte bezpečnostní faktor 125%, jak vyžadují elektrické normy.
Úvahy o spouštěcím proudu: Vypočítat spouštěcí proudy[^5] pro motory, transformátory a kapacitní zátěže, které mohou překročit ustálený proud 5–8krát.
Faktory rozmanitosti: Pokud více zátěží nepracuje současně, použijte vhodné faktory rozmanitosti, abyste zbytečně nepřekračovali dimenzování vodičů.
Plánování růstu zatížení: Zahrňte kapacitní rezervu 20–251 TP3T pro budoucí navýšení zatížení a požadavky na rozšíření systému.
Výpočty snížení teploty
Vlivy okolní teploty: Použijte faktory snížení výkonu na základě okolní teploty – standardní tabulky proudové zatížitelnosti předpokládají okolní teplotu 30 °C (86 °F).
Dopad způsobu instalace: Zvažte snížení výkonu u instalací v kabelových kanálech, svazků kabelů a uzavřených prostorů, které snižují odvod tepla.
Teplotní hodnoty izolace: Teplotní odolnost izolace vodičů (60 °C, 75 °C, 90 °C) musí odpovídat požadavkům aplikace a specifikacím konektoru.
Tepelný management: Zohledněte další zdroje tepla v blízkosti kabelových tras, které mohou vyžadovat další snížení výkonu pro bezpečný provoz.
| Průřez vodiče (AWG) | 60 °C Izolace | 75 °C Izolace | 90 °C Izolace | Typický sortiment konektorů |
|---|---|---|---|---|
| 18 | 7A | 10A | 14A | 2-4 mm |
| 16 | 10A | 13A | 18A | 3-5 mm |
| 14 | 15A | 20A | 25A | 4–6 mm |
| 12 | 20A | 25A | 30A | 5–8 mm |
| 10 | 30A | 35A | 40A | 7–10 mm |
Jaké jsou aspekty týkající se těsnicího výkonu?
Správné utěsnění vyžaduje přesné přizpůsobení průřezu vodiče specifikacím konektoru, aby byla zajištěna účinná ochrana před vnějšími vlivy. Těsnicí výkonnost u utěsněných konektorů závisí na správném výběru průřezu vodiče, který zajišťuje dostatečnou kompresi bez nadměrného stlačení, zachovává kompatibilitu kabelů, zabraňuje vytlačování nebo poškození těsnění, poskytuje rovnoměrné rozložení těsnicí síly a vyrovnává teplotní roztažnost při zachování integrity krytí IP po celou dobu životnosti.
Kompatibilita kabelů
Přizpůsobení průměru: Vyberte průměr vodiče, který spadá do specifikací rozsahu kabelů konektoru – obvykle se uvádí jako minimální a maximální rozsah vnějšího průměru.
Návrh kompresní zóny: Pochopte, jak fungují těsnicí systémy konektorů – O-kroužky, kompresní ucpávky nebo lisované těsnění mají každý své specifické požadavky.
Kompatibilita materiálů těsnění: Ověřte, zda jsou izolační materiály vodičů kompatibilní s těsnicími materiály konektorů, aby nedošlo k chemické degradaci.
Úvahy o vícenásobném vstupu: Při použití více vodičů se ujistěte, že celkový průměr svazku nepřesahuje kapacitu konektoru a zároveň zachováte utěsnění jednotlivých vodičů.
Rozložení utěsňovací síly
Jednotná komprese: Správný průměr drátu zajišťuje rovnoměrný tlak po celém obvodu kabelu a zabraňuje únikům způsobeným nerovnoměrným tlakem těsnění.
Trvanlivost těsnění: Správná komprese zabraňuje vytlačování těsnění, praskání nebo trvalé deformaci, které ohrožují dlouhodobou těsnost.
Odolnost proti tepelnému cyklování: Správné uchycení umožňuje tepelnou roztažnost a smršťování bez ztráty účinnosti těsnění při teplotních změnách.
Odolnost proti vibracím: Adekvátní, ale ne nadměrná komprese udržuje těsnost za podmínek mechanických vibrací a pohybu.
Údržba s hodnocením IP
Normy ochrany proti vniknutí: Porozumějte požadavkům na stupeň krytí IP – IP67 pro dočasné ponoření, IP68 pro trvalé ponoření, IP69K pro vysokotlaké mytí.
Shoda s testovacími podmínkami: Zajistěte, aby výběr průřezu vodiče podporoval schopnost konektoru projít testy krytí IP za stanovených podmínek tlaku a trvání.
Dlouhodobý výkon: Při výběru průměru vodiče pro dlouhodobé zachování krytí IP zohledněte stárnutí těsnění, vystavení UV záření a chemickou odolnost.
Vliv kvality instalace: Správný výběr průřezu vodiče snižuje počet chyb při instalaci, které by mohly ohrozit výkonnost IP hodnocení v terénních podmínkách.
Jak ovlivňují podmínky prostředí výběr průřezu vodiče?
Environmentální faktory mají významný vliv na požadavky na průřez vodičů a výkon konektorů v utěsněných aplikacích. Podmínky prostředí ovlivňují výběr průřezu vodiče prostřednictvím požadavků na snížení teploty, chemické odolnosti, vystavení UV záření, mechanického namáhání, vystavení vlhkosti a odolnosti proti vibracím, které mohou vyžadovat větší průřezy vodičů nebo speciální izolační materiály, aby byla zachována spolehlivá funkčnost.
Úvahy o teplotě
Rozsah provozních teplot: Vysoké teploty snižují proudovou zatížitelnost vodičů, což vyžaduje volbu vodičů s větším průřezem, aby byly zachovány bezpečné provozní podmínky.
Účinky tepelného cyklování: Opakované cykly zahřívání a ochlazování namáhají izolaci vodičů a těsnění konektorů, což může vyžadovat volbu naddimenzovaných komponentů z důvodu spolehlivosti.
Blízkost zdroje tepla: Blízké zdroje tepla, jako jsou motory, transformátory nebo technologická zařízení, mohou vyžadovat další faktory snižující teplotu.
Výběr izolace: Vyberte izolaci vodičů dimenzovanou na maximální očekávanou teplotu plus bezpečnostní rezervu – THHN (90 °C), XHHW (90 °C) nebo speciální typy pro vysoké teploty.
Vystavení chemickým látkám a UV záření
Kompatibilita izolace: Vyberte izolační materiály vodičů odolné vůči chemikáliím přítomným v prostředí použití – oleje, rozpouštědla, kyseliny nebo čisticí prostředky.
Požadavky na odolnost proti UV záření: Venkovní aplikace vyžadují izolační materiály odolné proti UV záření nebo ochranné trubky, aby se zabránilo degradaci izolace.
Odolnost proti ozonu: Průmyslová prostředí s expozicí ozonu vyžadují speciální izolační materiály, které odolávají praskání a degradaci způsobené ozonem.
Ochrana proti kontaminaci: Uzavřené konektory musí zachovat ochranu proti specifickým kontaminantům přítomným v aplikačním prostředí.
Hiroshi, vedoucí údržby v chemickém závodě v japonské Ósace, se potýkal s častými poruchami konektorů v omyvatelných prostorech, přestože používal komponenty s krytím IP69K. Problémem byl výběr průřezu vodičů, který nezohledňoval vysokoteplotní parní čištění (80 °C) a agresivní čisticí chemikálie. Specifikovali jsme větší průřez vodičů (12 AWG namísto 14 AWG) s chemicky odolnou izolací XLPE a odpovídajícími utěsněnými konektory navrženými pro danou řadu kabelů. Toto řešení eliminovalo poruchy během čisticích cyklů, dosáhlo 24 měsíců spolehlivého provozu a zajistilo dodržování předpisů v oblasti bezpečnosti potravin, přičemž snížilo náklady na údržbu o 60%.
Jaké jsou časté chyby při výběru průřezu vodiče?
Porozumění běžným chybám pomáhá technikům vyhnout se nákladným poruchám a zajistit spolehlivý výkon utěsněných konektorů. Mezi časté chyby při výběru průřezu vodičů patří poddimenzování pro požadavky na proud, ignorování faktorů snižujících výkon při vysokých teplotách, nesprávné přiřazení rozsahů konektorových kabelů, opomenutí výpočtů poklesu napětí, zanedbání podmínek prostředí, použití nesprávných tabulek proudové zatížitelnosti a nezohlednění budoucího nárůstu zátěže, což vede k poruchám systému a bezpečnostním rizikům.
Chyby v elektrickém návrhu
Poddimenzování pro zatížení: Použití minimálních požadavků na kód bez bezpečnostních rezerv vede k přehřívání, poklesům napětí a předčasným poruchám.
Ignorování počátečních proudů: Pokud se nezohlední spouštěcí proudy motoru nebo náběžné zatížení, může dojít k nežádoucímu vypnutí a poklesům napětí.
Zanedbání poklesu napětí: Pokud se nezohlední účinky poklesu napětí, zejména u dlouhých kabelových tras, dochází ke snížení výkonu zařízení a ke ztrátám účinnosti.
Nesprávné tabulky proudové zatížitelnosti: Použití nesprávných tabulek proudové zatížitelnosti pro dané instalační podmínky vede k výběru kabelů s nedostatečným průřezem a potenciálním bezpečnostním rizikům.
Mechanické chyby a chyby těsnění

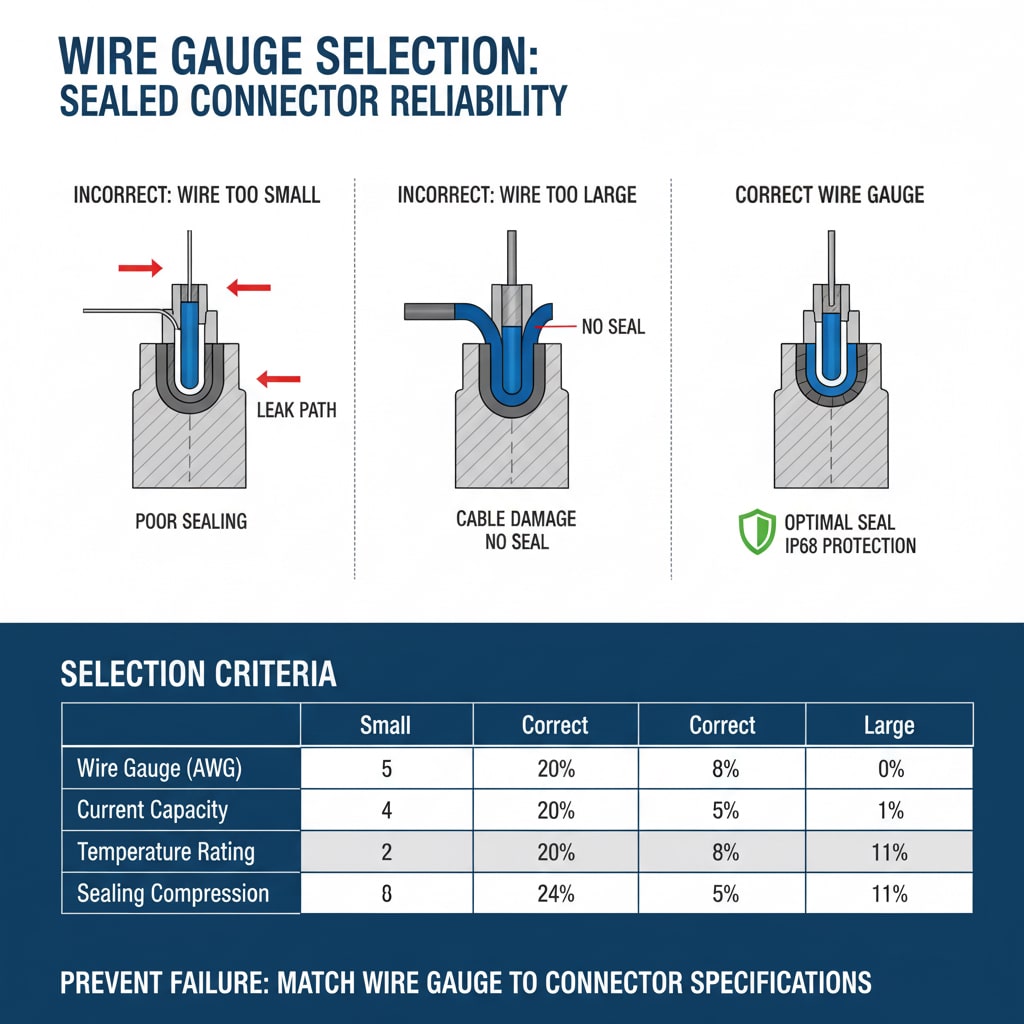

Nesoulad rozsahu kabelů: Výběr průměru vodiče mimo specifikace rozsahu konektorového kabelu ohrožuje účinnost utěsnění a výkonnost stupeň krytí IP.
Problémy s nadměrnou kompresí: Použití drátu, který je příliš malý pro daný rozsah konektorů, způsobuje nadměrné stlačení těsnění, vytlačování a nakonec selhání těsnění.
Problémy s nedostatečnou kompresí: Příliš velký vodič pro danou řadu konektorů brání dostatečnému utěsnění, což umožňuje vniknutí vody a nečistot.
Přehlédnutí průměru svazku: Při použití více vodičů přes jeden konektor nezohledňovat celkový průměr svazku.
Dohled nad životním prostředím
Zanedbání snížení teploty: Nepoužití faktorů snížení výkonu při vysokých teplotách okolí nebo v uzavřených instalacích.
Problémy s chemickou kompatibilitou: Neověření kompatibility izolace vodičů s chemikáliemi v prostředí, čisticími prostředky nebo procesními kapalinami.
Neznalost ohledně vystavení UV záření: Použití izolace, která není odolná proti UV záření, ve venkovních aplikacích vede k předčasnému selhání izolace a bezpečnostním rizikům.
Úvahy o vibracích: Nezohledňuje mechanické namáhání a vibrace, které mohou vyžadovat větší průřez drátu pro zajištění mechanické pevnosti.
Závěr
Výběr správného průřezu vodiče pro utěsněné konektory vyžaduje systematické zvážení elektrických požadavků, mechanické kompatibility a podmínek prostředí, aby byla zajištěna spolehlivá funkce a dlouhodobá životnost. Prostřednictvím správných výpočtů proudu, snížení teploty, přizpůsobení rozsahu kabelů a analýzy prostředí mohou inženýři specifikovat průřez vodiče, který zachovává jak elektrický výkon, tak integritu utěsnění po celou dobu životnosti systému. Ve společnosti Bepto poskytujeme komplexní technickou podporu, abychom zákazníkům pomohli vybrat optimální kombinaci průřezu vodiče a utěsněného konektoru pro jejich konkrétní aplikace, čímž zajistíme spolehlivý provoz a zároveň minimalizujeme složitost instalace a dlouhodobé náklady na údržbu. Nezapomeňte, že správný průřez vodiče neslouží pouze k splnění elektrických norem – jde o vytvoření kompletního těsnicího systému, který chrání vaši investici 😉
Často kladené otázky týkající se výběru průměru drátu
Otázka: Jak mohu určit minimální průřez vodiče pro použití v uzavřeném konektoru?
A: Vypočítejte maximální trvalý proud, použijte bezpečnostní faktor 125%, zkontrolujte požadavky na snížení teploty a ověřte, zda výsledek spadá do specifikací rozsahu kabelů vašeho konektoru. Pro základní proudovou kapacitu použijte tabulky proudové zatížitelnosti NEC nebo normy IEC.
Otázka: Co se stane, když použiji příliš tenký vodič pro můj utěsněný konektor?
A: Příliš malý průřez vodiče způsobuje přehřívání, pokles napětí a špatné utěsnění v důsledku nadměrného stlačení těsnění konektoru, což vede k vytlačování těsnění, vniknutí vody a potenciálním elektrickým poruchám nebo bezpečnostním rizikům.
Otázka: Mohu použít větší průřez vodiče, než je vypočítáno pro utěsněné konektory?
A: Ano, ale ujistěte se, že větší průměr stále odpovídá maximálnímu rozsahu kabelů konektoru, aby byla zachována správná těsnicí komprese. Nadměrná velikost poskytuje bezpečnostní rezervu, ale zvyšuje náklady a složitost instalace.
Otázka: Jak ovlivňují teplotní podmínky výběr průřezu vodiče pro utěsněné konektory?
A: Vysoké teploty snižují proudovou zatížitelnost vodičů, což vyžaduje volbu vodičů s větším průřezem. Použijte faktory snížení zatížitelnosti z tabulek proudové zatížitelnosti – obvykle 88% při 40 °C, 82% při 45 °C a 75% při 50 °C okolní teploty.
Otázka: Jaký je rozdíl mezi výběrem průřezu vodiče pro vnitřní a venkovní utěsněné konektory?
A: Venkovní aplikace vyžadují izolaci odolnou proti UV záření, dodatečné snížení teploty pro solární ohřev a zohlednění vlivů povětrnostních podmínek. Vnitřní aplikace se více zaměřují na okolní teplotu a ventilační podmínky, které ovlivňují proudovou kapacitu.
-
