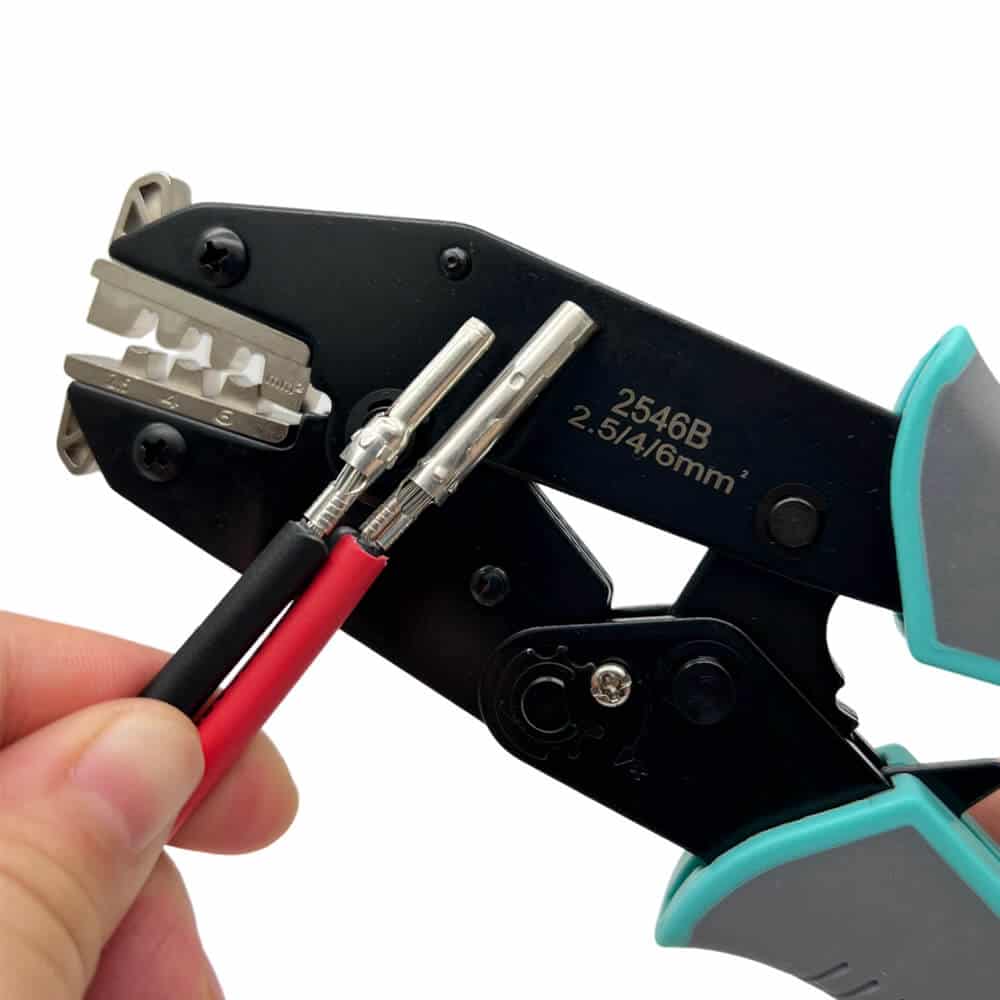

Loše krimpovanje MC4 konektora uzrokuje 40% kvarova solarnog sistema u prvih pet godina, što dovodi do gubitka snage većeg od $2,000 po stambenoj instalaciji. Labave veze stvaraju otporne točke vrućine koje mogu dostići temperature iznad 150°C, uzrokujući otapanje konektora, lučne greške1, i potencijalne opasnosti od požara. Tradicionalne navojne veze i nepravilne tehnike crimpanja dovode do smanjenih performansi, sigurnosnih rizika i poništenih garancija koje instalaterima koštaju hiljade u ponovnim intervencijama i popravkama.
Pravilno crimpovanje MC4 konektora zahtijeva specijalizirane alate, ispravne dužine skidanja žice i preciznu silu kompresije kako bi se stvorile hermetičke veze koje izdrže više od 25 godina termički ciklus2. Kvalitetni alati za crimpanje primjenjuju silu od 1.500–2.000 funti pomoću heksagonalnih matrica koje stvaraju ujednačenu kompresiju oko provodnika. MC4 konektori profesionalne klase s kalajem obloženim bakrenim kontaktima i kućištima otpornim na UV zračenje osiguravaju pouzdane veze s otporom manjim od 2 mΩ tijekom cijelog vijeka trajanja.
Prije samo dva mjeseca pomogao sam Jamesu Mitchellu, instalateru solarnih panela iz Phoenixa, Arizona, koji je imao česte kvarove sistema zbog pregrijavanja MC4 konekcija. Njegov tim je koristio osnovne alate za krimpovanje koji su stvarali neujednačene konekcije, što je dovodilo do gubitaka snage 15% i pritužbi kupaca. Nakon prelaska na naše profesionalne alate za krimpovanje MC4 i Oznaka IP683 zahvaljujući konektorima, njegove instalacije su ostvarile nulti broj prekida veze tokom 8 mjeseci – poboljšavajući i performanse sistema i zadovoljstvo kupaca! ☀️
Sadržaj
- Šta čini MC4 konektore ključnim za performanse solarne instalacije?
- Koji alati i materijali su vam potrebni za profesionalno MC4 krimpovanje?
- Kako korak po korak izvesti savršenu krimpu MC4 konektora?
- Koje su najčešće greške pri MC4 krimpanju i kako ih izbjeći?
- Kako testirati i provjeriti kvalitetu MC4 spoja?
- Često postavljana pitanja o krimpovanju MC4 konektora
Šta čini MC4 konektore ključnim za performanse solarne instalacije?
Razumijevanje električnih i mehaničkih zahtjeva postavljenih pred MC4 konektore pomaže objasniti zašto su ispravne tehnike krimpovanja ključne za dugoročnu pouzdanost solarnih sistema.
MC4 konektori moraju podnijeti više od 30 ampera istosmjerne struje uz održavanje električnog kontakta tokom više od 40 godina termičkih ciklusa od -40°C do +85°C. Loši kontakti stvaraju otpor koji pretvara električnu energiju u toplotu, smanjujući efikasnost sistema i potencijalno uzrokujući opasne lukove. Kvalitetni MC4 konektori s pravilnim krimpovanjem održavaju kontaktni otpor ispod 2 mΩ, osiguravajući maksimalni prenos snage i sprečavajući termička oštećenja koja mogu uništiti čitave solarne polje.
Zahtjevi za električne performanse
Trenutni kapacitet nošenja: MC4 konektori moraju sigurno podnositi kontinuirane struje do 30 A bez pregrijavanja, što zahtijeva savršen metal-na-metal kontakt koji se postiže samo pravilnim tehnikama krimpovanja.
Izolacija napona: Solarni paneli rade na istosmjernim naponima do 1.500 V, zahtijevajući konektore s robusnom izolacijom i vremenski otpornim brtvljenjem kako bi se spriječili opasni kvarovi na zemlji i incidenti s lukom.
Kontaktni otpor4: Pravilno krimpirane MC4 spojke održavaju otpor ispod 2 mΩ tokom cijelog vijeka trajanja, dok loši spojevi mogu premašiti 50 mΩ, uzrokujući značajne gubitke snage i pregrijavanje.
Faktori ekološke trajnosti
Ciklusi temperature: Dnevni temperaturni oscilacije uzrokuju širenje i skupljanje koje može olabaviti nepravilno zavrnute spojeve, dovodeći do povećanog otpora i konačnog otkazivanja.
UV izloženost: Kontinuirano ultraljubičasto zračenje razara kućišta konektora i zaptivke, zbog čega je za radni vijek od više od 25 godina neophodno pravilno sklapanje kvalitetnim materijalima.
Zaštita od vlage: Kišna voda, snijeg i vlaga mogu prodreti u loše sastavljene konektore, uzrokujući koroziju i električne kvarove koji ugrožavaju sigurnost i performanse sistema.
Uticaj na nivou sistema
Proračuni gubitka snage: Otpor veze od 5 mΩ u strujnom krugu od 20 A kontinuirano rasipa 2 vata, što godišnje iznosi 17,5 kWh po vezi – množeći se na stotine veza u velikim postrojenjima.
Sigurnosni aspekti: Pregrijavanje spojeva može zapaliti okolne materijale, dok greške na lukovima uslijed labavih spojeva predstavljaju ozbiljne rizike od požara koje pravilno krimpovanje sprječava.
Posljedice garancije: Većina proizvođača solarnih panela poništava garancije za instalacije koje koriste nepravilno završene konektore, zbog čega je profesionalno krimpovanje neophodno za dugoročno pokriće.
Koji alati i materijali su vam potrebni za profesionalno MC4 krimpovanje?
Profesionalno MC4 krimpovanje zahtijeva specijalizirane alate i kvalitetne materijale dizajnirane posebno za solarne primjene i izloženost vanjskim uvjetima.
Profesionalno MC4 krimpovanje zahtijeva namjenske krimperske alate s heksagonalnim matricama, precizne stripterske alate za žice i kvalitetne konektore prilagođene solarnim primjenama. Pravilni alati primjenjuju 1.500–2.000 funti kompresijske sile uz dosljedno poravnanje matrica, dok kvalitetni MC4 konektori imaju kalajisane bakarne kontakte i kućišta otporna na UV zračenje. Korištenje automobilskih ili općih električnih krimperskih alata stvara nepouzdane spojeve koji prerano otkazuju u solarnim okruženjima.
Osnovni alati za krimpovanje
| Tip alata | Specifikacije | Svrha | Indikatori kvaliteta |
|---|---|---|---|
| MC4 alat za crimpanje | 1.500-2.000 funti sile | Stvara hermetičku vezu | Šesterokutne matrice, mehanizam s klinom |
| Odstranjivači žica | 10-14 AWG kapacitet | Precizno uklanjanje izolacije | Podesive zaustavke, čisti rezovi |
| Višestruki mjerač | 0,1 mΩ rezolucija | Testiranje veze | Pravi RMS, nizak raspon otpora |
| momentni ključ | Opseg 2-10 Nm | Verifikacija skupštine | Kalibrisani, tip na klik |
Karakteristike profesionalnog alata za krimpovanje: Potražite alate s izmjenjivim šesterokutnim maticama, mehanizmima s klinčima koji sprječavaju nedovoljno stiskanje i ergonomskim ručkama za udobnost pri dužoj upotrebi.
Alati za pripremu žica: Kvalitetni kliješta za skidanje izolacije s podesivim zaustavljačima dubine osiguravaju dosljedno uklanjanje izolacije bez oštećenja provodnika koje bi moglo stvoriti tačke kvara.
Oprema za testiranje: Digitalni multimetri s mogućnošću rezolucije od miliohoma omogućavaju provjeru kvaliteta veze prije napajanja sistema.
MC4 konektor: standardi kvaliteta
Kontaktni materijali: Premium MC4 konektori koriste bakarne kontakte obložene kalajem koji otporavaju koroziji, a istovremeno održavaju nisku električnu otpornost tokom decenija upotrebe.
Materijali za stambene objekte: UV-stabilizirana kućišta od PPO-a (polifenilen oksida) podnose kontinuiranu izloženost suncu bez postajanja krhkim ili pucanja.
Sistemi brtvljenja: Dvostruke brtve s O-prstenovima od silikonskih ili EPDM materijala pružaju IP68 zaštitu od prodora vlage u svim vremenskim uvjetima.
Uslovi za certifikaciju: Tražite konektore s TUV, UL ili IEC certifikatima koji potvrđuju performanse pod standardizovanim testnim uslovima za solarne primjene.
Nedavno sam radio sa Sarah Chen, voditeljicom projekta solarne farme snage 2 MW u Seulu, Južna Koreja, koja se suočavala s neuspjesima pri povezivanju tokom puštanja u rad. Njihov lokalni dobavljač je isporučio jeftine MC4 konektore koji nisu prošli IP68 testiranje i pokazali su visok kontaktni otpor. Nakon prelaska na naše MC4 konektore s TUV certifikatom i odgovarajuće alate za krimpovanje, postigli su 100% uspjeh pri prvom testiranju – ispunjavajući svoj zahtjevni građevinski raspored uz osiguranje dugoročne pouzdanosti! 🔧
Kako korak po korak izvesti savršenu krimpu MC4 konektora?
Slijedeći sistematičan proces prešanja osigurava dosljedne, pouzdane spojeve koji zadovoljavaju standarde profesionalne instalacije i zahtjeve proizvođača.
Savršeno MC4 krimpovanje slijedi preciznu sekvencu: odrezati žicu na tačnu dužinu, umetnuti vodič u potpunosti u kontakt, pozicionirati kontakt u kalupe alata za krimpovanje, primijeniti punu kompresijsku silu i provjeriti kvalitet krimpovanja. Svaki korak zahtijeva specifične mjere i tehnike – dužina skidanja izolacije žice mora odgovarati dubini bačve kontakta, umetanje vodiča mora biti potpuno bez izbočenja provodnika, a sila krimpovanja mora ravnomjerno stisnuti kontakt oko cijelog opsega vodiča.
Proces pripreme žice
Korak 1 – Izbor kabela: Koristite samo solarne kablove (PV žicu) sa pocinčanom bakrenom provodnicom i XLPE izolacijom, ocijenjenom za izlaganje vanjskim UV zračenjima i temperaturnim ekstremima.
Korak 2 – Mjerenje dužine: Odstranite izolaciju žice na tačno 7 mm pomoću podesivih kliješta za skidanje izolacije – prekratko smanjuje kontaktnu površinu, predugo povećava rizik od kratkog spoja.
Korak 3 – Pregled provodnika: Pregledajte izoliranu žicu radi ogrebotina, prekinutih niti ili kontaminacije koja bi mogla ugroziti čvrstoću spoja.
Korak 4 – Priprema snopa: Blago uvijte snopice provodnika da spriječite njihovo razdvajanje pri umetanju, ali izbjegavajte pretjerano uvijanje koje povećava promjer provodnika.
Kontaktna tehnika crimpanja
Korak 5 – Umetanje umetka: Umetnite ogođeni vodilac u potpunosti u MC4 kontakt dok izolacija ne dotakne ulaz cilindričnog dijela kontakta – djelomično umetanje stvara veze visokog otpora.
Korak 6 – Pozicioniranje alata: Postavite opremljeni kontakt u alat za krimpovanje tako da je provodnik okomit na površine matrica, a kontakt centriran u krimpnoj šupljini.
Korak 7 – Primjena kompresije: Potpuno stisnite ručke alata za štipanje dok se mehanizam na klin ne otpusti – djelomično stiskanje stvara nepouzdane spojeve sklone otkazivanju.
Korak 8 – Inspekcija križanja: Pregledajte završenu crimpu radi ujednačene kompresije, pravilne deformacije cijevi i odsustva izbočenja ili oštećenja provodnika.
Sklapanje i provjera
Korak 9 – Sklapanje kućišta: Umetnite krimpirani kontakt u MC4 kućište dok ne klikne na mjesto, osiguravajući pravilno sjedanje i električnu vezu.
Korak 10 – Ugradnja brtve: Ugradite O-prstenaste zaptivke u odgovarajuće utore bez uvijanja ili stiskanja koje bi moglo ugroziti vodonepropusnost.
Korak 11 – Završna montaža: Provucite kabel kroz oslonac za odvajanje napetosti i zategnite ga prema specifikacijama proizvođača koristeći kalibrirani momentni ključ.
Korak 12 – Testiranje veze: Mjerite kontaktni otpor pomoću preciznog multimetra – pravilno krimpirane veze trebale bi pokazivati manje od 2 mΩ otpora.
Koje su najčešće greške pri MC4 krimpanju i kako ih izbjeći?
Razumijevanje i izbjegavanje uobičajenih grešaka pri crimpanju sprječava neuspjehe veza koji uzrokuju zastoje sistema, sigurnosne rizike i skupe popravke.
Najčešće greške pri MC4 krimpovanju uključuju nedovoljno skidanje izolacije žice, nepotpuno umetanje provodnika, nedovoljno krimpovanje s nedovoljnom silom kompresije i korištenje pogrešnih alata namijenjenih za druge primjene. Ove greške stvaraju visokoresistivne spojeve koji se pregrijavaju, korodiraju i prerano otkazuju. Pravilna obuka, kvalitetni alati i sistematski postupci sprječavaju 95% neuspjeha povezanih s krimpovanjem u solarnim instalacijama.
Greške pri pripremi žice
Pogrešna dužina trake: Skidanje premala količina izolacije sprječava potpuno umetanje provodnika, dok pretjerano skidanje rizikuje kratka spojanja i smanjuje zaštitu izolacije.
Oštećenje konduktera: Korištenje tupih ili nepravilno podešenih strippersa može ogrebati pojedinačne niti, smanjujući kapacitet provođenja struje i stvarajući tačke koncentracije naprezanja.
Problemi sa kontaminacijom: Ulje, prljavština ili oksidacija na površinama provodnika povećavaju kontaktni otpor i sprječavaju pravilno metal-na-metal povezivanje tijekom krimpanja.
Neuspjesi u procesu krimpovanja
Nedovoljna kompresija: Nedovoljno stezanje neodgovarajućom silom ostavlja praznine između provodnika i kontakta, stvarajući visok otpor i mogućnost otpuštanja tokom vremena.
Neusklađenost alata: Nepravilno pozicioniranje u matricama za uvlačenje stvara neujednačenu kompresiju koja koncentriše naprezanje i smanjuje pouzdanost veze.
Pogrešna upotreba alata: Upotreba alata za crimpovanje iz autoindustrije ili opšte namjene nema potrebnu silu i geometriju matrice za pouzdane MC4 spojeve.
Propusti u kontroli kvaliteta
Preskoči testiranje: Ne provjeravanje otpora veze omogućava da neispravne crimpove ostanu u sistemu, gdje će na kraju otkazati i uzrokovati probleme.
Samo vizuelni pregled: Oslanjanje isključivo na vizuelni izgled bez električnog testiranja propušta unutrašnje probleme u vezama koji nisu vidljivi spolja.
Praznine u dokumentaciji: Nepodnošenje podataka o kvaliteti presvlaka otežava otklanjanje poteškoća kada se problemi s vezom pojave mjesecima ili godinama kasnije.
Strategije prevencije
| Tip greške | Metoda prevencije | Korak verifikacije | Posljedica neuspjeha |
|---|---|---|---|
| Dužina trake | Koristite podesive striperke. | Mjeri ravnalo | Loš kontakt/kratki spoj |
| Nedovoljno uvijanje | Samo poluge | Testiranje otpora | Pregrijavanje/kvar |
| Pogrešni alati | Specifična oprema MC4 | Prisilna verifikacija | Nekonzistentan kvalitet |
| Nema testiranja | Obavezna provjera otpora | Dokumentirajte rezultate | Skriveni nedostaci |
Kako testirati i provjeriti kvalitetu MC4 spoja?
Sveobuhvatni postupci testiranja i verifikacije osiguravaju da MC4 priključci ispunjavaju standarde performansi i pružaju pouzdanu uslugu tokom cijelog operativnog vijeka solarnog sistema.
Testiranje MC4 konekcija zahtijeva mjerenje kontaktnog otpora, ispitivanje povlačenja za mehaničku čvrstoću i provjeru otpora izolacije. Ispravno krimpirane konekcije trebaju imati otpor manji od 2 mΩ, izdržati povlačnu silu od 50+ funti i pokazati otpor izolacije veći od 1 GΩ. Testiranje odmah nakon krimpiranja i prije napajanja sustava sprječava kvarove na terenu i osigurava usklađenost s električnim propisima i jamstvima proizvođača.
Postupci električnog testiranja
Testiranje kontaktnog otpora: Koristite precizni multimetar s mogućnošću mjerenja miliohmskog otpora kako biste izmjerili otpor na presvučenoj vezi – očitanja iznad 2 mΩ ukazuju na lošu kvalitetu presvlačenja.
Otpor izolacije: Primijenite 500 V istosmjerne struje između provodnika i kućišta kako biste provjerili integritet izolacije – očitanja ispod 1 GΩ ukazuju na kontaminaciju ili oštećenje.
Testiranje pada napona: Pod opterećenjem izmjerite pad napona na spojevima – prekomjerni padovi ukazuju na visok otpor koji će uzrokovati pregrijavanje.
Mehanička verifikacija
Test vlačenja: Primijenite postepeno rastuću silu kako biste provjerili čvrstoću mehaničke veze – pravilno krimpirane veze trebaju izdržati više od 50 funti bez odvajanja.
Vizuelni pregled: Pregledajte crimpovano tijelo cijevi radi ujednačene kompresije, ispravne dubine i odsustva izbočenja provodnika ili oštećenja kućišta.
Verifikacija obrtnog momenta: Provjerite moment opuštanja naprezanja i moment sklopa kućišta pomoću kalibriranog moment-ključa kako biste osigurali ispravan mehanički integritet.
Dokumentacija i sljedivost
Zapisnici testova: Dokumentujte sve rezultate testova sa lokacijom konektora, identifikacijom tehničara i datumom za buduću referencu pri otklanjanju poteškoća.
Trendovi kvaliteta: Pratite statistiku kvaliteta krimpovanja na tračnicama kako biste identificirali habanje alata, potrebe za obukom ili probleme s kvalitetom materijala prije nego što uzrokuju kvarove na terenu.
Usklađenost sa certifikacijom: Održavajte dokumentaciju o testiranju kako biste dokazali usklađenost s električnim propisima, zahtjevima proizvođača i standardima osiguranja.
Zaključak
Profesionalno krimpovanje MC4 konektora je temelj pouzdanih solarnih instalacija koje osiguravaju decenije neometanog rada. Korištenje odgovarajućih alata, praćenje sistematičnih procedura i provjera kvaliteta veze putem sveobuhvatnog testiranja osigurava da vaši solarni paneli postignu maksimalnu efikasnost uz ispunjavanje sigurnosnih standarda. Zapamtite da ulaganje u kvalitetne alate za krimpovanje i obuku donosi korist kroz smanjene ponovne posjete, poboljšano zadovoljstvo kupaca i dugoročnu pouzdanost sistema. U kompaniji Bepto, mi pružamo MC4 konektore i alate za krimpovanje profesionalnog kvaliteta kojima vjeruju solarni instalateri za ključne primjene širom svijeta.
Često postavljana pitanja o krimpovanju MC4 konektora
P: Šta se dešava ako koristim obične električne alate za krimpovanje umjesto alata specifičnih za MC4?
A: Obični alati za crimpanje nemaju potrebnu silu i geometriju matrice za pouzdane MC4 priključke, obično primjenjujući samo 500–800 funti umjesto potrebnih 1.500–2.000 funti. To stvara labave priključke koji se pregrijavaju, koroziraju i prerano otkazuju, često poništavajući garancije opreme.
P: Kako mogu provjeriti je li moj MC4 krimp visokog kvaliteta bez posebne opreme za testiranje?
A: Pravilno krimpirano MC4 priključenje pokazuje ujednačeno stiskanje cijevi bez izbočenja provodnika, zahtijeva znatnu silu pri odvajanju tokom provjere vučne čvrstoće i djeluje čvrsto bez pomjeranja između kontakta i kućišta. Međutim, električno testiranje multimetarom je neophodno za verifikaciju.
P: Mogu li ponovo koristiti MC4 konektore ako trebam napraviti izmjene na svom solarnom polju?
A: MC4 konektori su dizajnirani za jednokratnu upotrebu i ne bi se smjeli ponovo koristiti nakon krimpovanja. Kompresija trajno deformiše kontakt, a pokušaj ponovnog krimpovanja stvara nepouzdane veze koje mogu neпредvidivo otkazati.
P: Koji promjer žice trebam koristiti sa standardnim MC4 konektorima?
A: Standardni MC4 konektori prihvataju žice promjera 10–14 AWG, pri čemu je 12 AWG najčešći za stambene instalacije. Uvijek provjerite da specifikacije konektora odgovaraju promjeru vaše žice, jer neusklađene veličine stvaraju loše spojeve bez obzira na kvalitetu krimpovanja.
P: Koliko često trebam mijenjati svoje MC4 alate za krimpovanje?
A: Profesionalni MC4 alati za krimpovanje obično traju 10.000–20.000 krimpova prije nego što je potrebno njihovo zamjenjivanje ili obnovu. Pratite kvalitetu krimpovanja redovitim testiranjem i zamijenite alate kada više ne ostvaruju dosljedne veze niske otpornosti ili kada se u matricama pojavi vidljivo habanje.
-
