Spiralne glave za odvođenje naprezanja: Zašto su neophodne u robotici?

Uvod

Zamislite ovaj scenarij: Vaša automatizirana proizvodna linija radi punim kapacitetom. Odjednom se robotska ruka zaglavi. Dijagnoza? Prekinuti kontrolni kabl na samom mjestu spajanja. Ovo nije samo manja neugodnost; to je skupi zastoj koji direktno smanjuje vaše profitne marže.

Spiralne prirubnice za odvod naprezanja su neophodne za robotiku jer pružaju ključnu zaštitu pri savijanju, sprječavajući da kablovi premaše svoje minimalni radijus savijanja¹ tokom dinamičkog kretanja, čime se produžava vijek trajanja kabla i osigurava pouzdanost sistema.

Kao direktor prodaje u Bepto, vidio sam previše inženjera koji zanemaruju ovu malu komponentu sve dok ne izazove veliki kvar. U svijetu robotike i automatizacije s visokim ulozima, statičke veze su rijetke. Sve se pomjera, uvija i okreće. Ako vaše tačke spajanja nisu dizajnirane da podnesu tu kinetičku energiju, gradite minu sa satom. U ovom vodiču objasnit ću vam zašto je dizajn “pigtail” inženjerska nužnost, a ne samo estetski izbor.

Sadržaj

• Šta je tačno spiralna priruba za odvođenje naprezanja i po čemu se razlikuje?
• Zašto robotski sistemi posebno zahtijevaju spiralnu zaštitu?
• Koje ključne tehničke specifikacije treba tražiti?
• Kako ispravno instalirati i održavati spiralne prirubnice u robotici?
• Često postavljana pitanja

Šta je tačno spiralna priruba za odvođenje naprezanja i po čemu se razlikuje?

Na prvi pogled, spiralna priruba za rasterećenje naprezanja (često nazivana “pigtail” ili “flex” priruba) izgleda kao standardna kabelska priruba s dugim, fleksibilnim nastavkom pričvršćenim na kapu. Međutim, iz inženjerske perspektive, taj je nastavak sofisticirani mehanizam dizajniran za raspodjelu opterećenja.

Anatomija zaštite

Većina standardnih kabelskih prolaza koje proizvodimo u Bepto—bilo da su od mesinga ili najlona—prvenstveno su dizajnirani da osiguraju kabl i obezbijede vodonepropusnu brtvu (IP68²). Izvrsni su za statičke razvodne kutije gdje kabl ostaje nepomičan.

Međutim, a Spiralna priruba za odvođenje naprezanja uključuje integriranu spiralnu zaštitu izrađenu od visokokvalitetnog Poliamid 66 (PA66)³. Ova spiralna struktura nije kruta; dizajnirana je da se savija.
*   Tijelo: Drži pečat i povezuje se s opremom.
*   Pečat: Obavija kabel i sprječava prodor prašine i vode.
*   Spiralni rep: Heroj sklopovine. Odupire se silama savijanja, osiguravajući da se kabel blago savija umjesto da se oštro lomi na mjestu ulaska.

Lekcija s terena: pristup “kvalitet prije svega”

Sjećam se razgovora s Hasan, vlasnik kompanije koja proizvodi specijaliziranu medicinsku robotiku. Hassan je klijent “Kvalitet na prvom mjestu” – nema nikakvu toleranciju na greške jer njegove mašine rade u sterilnim, visokorizičnim okruženjima.

Hassan mi se obratio nakon što je serija njegovih robota propala na sigurnosnim pregledima. Koristio je standardne mesingane prstenove na pokretnim rukama. Oštar rub metalne matice polako je rezao izolaciju kabela dok se ruka pomicala naprijed-nazad.
“Samuel,” rekao mi je, “trebam rješenje koje štiti integritet kabela, a da pritom ne ugrozi IP ocjenu.”

Prebacili smo ga na našu Bepto najlonske spiralne žile. Spiralna noga djelovala je kao prigušivač, apsorbirajući mehanički stres koji je ranije bio usmjeren na oklop kabela. Rezultat? Njegovi problemi s umorom kabela nestali su, a njegove su mašine prošle TUV sigurnosne revizije s velikim uspjehom.

Zašto robotski sistemi posebno zahtijevaju spiralnu zaštitu?

Robotika se definira pokretom. Bilo da se radi o industrijskoj ruci sa šest osi, portalu za utovar ili automatiziranom vođenom vozilu (AGV), kablovi su neprestano u pokretu. Ovo dinamično okruženje stvara jedinstven skup izazova koje standardne prirubnice jednostavno ne mogu podnijeti.

Nauka o radijusu zakrivljenja“

Svaki električni kabl ima “minimalni radijus savijanja”. Ako savijete kabl užim od ovog radijusa, rizikujete:
1.  Puknuće unutrašnjeg provodnika: Bakreni provodnici unutra pucaju zbog zamora materijala.
2.  Pucanje izolacije: Vanjski omotač se razdvaja, otkrivajući žive žice.
3.  Signalna interferencija: U podatkovnim kablovima oštri savijaji mogu promijeniti impedanciju.

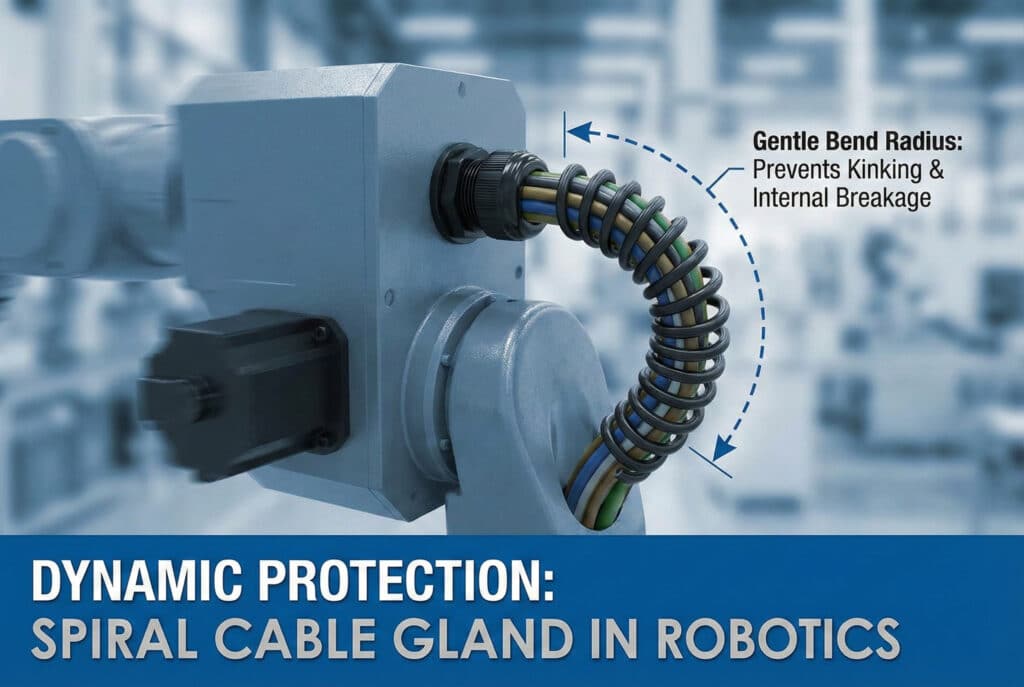

Spiralna glava mehanički primorava kabl da se blago savije. Fizički sprječava da se kabl savije pod pravim kutom od 90 stepeni na samom konektoru, što je najčešća tačka kvara.

Usporedba rješenja: standardno naspram spiralnog

Da biste lakše shvatili zašto je nadogradnja neophodna, evo poređenja zasnovanog na našim laboratorijskim testovima u Bepto:

Značajka	Standardna kabelska grla	Spiralna priruba za odvođenje naprezanja
Primarna izvedba	Kompaktni, niskoprofilni poklopac	Produžena spiralna “pigtail” noga
Bend Protection	Minimalno / Nema	Visoka (sprječava uvijanje)
Idealna primjena	Statički kućišta, razvodne kutije	Robotika, pokretne mašine, ručni alati
Koncentracija naprezanja	Visoko (na ulaznoj tački za orah)	Rasporedjeno duž spiralne krivulje
Otpornost na vibracije	Umjeren	Odlično (prigušuje vibracije)
Trošak	Niže	Nešto više (ali štedi na održavanju)

Pragmatični izbor: Davidova priča

Na drugom kraju spektra imamo klijente poput David, menadžer nabave u velikoj tvornici za montažu automobila. David je pragmatičan; stalo mu je do krajnjeg rezultata i mrzi plaćati zamjenske dijelove.

David je u početku oklijevao platiti premiju za spiralne žlijezde. “Samuel, žlijezda je žlijezda. Zašto plaćati više za plastični rep?” upitao je.
Pokazao sam mu računicu. Njegov servisni tim je svakih tri mjeseca mijenjao standardne prirubnice i ponovo terminirao kablove na njihovim pick-and-place robotima. Vrijeme zastoja je koštalo hiljade.

Prelaskom na Bepto spiralne zaptivke, ciklus zamjene produžen je sa 3 mjeseca na više od 2 godine. Za Davida je malo povećanje jedinične cijene rezultiralo ogromnim smanjenjem ukupnih troškova vlasništva (TCO). On sada propisuje spiralne zaptivke na svu dinamičku opremu u svojoj fabrici.

Koje ključne tehničke specifikacije treba tražiti?

Nisu sve plastične brtve jednake. Prilikom odabira spiralne brtve za rasterećenje naprezanja u robotici, trebate gledati dalje od oblika i provjeriti tehnički list. U Bepto osiguravamo da naši proizvodi zadovoljavaju stroge međunarodne standarde.

1. Kvalitet materijala (najlon PA66)

Spirala mora biti fleksibilna, ali čvrsta. Koristimo Poliamid 66 (PA66).
*   Zašto? Nudi visoku mehaničku čvrstoću, krutost i izvrsnu otpornost na toplinu i hemikalije.
*   UV otpornost: Ako vaš robot radi na otvorenom (npr. održavanje solarne farme), osigurajte da je najlon UV-stabiliziran (često crne boje) kako bi se spriječilo da spirala postane krhka i polomi se na suncu.

2. IP oznaka (zaštita od prodora)

Roboti često rade u prljavim ili mokrim okruženjima.
*   IP68: Ovo je zlatni standard. To znači da je žlijezda hermetički zatvorena i može se potopiti u vodu.
*   Pečat: Potražite NBR (nitril-butadienska guma) ili EPDM brtve. One osiguravaju potrebnu kompresiju da rashladna tekućina, ulje i voda ne dospiju u vašu skupu elektroniku.

3. Ocjena zapaljivosti (UL94)

Sigurnost je od najveće važnosti. Trebali biste potražiti jedan UL94 V-2⁴ ocjena zapaljivosti. Ovo osigurava da će se, u slučaju požara (možda uslijed električnog kratkog spoja), materijal glave sam od sebe ugasiti u određenom vremenskom roku i neće doprinijeti širenju požara.

4. Kompatibilnost tipova niti

Morate uskladiti prirubnicu s ulaznom rupom vaše opreme.
*   Metrički (M): Globalni standard (npr. M20, M25).
*   PG: Često u starijim evropskim mašinama (npr. PG13.5).
*   NPT⁵: Često na sjevernoameričkim tržištima.

Kako ispravno instalirati i održavati spiralne prirubnice u robotici?

Čak i najbolji proizvod će otkazati ako je nepravilno instaliran. Vidio sam izvrsne Bepto zglobove kako otkazuju jer je instalater koristio ključ kao da zateže kotačni maticu na kamionu.

Vodič za instalaciju korak po korak

1.  Pripremite kabl: Osigurajte da je površina kabla čista i da je rez ravan.
2.  Odaberite odgovarajuću veličinu: Promjer kabela mora biti unutar raspona stezanja prstenaste brtve. Ako je kabel premalen, brtva se neće uhvatiti; ako je prevelik, oštetit ćete navoje.
3.  Umetnite žlijezdu: Uvijte tijelo navoja u kućište robota. Zategnite maticu za zaključavanje iznutra (ako rupa nije navojena).
4.  Prebacite kabl: Gurnite kabl kroz spiralni rep i brtvu dok ne stigne do terminalne pločice.
5.  Zategnite poklopac: Navijte spiralni čep na tijelo.
    *   Profesionalni savjet: Zategnite dok brtva ne izboči malo oko kabla. Ne zategnite previše. Prekomjerno zatezanje može deformisati izolaciju kabla i zapravo stvoriti slabu tačku.

Uobičajene greške koje treba izbjegavati

*   Ignorisanje raspona stezanja: Pokušaj prisilnog umetanja 10 mm kabela u glandu dizajniranu za 5–9 mm. To odmah ugrožava IP oznaku.
*   Zaboravljanje O-prstena: O-prsten na strani navoja je taj koji brtvi ležaj prema kućištu robota. Bez njega će voda curiti oko navoja, čak i ako je brtva kabela čvrsto zatvorena.
*   Korištenje pogrešnog alata: Koristite odgovarajući ključ ili špecer. Kliješta mogu oštetiti plastični najlon, čineći ga neprofesionalnim i potencijalno oštetiti strukturu.

Zaključak

U svijetu robotike lanac je samo onoliko jak koliko je njegova najslabija karika. Često je ta karika mjesto gdje fleksibilni kabel dolazi u kontakt s krutom kućištem mašine.

Spiralne prirubnice za rasterećenje naprezanja nisu samo dodatak; one su ključna polisa osiguranja za vaše automatizacijske sisteme. Ograničavanjem radijusa savijanja i apsorbiranjem mehaničkog naprezanja, sprječavaju skupe kvarove kabela i neplanirane zastoje. Bilo da ste pragmatični kupac poput Davida ili vlasnik opsjednut kvalitetom poput Hassana, vrijednosna ponuda je jasna: Zaštitite kabl, zaštitite proces.

Na Bepto, kombinujemo interne proizvodne kapacitete sa strogim ISO i IATF standardima kvaliteta kako bismo isporučili rješenja za povezivanje koja traju. Ne dozvolite da dio $1 uništi robota $100,000.
