Vodič za prevenciju arka u PV sistemima i uloga konektora

Solarne instalacije širom svijeta doživljavaju razorne incidente električnog luka koji uzrokuju teške povrede, uništavanje opreme i gubitke od više miliona dolara zbog neadekvatnog izbora konektora, loših praksi instalacije i nedovoljnih sigurnosnih protokola, pri čemu DC kvarovi u fotonaponskim sistemima stvaraju održive električne lukove koji goru na temperaturama višim od 20.000°C i generišu eksplozivne talase pritiska sposobne da prouzrokuju smrtonosne povrede osoblja za održavanje i katastrofalnu štetu na skupoj solarnoj opremi. Jedinstveni izazovi prevencije kratkog spoja istosmjerne struje u PV sistemima zahtijevaju specijalizirano znanje o mehanizmima kvarova luka, odgovarajuće tehnologije konektora, sveobuhvatne sigurnosne procedure i napredne sisteme za detekciju, čega mnogi solarni stručnjaci nemaju, što dovodi do nesreća koje se mogu spriječiti, a koje pustoše živote i uništavaju solarna ulaganja.

Sprječavanje lučnih iskri u PV sistemima zahtijeva specijalizirane DC konektore s dizajnom otpornim na luk, odgovarajuće tehnike instalacije koje minimiziraju otpor veze, sveobuhvatne sigurnosne protokole uključujući odgovarajuću ličnu zaštitnu opremu (PPE) i procedure zaključavanja (lockout), te napredne sisteme za detekciju grešaka u luku koji mogu brzo prekinuti opasne uvjete lučnog iskra. Kvalitetni konektori igraju ključnu ulogu održavajući veze s niskim otporom, osiguravajući pouzdano mehaničko zadržavanje i uključujući materijale otporne na luk koji sprječavaju nastanak lučnog iskra i ograničavaju oslobađanje energije luka tokom kvarova.

Prošle godine primio sam hitni poziv od Roberta Martineza, menadžera za sigurnost u jednoj velikoj kompaniji za solarne instalacije u Kaliforniji, koji je svjedočio katastrofalnom incidentu luknog pražnjenja koji je hospitalizirao dva tehničara i uništio opremu vrijednu $500,000 zbog korodiranih MC4 konektora koji su stvorili visokoresistivne spojeve što je dovelo do trajnog lučenja tokom rutinskog održavanja. Nakon implementacije našeg sveobuhvatnog programa prevencije lukova struje, uključujući specijalizirane konektore otporne na luk i poboljšane sigurnosne protokole, Robertova kompanija je ostvarila nulti broj incidenata lukova struje na više od 200 instalacija u periodu od 18 mjeseci! ⚡

Sadržaj

• Šta uzrokuje lučni skok u PV sistemima?
• Kako konektori doprinose prevenciji lukovnog pražnjenja?
• Koji su sigurnosni protokoli neophodni za zaštitu od luka kratkog spoja?
• Koje tehnologije konektora nude vrhunsku zaštitu od lukovnog pražnjenja?
• Kako možete provesti sveobuhvatne programe prevencije arka pražnjenja?
• Često postavljana pitanja o prevenciji arcske iskre u PV sistemima

Šta uzrokuje lučni skok u PV sistemima?

Razumijevanje mehanizama luka u fotonaponskim sistemima je od suštinskog značaja za razvoj efikasnih strategija prevencije.

Lukovi kratkog spoja¹ u PV sistemima dolazi do pojave kada električna struja preskoči zračne praznine između provodnika ili sa provodnika na zemlju, stvarajući održive električne lukove koji stvaraju ekstremne temperature, intenzivnu svjetlost, pritisne valove i toksične plinove. Uobičajeni uzroci uključuju labave spojeve koji stvaraju visok otpor i zagrijavanje, koroziju koja povećava kontaktni otpor, mehanička oštećenja kabela ili konektora, prodiranje vlage koje smanjuje učinkovitost izolacije i nepravilne tehnike instalacije koje ugrožavaju integritet spoja. DC sistemi predstavljaju jedinstvene izazove jer su DC lukovi samoodrživi i teže ih je ugasiti nego AC lukove, što zahtijeva specijalizirane strategije zaštite.

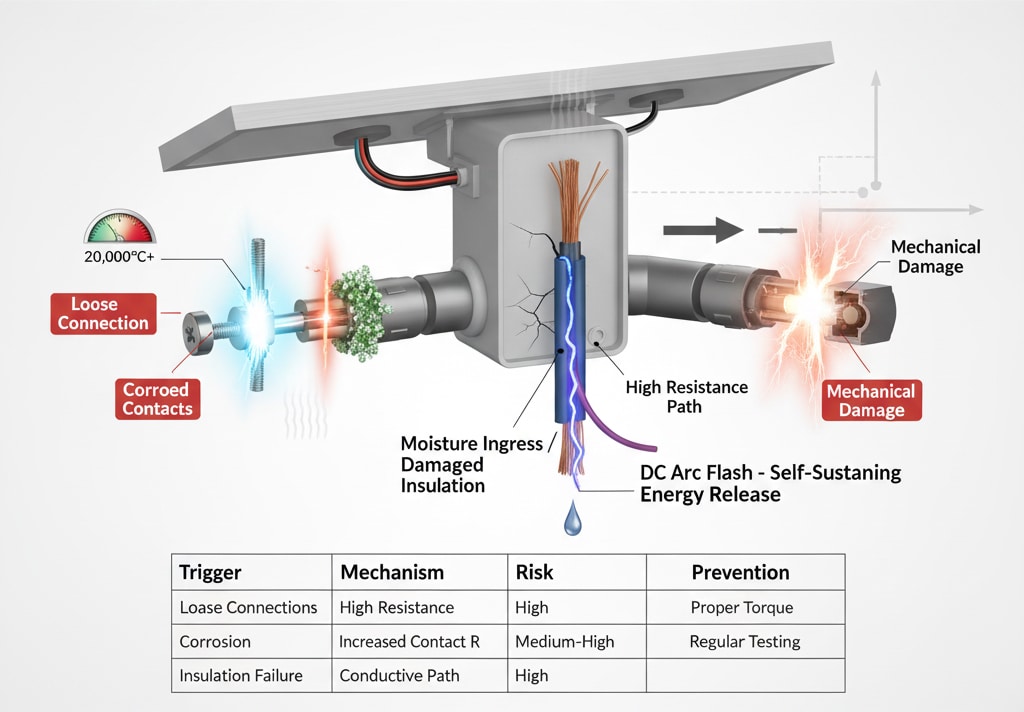

Mehanizmi električnog luka

Pokretanje luka: Lukići počinju kada napon preko malih zračnih razmaka premaši dielektrična čvrstoća² zraka, obično oko 3 kV po milimetru u suhim uslovima.

Faktori održavanja luka: Jednom pokrenuti, DC lukovi se održavaju kontinuiranim protokom struje bez prirodnih nultih prijelaza koji pomažu u gašenju AC lukova.

Otpuštanje energije: Temperature luka mogu premašiti 20.000 °C (36.000 °F), četiri puta su veće od površinske temperature Sunca, isparavajući vodljive materijale i stvarajući eksplozivne valove pritiska.

Napredak luka: Luki mogu pratiti površine, preskakivati između provodnika i širiti se kroz električne sisteme, uzrokujući velika oštećenja.

Uobičajeni okidači arka

Okidački mehanizam	Tipični uzroci	Nivo rizika	Strategija prevencije
Labave veze	Nedovoljan obrtni moment, termički ciklus	Visoko	Pravilna ugradnja, redovni pregled
Korozija	Vlažnost, izloženost soli	Srednje visoko	Zaptiveni konektori, zaštitni premazi
Mehanička oštećenja	Udar, vibracija, UV degradacija	Srednje	Fizička zaštita, kvalitetni materijali
Neuspjeh izolacije	Starenje, kontaminacija, pregrijavanje	Visoko	Redovno testiranje, proaktivna zamjena

Karakteristike DC i AC luka

Samoodrživa priroda: DC lukovi nastavljaju gorjeti dok se struja ne prekine ili se ne ukloni izvor energije, za razliku od AC lukova koji se prirodno gase pri presecima struje na nulu.

Stabilnost luka: DC lukovi su stabilniji i postojaniji, što ih čini opasnijim i teže ih je prekinuti bez specijalizovanih zaštitnih uređaja.

Trenutna magnitude: PV sistemi mogu isporučiti visoke struje kvara, ograničene samo internim otporom i nazivnim vrijednostima zaštitnih uređaja.

Izazovi detekcije: Detekcija DC luka zahtijeva specijalizirane algoritme i senzore različite od tradicionalnih metoda detekcije AC kvarova luka.

Okolišni faktori

Učinci vlage: Voda i vlaga smanjuju učinkovitost izolacije i mogu stvoriti provodne puteve koji izazivaju iskrenje.

Uticaj kontaminacije: Prašina, so i zagađivači stvaraju provodne naslage koje povećavaju rizik od lukovnog pražnjenja.

Varijacije temperature: Termički ciklus izaziva širenje i skupljanje koje može olabaviti spojeve i stvoriti tačke za nastanak lukova.

UV degradacija: Ultraljubičasto zračenje razgrađuje izolacione materijale i kućišta konektora, povećavajući podložnost arkovom bljesku.

Razmatranja pri projektovanju sistema

Nivoi napona: Viši naponi sistema povećavaju energiju i rizik od lukovnog pražnjenja, što zahtijeva pojačane mjere zaštite.

Trenutni kapacitet: Sistemi s većim strujnim kapacitetom mogu isporučiti više energije lukovih grešaka, povećavajući potencijalnu štetu i ozbiljnost povreda.

Sistemi uzemljenja: Pravilno uzemljenje osigurava puteve za kvarne struje, ali mora biti pažljivo projektovano kako bi se izbjeglo stvaranje dodatnih opasnosti od lukovih iskri.

Koordinacija zaštite: Uređaji za zaštitu od luka kratkog spoja moraju biti pravilno usklađeni s ostalim zaštitama sistema kako bi se osiguralo učinkovito otklanjanje kvarova.

Radeći sa dr. Sarah Chen, inženjerkom za električnu sigurnost u Seulu, Južna Koreja, saznao sam da incidenti arka istosmjerne struje u PV sistemima oslobađaju 300% više energije nego ekvivalentni naizmjenični sistemi zbog samoodrživog karaktera istosmjernih luka, što čini pravilan izbor i ugradnju konektora apsolutno ključnim za sprečavanje katastrofalnih kvarova! 🔥

Kako konektori doprinose prevenciji lukovnog pražnjenja?

Kvalitetni konektori su prva linija odbrane od incidenta lukovog pražnjenja u fotonaponskim sistemima.

Konektori sprječavaju lukove kratkog spoja kroz više mehanizama, uključujući održavanje niske kontaktne otpornosti koja minimizira zagrijavanje i nastanak luka, osiguravanje čvrstih mehaničkih veza koje odolevaju otpuštanju pri termičkim ciklusima i vibracijama, upotrebu materijala otpornih na luk koji ograničavaju širenje luka i oslobađanje energije, te pružanje zaštite od utjecaja okoline koja sprječava prodiranje vlage i kontaminacije. Napredni dizajni konektora uključuju značajke kao što su kućišta sigurna za dodir koja sprječavaju slučajni kontakt, mehanizmi za brzo odspajanje koji omogućavaju sigurno odvođenje energije i integrirane mogućnosti detekcije kvarova luka koje pružaju rano upozorenje o problemima u nastajanju.

Kontaktirajte Odjel za upravljanje otporom

Dizajn niskog otpora: Kvalitetni konektori održavaju otpor kontakta ispod 0,25 miliohms kako bi se smanjilo zagrijavanje i rizik od nastanka lukova.

Površinski tretmani: Srebrna pozlatka, kalajna pozlatka i specijalizirane obrade kontakata smanjuju oksidaciju i održavaju nisku otpornost tokom vremena.

Kontaktni pritisak: Pravilni kontaktni pritisak osigurava pouzdanu električnu vezu, istovremeno sprečavajući mehaničko oštećenje kontaktnih površina.

Odabir materijala: Materijali visoke provodljivosti, uključujući bakrene i srebrne legure, pružaju optimalne električne performanse i otpornost na luk.

Sigurnost mehaničke veze

Mehanizmi zaključavanja: Mekanizmi pozitivnog zaključavanja sprječavaju slučajno odspajanje koje bi moglo stvoriti uvjete za iskrenje.

Sila zadržavanja: Adevatna sila zadržavanja opire se odvajanju pod mehaničkim naprezanjem, toplinskim širenjem i utjecajem okolišnih uvjeta.

Otpornost na vibracije: Dizajni konektora koji otporuju otpuštanje uzrokovano vibracijama sprječavaju razvoj visokorezistivnih veza.

Performanse pri termičkom cikliranju: Materijali i dizajni koji omogućavaju toplinsko širenje sprječavaju degradaciju veza uzrokovanu naprezanjem.

Materijali i dizajn otporni na luk

Materijalna svojstva	Standardni konektori	Konektori otporni na luk	Faktor poboljšanja
Otpor praćenja luka	Osnovno	Unaprijeđene polimerne smjese	Poboljšanje od 3 do 5 puta
Otpornost na plamen	Standard UL94 V-2	UL94 V-0 ili bolje	Vrhunske performanse
Temperaturna ocjena	Uobičajeno 90°C	125°C ili više	Poboljšanje 40%
UV otpornost	Ograničeno	Poboljšani UV stabilizatori	Više od 10 godina života na otvorenom

Zaštita okoliša

IP oznaka: Konektori sa zaštitnim stepenom IP67 ili IP68 sprječavaju prodiranje vlage i prašine koje može uzrokovati uvjete za lukovsko pražnjenje.

Sistemi brtvljenja: Više brtvenih barijera, uključujući O-prstenove, zaptivke i ulijevne smjese, osiguravaju dugoročnu zaštitu od utjecaja okoliša.

Otpornost na koroziju: Materijali i premazi otporni na koroziju sprječavaju propadanje koje povećava rizik od arkaškog bljeska.

Hemijska kompatibilnost: Materijali kompatibilni s sredstvima za čišćenje i hemikalijama iz okoliša održavaju dugoročne performanse.

Sigurnosne karakteristike

Dizajn siguran za dodir: Kućišta konektora koja sprječavaju slučajni kontakt sa podnaponom smanjuju rizik od izloženosti lukovnom bljesku.

Vizualni pokazatelji: Indikatori statusa veze pomažu osigurati pravilno spajanje i smanjiti rizik od djelomičnih veza.

Sistemi zaključavanja: Mehaničko zaključavanje sprječava pogrešna povezivanja koja bi mogla stvoriti opasne uvjete.

Hitno odspajanje: Mogućnost brzog odspajanja omogućava brzo isključenje napajanja tokom hitnih situacija.

Napredne zaštitne tehnologije

Integrisano otkrivanje luka: Neki napredni konektori uključuju ugrađene senzore za detekciju lukova koji pružaju rano upozorenje o problemima u nastajanju.

Ograničenje struje: Dizajni konektora za ograničavanje struje pomažu u smanjenju raspoložive struje kvara i energije lukovog pražnjenja.

Indikacija kvara: Vizuelna ili elektronska indikacija kvarova pomaže u identifikaciji problematičnih priključaka prije nego što izazovu incidente arka.

Pametno nadgledanje: IoT-om omogućeni konektori pružaju praćenje u stvarnom vremenu stanja veze i faktora rizika od lukovnog pražnjenja.

U Bepto, naši solarni konektori otporni na luk imaju srebrne kontakte s otporom manjim od 0,2 miliohma, IP68 zaštitu od vlage i specijalizirana polimerna kućišta s poboljšanom otpornošću na praćenje luka koja premašuju industrijske standarde za 400% radi maksimalne zaštite od bljeska luka! ⚡

Koji su sigurnosni protokoli neophodni za zaštitu od luka kratkog spoja?

Sveobuhvatni sigurnosni protokoli čine temelj učinkovitih programa prevencije arka.

Osnovni protokoli za sigurnost od lukova kratkog spoja uključuju procjenu opasnosti i proračune energije radi određivanja granica luka kratkog spoja i potrebnih nivoa lične zaštitne opreme., procedure zaključavanja i označavanja³ koje osiguravaju potpuno isključenje napona prije radova na održavanju, pravilan izbor lične zaštitne opreme na osnovu izračunatih nivoa incidentne energije, sigurne radne prakse koje minimiziraju izloženost lukovom iskrenju, uključujući dozvole za rad na toplim dijelovima i zahtjeve za kvalifikovanu osobu, procedure hitnog odgovora na incidente lukovog iskrenja, uključujući medicenski odgovor i protokole za isključivanje opreme, i redovne programe obuke koji osoblje održavaju u toku o opasnostima od lukovog iskrenja i tehnikama prevencije.

Procjena opasnosti od arka

Energetski proračuni: Izračunajte raspoloživu energiju greške u lukovom krugu koristeći parametre sistema, uključujući napon, struju i vrijeme otklanjanja greške.

Određivanje granice: Uspostavite granice zaštite od luka kratkog spoja tamo gdje je potrebna lična zaštitna oprema i ograničite zone pristupa.

Analiza incidentne energije: Odredite nivoe energije pri udaru na radnim udaljenostima kako biste specificirali odgovarajuće zahtjeve za ličnu zaštitnu opremu.

Oznaka opasnosti: Postavite odgovarajuće oznake opasnosti od lukova iskri koje navode zahtjeve za ličnu zaštitnu opremu i nivoe opasnosti.

Lična zaštitna oprema (PPE)

Odjeća s arč-ocjenom: Odaberite odjeću s oznakom za zaštitu od udara munje odgovarajuće ATPV (vrijednost toplotne performanse luka)⁴ ocjene zasnovane na izračunatoj incidentnoj energiji.

Zaštita lica: Koristite štitnike za lice otporne na lukove ili odjeću za zaštitu od lukovskih iskri s odgovarajućim razinama zaštite za procijenjene opasnosti.

Zaštita ruku: Rukavice otporne na luk s kožnim štitnicima pružaju zaštitu uz zadržavanje spretnosti pri radu na struji.

Zaštita tijela: Kompletne zaštitne odjeće za lukov iskrenje mogu biti potrebne u situacijama izloženosti visokoj energiji koje prelaze 40 cal/cm².

Sigurne radne prakse

Kategorija posla	Nivo energije	Zahtjevi za ličnu zaštitnu opremu	Dodatne mjere opreza
Rutinska inspekcija	<2 kcal/cm²	Košulja otporna na lukove, zaštitne naočale	Samo vizuelni pregled
Radovi na održavanju	2-8 kcal/cm²	Odjeća otporna na luk, štit za lice	Isključite napajanje kad god je to moguće.
Otklanjanje poteškoća	8-25 kal/cm²	Odijelo za arcstrujni luk, potpuna zaštita	Potreban dozvoljen za rad na vrućim radovima
Rad visoke energije	25 kal/cm²	Maksimalna zaštita lične opreme, daljinsko upravljanje	Obavezno isključivanje napajanja

Postupci zaključavanja i označavanja

Energetska izolacija: Identificirajte i izolirajte sve izvore energije, uključujući prekidače za isključenje istosmjerne struje, prekidače za isključenje naizmjenične struje i baterijske sisteme.

Verifikacijsko testiranje: Koristite odgovarajuću opremu za testiranje kako biste provjerili stanje nulte energije prije početka rada.

Prijava lokota: Primijenite pojedinačne brave za svakog radnika koristeći standardizirane uređaje i postupke zaključavanja.

Informacije o oznaci: Oznake za zaključavanje moraju sadržavati identifikaciju radnika, datum i očekivano vrijeme završetka.

Planiranje hitnog odgovora

Odgovor na incident: Uspostavite jasne procedure za odgovor na incidente kratkog spoja, uključujući hitnu medicinsku pomoć i evakuaciju područja.

Medicinski protokoli: Koordinirajte se s lokalnim hitnim medicinskim službama koje su upoznate s procedurama liječenja opeklina od električne struje.

Isključivanje opreme: Razviti procedure za brzo isključivanje sistema tokom hitnih situacija.

Postupci istrage: Uspostavite protokole za istragu incidenata kako biste identificirali osnovne uzroke i spriječili njihovo ponavljanje.

Obuka i kvalifikacija

Zahtjevi za kvalifikovanu osobu: Osigurajte da osoblje koje radi na pod naponom sistemima ispunjava zahtjeve za kvalifikovanu osobu, uključujući obrazovanje, obuku i iskustvo.

Redovni treninzi: Osigurajte godišnje ažuriranja obuke o sigurnosti pri arkovnom iskriču koja obuhvataju nove tehnologije, procedure i naučene lekcije.

Procjena kompetencija: Redovna procjena kompetencije radnika u postupcima zaštite od luka vararice i hitnom odgovoru.

Zahtjevi za dokumentaciju: Voditi evidenciju o obuci i dokumentaciju o kvalifikacijama za sve osoblje.

Radeći sa Ahmedom Al-Rashidom, direktorom za sigurnost u jednoj od vodećih kompanija za solarne instalacije u Dubaiju, UAE, pomogao sam razviti sveobuhvatne protokole sigurnosti od električnih luka koji su smanjili stopu incidenata za 95% kroz pravilnu procjenu opasnosti, pojačane zahtjeve za ličnu zaštitnu opremu (PPE) i obavezne procedure odenergetsiranja za sve radove na održavanju! 🛡️

Koje tehnologije konektora nude vrhunsku zaštitu od lukovnog pražnjenja?

Napredne tehnologije konektora pružaju poboljšanu zaštitu od opasnosti od lukova u PV sistemima.

Konektori za superiornu zaštitu od lukova struje uključuju više naprednih tehnologija, uključujući poboljšane kontaktne materijale s izvrsnom otpornošću na luk i niskom kontaktnom otporom, poboljšane dizajne kućišta koristeći polimere otporne na luk s visokom otpornošću na praćenje, integrirane sigurnosne značajke poput dizajna sigurnog za dodir i mehanizama za pozitivno zaključavanje, brtvljenje protiv utjecaja okoline koje sprječava kontaminaciju i prodor vlage te napredne mogućnosti nadzora koje omogućuju rano upozorenje na nastajuće probleme. Ove tehnologije djeluju zajedno kako bi smanjile rizik od nastanka luka, ograničile oslobađanje energije luka i osigurale sigurniju radnju tijekom cijelog vijeka trajanja sustava.

Napredne kontaktne tehnologije

Srebro-pozlaćeni kontakti: Srebrna prevlaka pruža izvrsnu provodnost i otpornost na luk, istovremeno sprečavajući oksidaciju i koroziju.

Višeslojno pozlatarstvo: Napredni sistemi za pozlativanje s nikl barijerama i srebrnim površinama optimiziraju otpornost na koroziju i električne performanse.

Kontaktna geometrija: Optimizirana geometрија kontakta maksimizira površinu kontakta i pritisak, istovremeno minimizirajući koncentracije naprezanja.

Kontakti sa oprugom: Kontaktni sistemi sa oprugom održavaju konstantan pritisak tokom termičkih ciklusa i starenja.

Materijali za kućišta otporni na luk

Unaprijeđeni polimeri: Specijalizirane polimerne smjese s poboljšanom otpornošću na praćenje luka i zapaljivost.

Materijali punjeni staklenim vlaknima: Polimeri ojačani staklenim vlaknima pružaju poboljšanu mehaničku čvrstoću i dimenzionalnu stabilnost.

UV stabilizatori: Napredni paketi UV stabilizatora osiguravaju dugoročne vanjske performanse bez degradacije.

Formulacije bez halogena: Ekološki prihvatljivi materijali bez halogena koji zadržavaju vrhunsku otpornost na luk.

Integrisane sigurnosne značajke

Sigurnosna značajka	Standardni konektori	Napredni konektori	Poboljšanje sigurnosti
Zaštita od dodira	Osnovno prekrivanje	Potpuno siguran dizajn za dodir	Eliminira slučajni kontakt
Mehanizam zaključavanja	Jednostavno prianjanje na trenje	Pozitivna mehanička brava	Sprječava slučajno isključivanje
Status veze	Vizuelni pregled	Integrisani pokazatelji	Provjera jasne veze
Ograničenje luka	Minimalna zaštita	Poboljšane barijere za luk	Ograničite širenje luka

Sistemi zaštite okoliša

Višestupanjsko brtvljenje: Više brtvenih barijera, uključujući primarne i sekundarne brtve, za maksimalnu zaštitu od utjecaja okoliša.

Raspuštanje pritiska: Integrisani sistemi za oslobađanje pritiska koji sigurno ispuštaju gasove tokom događaja lukova bez ugrožavanja zaptivenosti.

Barijere protiv korozije: Napredni sistemi za zaštitu od korozije koji sprečavaju propadanje u surovim uslovima.

Otpornost na kontaminaciju: Dizajni koji otporno sprječavaju nakupljanje kontaminacije i održavaju performanse u prljavim okruženjima.

Pametne tehnologije nadzora

Praćenje otpora: Praćenje otpora veze u stvarnom vremenu za otkrivanje problema u nastajanju prije nego što izazovu lukovsko pražnjenje.

Senziranje temperature: Integrisani senzori temperature koji pružaju rano upozorenje o uslovima pregrijavanja.

Detekcija luka: Napredni algoritmi za detekciju luka koji mogu prepoznati stanja prije nastanka luka i razvijajuće se kvarove.

Bežična komunikacija: IoT povezivost koja omogućava daljinski nadzor i mogućnosti prediktivnog održavanja.

Specijalizirani konektori za lukove

Dizajni za ograničavanje struje: Konektori koji uključuju karakteristike ograničenja struje kako bi se smanjila raspoloživa kratkospojna struja.

Brzo odspajanje: Mekanizmi za brzo odspajanje koji omogućavaju brzo isključivanje napajanja tokom hitnih situacija.

Ocjene za eksplozivne uslove: Specijalizirani konektori za opasne lokacije koji apsorbuju energiju luka i sprječavaju paljenje.

Mogućnost visokog napona: Unaprijeđeni izolacijski sistemi za primjene visokog napona s povećanim rizikom od lučnog luka.

Testiranje i certificiranje

Testiranje lukovih grešaka: Sveobuhvatno testiranje grešaka u strujnom krugu za potvrdu performansi konektora u uslovima greške.

Termalno cikliranje: Prošireni testovi termičkog ciklusa za osiguranje dugoročne pouzdanosti i otpornosti na luk.

Testiranje okoliša: Testovi ubrzanog starenja uključujući izlaganje UV zračenju, temperaturne cikluse i izlaganje kontaminaciji.

Certifikati o sigurnosti: Certifikati o sigurnosti trećih strana, uključujući odobrenja UL, IEC i TUV za primjene pri lukovima.

U Bepto, naši solarni konektori nove generacije imaju patentirana polimerna kućišta otporna na luk, srebrno presvučene opružne kontakte s otporom od 0,15 miliohoma, integrirano praćenje temperature i dizajn siguran za dodir koji pruža bolju zaštitu od bljeska luka nego standardni konektori! 🔬

Kako možete provesti sveobuhvatne programe prevencije arka pražnjenja?

Uspješna prevencija luka kratkog spoja zahtijeva sistematsku primjenu više koordiniranih strategija.

Sveobuhvatni programi prevencije lukova struje integrišu procjenu opasnosti i analizu rizika za identifikaciju potencijalnih izvora lukova struje, pravilan izbor opreme uključujući konektore otporne na luk i zaštitne uređaje, detaljne sigurnosne procedure koje pokrivaju prakse instalacije i održavanja, sveobuhvatne programe obuke za sav osoblje, redovne protokole inspekcije i testiranja za održavanje integriteta sistema, te procese kontinuiranog poboljšanja koji uključuju naučene lekcije i nove tehnologije.Implementacija zahtijeva snažnu posvećenost menadžmenta, adekvatne resurse i sistematski pristup koji obuhvata sve aspekte prevencije lukova struje od projektovanja do rada.

Okvir za razvoj programa

Procjena rizika: Sveobuhvatna procjena svih potencijalnih opasnosti od lučnog luka tokom životnog ciklusa PV sistema.

Razvoj politike: Jasne politike i procedure koje pokrivaju sve aspekte prevencije i odgovora na lukovske iskre.

Raspodjela resursa: Adequatni budžetski i kadrovski resursi za provođenje i održavanje programa prevencije.

Posvećenost menadžmenta: Snažna podrška rukovodstva i odgovornost za postizanje uspješnosti u prevenciji arka bljeska.

Kriteriji za odabir opreme

Specifikacije konektora: Detaljne specifikacije za konektore otporne na luk, uključujući otpor kontakata, ocjene otpornosti na okoliš i sigurnosne karakteristike.

Odabir zaštitnog uređaja: Pravilna selekcija i koordinacija prekidači za zaštitu od arka⁵ i druga zaštitna sredstva.

Zahtjevi za ličnu zaštitnu opremu: Sveobuhvatni izbor lične zaštitne opreme na osnovu analize opasnosti od lukova kratkog spoja i energetskih proračuna.

Oprema za testiranje: Odgovarajuća ispitna oprema za verifikaciju instalacije i tekuće testiranje održavanja.

Postupci instalacije i održavanja

Kategorija postupaka	Ključni zahtjevi	Učestalost	Odgovornost
Kontrola kvaliteta instalacije	Provjera obrtnog momenta, ispitivanje otpora	Svaka instalacija	Instalaterska ekipa
Vizuelni pregled	Integritet veze, stanje kućišta	Mjesečno	Održavanje
Termovizija	Identifikacija žarišta	Trosmjesečno	Kvalificirani tehničar
Električno testiranje	Otpor, ispitivanje izolacije	Godišnje	Certificirani električar

Komponente programa obuke

Osnovna svijest: Opasnosti od arka, principi prevencije i hitni odgovor za sve osoblje.

Tehnička obuka: Detaljna tehnička obuka za osoblje za održavanje i instalaciju o ispravnim procedurama.

Specijalizirana obuka: Napredna obuka za kvalifikovane osobe koje rade na pod naponom sistemima.

Hitni odgovor: Specijalizirana obuka za osoblje za hitni odgovor, uključujući medicinsku prvu pomoć.

Praćenje i inspekcija

Preventivno održavanje: Planirane aktivnosti održavanja osmišljene da identificiraju i otklone potencijalne opasnosti od lukovog pražnjenja.

Praćenje stanja: Napredni sistemi za nadzor koji prate zdravlje sistema i otkrivaju probleme u razvoju.

Metrike performansi: Ključni pokazatelji uspješnosti koji mjere učinkovitost programa prevencije arka.

Analiza trendova: Analiza podataka inspekcije i nadzora radi identifikacije trendova i mogućnosti za poboljšanje.

Kontinuirano poboljšanje

Istraživanje incidenta: Detaljna istraga svih incidenata lukovog pražnjenja radi utvrđivanja osnovnih uzroka i mogućnosti prevencije.

Ažuriranja tehnologije: Redovna procjena novih tehnologija i najboljih praksi za prevenciju luka električnog pražnjenja.

Ažuriranja procedura: Redovno preispitivanje i ažuriranje procedura na osnovu iskustva i razvoja u industriji.

Pregled učinka: Redovni pregled učinka i efikasnosti programa sa menadžmentom i dionicima.

Dokumentacija i usklađenost

Dokumentacija analize opasnosti: Potpuna dokumentacija analize opasnosti od lukova kratkog spoja, uključujući proračune i pretpostavke.

Dokumentacija postupka: Detaljni pisani postupci za sve aktivnosti prevencije arka.

Zapisnik o obuci: Potpuni zapisi o svim aktivnostima obuke i kvalifikacijama osoblja.

Zapisnici inspekcije: Opsežna evidencija svih inspekcija, ispitivanja i radova na održavanju.

Radeći s Marijom Rodriguez, menadžericom operacija u solarnoj elektrani snage 100 MW u Teksasu, pomogao sam u implementaciji sveobuhvatnog programa prevencije arka koji je postigao pouzdanost konektora od 99,81 TP3T kroz sistematsku procjenu opasnosti, poboljšane specifikacije konektora, stroge protokole obuke i strategije prediktivnog održavanja! 📊

Zaključak

Sprječavanje lučnog luka u PV sistemima zahtijeva sveobuhvatan pristup koji obuhvata odabir opreme, prakse instalacije, sigurnosne procedure i kontinuirano održavanje. Kvalitetni konektori igraju ključnu ulogu održavanjem konekcija s niskom otpornošću, pružanjem zaštite od utjecaja okoline i ugrađivanjem dizajna otpornog na lučnu struju koji minimizira rizik od nastanka lučnog luka. Uspješni programi prevencije integrišu odgovarajuću procjenu opasnosti, napredne tehnologije konektora, sveobuhvatne sigurnosne protokole i kontinuirano praćenje kako bi se osigurao siguran rad tokom cijelog vijeka trajanja sistema. Ulaganje u pravilnu prevenciju arka donosi značajne dividende kroz smanjen rizik od povreda, niže troškove osiguranja, poboljšanu pouzdanost sistema i zaštitu vrijedne solarne imovine od katastrofalne štete.

Često postavljana pitanja o prevenciji arcske iskre u PV sistemima

1. Pregledajte službenu definiciju i opasnosti od lukovog pražnjenja iz Uprave za sigurnost i zdravlje na radu (OSHA). ↩

2. Razumjeti pojam dielektričke čvrstoće, maksimalnog električnog polja koje izolacijski materijal može izdržati bez propadanja i postajanja provodnim. ↩

3. Naučite ključne sigurnosne korake postupaka zaključavanja i označavanja (LOTO) kako ih definira OSHA za kontrolu opasne energije tokom rada i održavanja. ↩

4. Saznajte kako se Arc Thermal Performance Value (ATPV) koristi za ocjenjivanje nivoa zaštite koju pruža vatrostalna odjeća s oznakom za zaštitu od luka. ↩

5. Istražite tehnologiju iza prekidača za strujni krug pri arkovnim greškama (AFCI) i kako oni otkrivaju i gase opasne uvjete nastanka luka. ↩
