Как изпитването на импеданса на преноса определя количествено ефективността на екранирането на кабелните жлебове за ЕМС?

Въведение

Представете си, че откриете, че вашите "високоефективни" кабелни салници за електромагнитна съвместимост всъщност пропускат 100 пъти повече електромагнитни смущения, отколкото е посочено, което води до критични системни повреди в болнично съоръжение за ядрено-магнитен резонанс. Без подходящо тестване на импеданса на преноса, вие на практика летите на сляпо, когато става въпрос за ефективността на екранирането, като потенциално излагате чувствителното оборудване на опустошителни ЕМП, които могат да струват милиони в резултат на престой и рискове за безопасността.

Изпитването на трансферния импеданс определя количествено ефективността на екранирането на кабелните жлебове за ЕМС чрез измерване на електрическото свързване между външния екран и вътрешния проводник¹ при контролирани условия, обикновено изразена в милиомове на метър (mΩ/m), като стойности под 1 mΩ/m показват отлични характеристики на екраниране за честоти до 1 GHz, докато стойности над 10 mΩ/m предполагат неадекватна защита за чувствителни електронни приложения. Това стандартизирано измерване предоставя обективни данни за сравняване на различни проекти на ЕМС жлези и за потвърждаване на твърденията за ефективност.

Миналата година Маркус, инженер по проекти в германски център за изпитване на автомобили в Щутгарт, се сблъсква с повтарящи се проблеми с ЕМИ, които водят до невалидност на тестовете за електромагнитна съвместимост. Въпреки че използваше предполагаемо “първокласни” кабелни уплътнения за ЕМС, в тяхната беззвукова камера се появяваха смущения, които правеха невъзможни точните измервания. След като проведохме цялостно тестване на трансферното съпротивление на съществуващите им кабелни втулки и ги сравнихме с нашите сертифицирани решения за ЕМС, открихме, че продуктите на предишния им доставчик имат стойности на трансферното съпротивление, надвишаващи 15 mΩ/m - напълно неподходящи за прецизни среди за изпитване. Нашите заместващи салници достигнаха 0,3 mΩ/m, решавайки незабавно проблемите им със смущенията.

Съдържание

• Какво представлява импедансът на преноса и защо е важен?
• Как се извършва тестването на трансферния импеданс?
• Какви стойности на трансферния импеданс показват добро екраниране?
• Как различните дизайни на жлезите за електромагнитна съвместимост влияят на резултатите от тестовете?
• Какви са основните приложения на данните за трансферния импеданс?
• Често задавани въпроси относно изпитването на трансферния импеданс

Какво представлява импедансът на преноса и защо е важен?

Предавателният импеданс представлява основен показател за количествена оценка на ефективността на електромагнитната защита в кабелни сглобки и ЕМС-дупки.

Трансферният импеданс измерва електрическата връзка между външния екран на кабела и вътрешния му проводник, изразена като отношение на индуцираното напрежение към тока, протичащ по повърхността на щита², което осигурява честотно зависима характеристика на ефективността на екранирането, която е пряко свързана с ефективността на защитата от ЕМП в реални условия. Разбирането на този параметър позволява на инженерите да вземат информирани решения за избор на EMC жлези за критични приложения.

Физиката на трансферния импеданс

Преносният импеданс определя колко ефективно екрана предотвратява електромагнитното свързване:

Математическо определение:

• Предавателен импеданс (ZT) = индуцирано напрежение (V) / ток на екрана (I)
• Измерва се в омове на единица дължина (Ω/m или mΩ/m)
• Честотно зависим параметър, който обикновено се измерва от 10 kHz до 1 GHz
• По-ниските стойности показват по-добра ефективност на екранирането

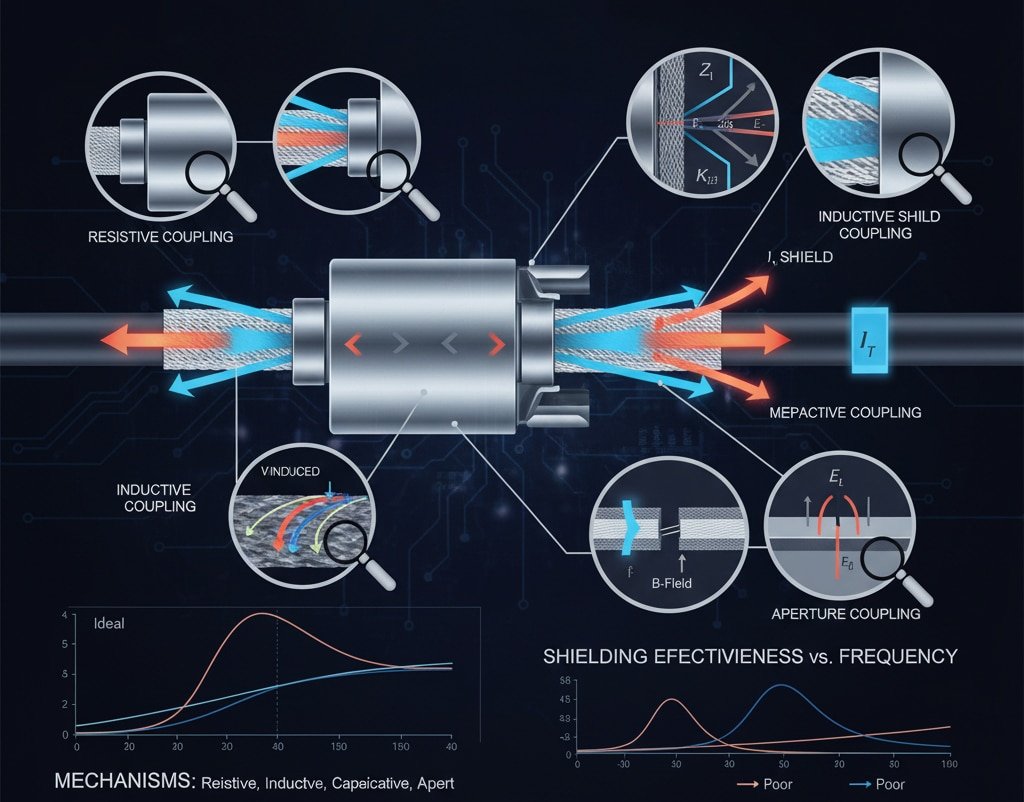

Физически механизми:

• Съпротивително свързване: DC съпротивление на материала на екрана
• Индуктивно свързване: Проникване на магнитното поле през пролуките на щита
• Капацитивно свързване: Свързване на електрическото поле през диелектрични материали
• Апертурно съединение: Електромагнитно изтичане през механични прекъсвания

Защо изпитването на импеданса на трансфера е от решаващо значение

Традиционните измервания на ефективността на екранирането често не успяват да уловят реалните резултати:

Ограничения на конвенционалните тестове:

• При измерванията на ефективността на екранирането (SE) се използват идеализирани условия на изпитване
• Измерванията на далечното поле не отразяват сценариите на свързване на близкото поле
• Статичните измервания пропускат честотно-зависимото поведение
• Не се отчитат ефектите на механичното напрежение върху екранирането

Предимства на трансферния импеданс:

• Директно измерване на връзката между екрана и проводника
• Отразява действителните условия на инсталиране
• Осигурява честотно зависима характеристика
• Корелира директно с нивата на чувствителност към ЕМП
• Позволява количествено сравнение между различни проекти

Индустриални стандарти и изисквания

Няколко международни стандарта регулират изпитването на импеданса на преноса:

Основни стандарти:

• IEC 62153-4-3: Триаксиален метод за измерване на трансферния импеданс³
• EN 50289-1-6: Методи за изпитване на комуникационни кабели
• MIL-C-85485: Военна спецификация за EMI/RFI екраниране
• IEEE 299: Стандарт за измерване на ефективността на екранирането

Типични изисквания според приложението:

• Телекомуникации: < 5 mΩ/m за високоскоростно предаване на данни
• Медицинско оборудване: < 1 mΩ/m за MRI и чувствително диагностично оборудване
• Аерокосмически/отбранителни технологии: < 0,5 mΩ/m за критични системи
• Индустриална автоматизация: < 3 mΩ/m за приложения за управление на процеси

Как се извършва тестването на трансферния импеданс?

Тестването на трансферния импеданс изисква специализирано оборудване и прецизни техники за измерване, за да се осигурят точни и повторяеми резултати.

Изпитването на преносния импеданс се извършва по триаксиалния метод, посочен в IEC 62153-4-3, при който образецът на кабела се монтира в прецизно приспособление за изпитване с конфигурация на вътрешния проводник, външния екран и външната тръба, а мрежовият анализатор измерва индуцираното напрежение върху вътрешния проводник при честоти от 10 kHz до 1 GHz.⁴. Нашата лаборатория поддържа пълна проследимост по международните стандарти за всички изпитвания на ЕМС жлези.

Тестова конфигурация и оборудване

Основно тестово оборудване:

• Векторен мрежов анализатор (VNA): Измерва комплексния импеданс в зависимост от честотата
• Приспособление за триаксиално изпитване: Осигурява контролирана среда за измерване
• Прецизни коаксиални кабели: Минимизиране на неопределеността на измерването
• Стандарти за калибриране: Осигуряване на точност и проследимост на измерванията
• Камера за околната среда: Контрол на температурата и влажността по време на тестването

Конфигурация на приспособлението за изпитване:

• Вътрешен проводник: Свързан към порта VNA за измерване на напрежението
• Щит на изпитание: Точка на инжектиране на ток за измерване на трансферния импеданс
• Външна тръба: Осигурява референтно заземяване и електромагнитна изолация
• Мрежа за терминиране: 50-омово съответствие на импеданса за точни измервания

Процедура за тестване стъпка по стъпка

Подготовка на пробата:

1. Монтиране на кабелен уплътнител за ЕМС в стандартизирано приспособление за изпитване
2. Осигуряване на правилни електрически връзки с определени стойности на въртящия момент
3. Проверка на непрекъснатостта на екрана и изолацията на вътрешния проводник
4. Документиране на примерна конфигурация и условия на околната среда

Процес на калибриране:

1. Извършване на калибриране на VNA с помощта на прецизни стандарти
2. Проверка на работата на приспособлението за изпитване с референтни образци
3. Определяне на границите на неопределеност и повторяемост на измерванията
4. Документиране на сертификатите за калибриране и веригата за проследимост

Изпълнение на измерванията:

1. Свързване на пробата към калибрирана тестова система
2. Задаване на параметрите на честотната настройка (обикновено 10 kHz - 1 GHz)
3. Прилагане на определени нива на тока (обикновено 100 mA)
4. Записване на данни за величината и фазата на трансферния импеданс
5. Повторни измервания за статистическо валидиране

Анализ и тълкуване на данните

Обработка на необработени данни:

• Преобразуване на измерванията на S-параметъра в стойности на трансферния импеданс
• Прилагане на корекционни коефициенти, зависещи от честотата
• Изчисляване на границите на неопределеността на измерването
• Генериране на стандартизирани тестови доклади

Показатели за ефективност:

• Максимален импеданс на прехвърляне: Максимална стойност в целия честотен диапазон
• Среден импеданс на прехвърляне: Средноквадратична стойност за оценка на широколентовия обхват
• Честотна характеристика: Идентифициране на резонансните честоти
• Характеристики на фазата: Важно за работата във времевата област

Хасан, който управлява нефтохимическо предприятие в Дубай, се нуждае от кабелни втулки за ЕМС за приложения в опасни зони, където защитата от експлозия и екранирането на ЕМИ са от решаващо значение. Стандартните тестове за ефективност на екранирането не могат да осигурят подробните данни за честотната характеристика, необходими за сложните системи за управление на процесите. Нашето всеобхватно изпитване на импеданса на преноса показа, че макар няколко конкурентни продукта да отговарят на основните изисквания за екраниране, само нашите сертифицирани по ATEX ЕМС втулки поддържат постоянна ефективност под 2 mΩ/m в целия честотен спектър, което гарантира надеждната работа на техните критични системи за безопасност в суровата индустриална среда.

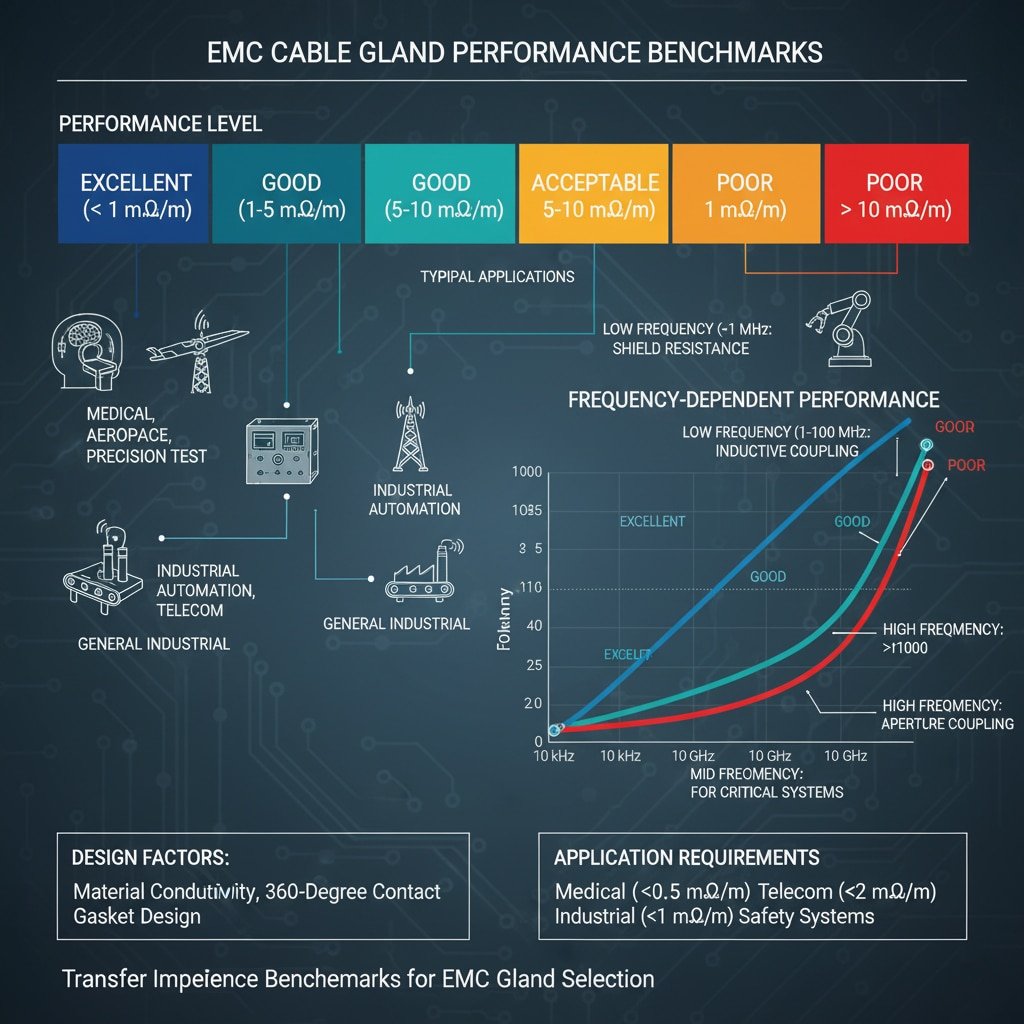

Какви стойности на трансферния импеданс показват добро екраниране?

Разбирането на референтните стойности на импеданса на преноса позволява правилен избор на ЕМС жлези за специфични изисквания за приложение и очаквания за производителност.

Стойностите на трансферния импеданс под 1 mΩ/m показват отлични характеристики на екраниране, подходящи за най-взискателните приложения, стойностите между 1-5 mΩ/m представляват добри характеристики за типични индустриални приложения, докато стойностите над 10 mΩ/m предполагат неадекватно екраниране, което може да компрометира работата на системата в чувствителни към ЕМИ среди. Нашите кабелни уплътнения за електромагнитна съвместимост постоянно постигат стойности под 0,5 mΩ/m благодарение на оптимизирания дизайн и производствени процеси.

Система за класифициране на резултатите

Ниво на изпълнение	Диапазон на трансферния импеданс	Типични приложения	Примери за продукти на Bepto
Отличен	< 1 mΩ/m	Медицина, авиация, прецизно изпитване	Серия Premium EMC
Добър	1-5 mΩ/m	Индустриална автоматизация, Телекомуникации	Стандартна серия EMC
Приемливо	5-10 mΩ/m	Общопромишлени, търговски	Основни серии EMC
Беден	> 10 mΩ/m	Некритични приложения	Не се препоръчва

Съображения, зависещи от честотата

Трансферният импеданс варира значително в зависимост от честотата, което изисква внимателен анализ:

Производителност при ниски честоти (< 1 MHz):

• Доминирано от съпротивлението на щита
• Основният фактор е проводимостта на материала
• Типични стойности: 0,1-2 mΩ/m за качествени ЕМС-дупки
• Критично за смущения в честотата на захранването (50/60 Hz)

Производителност при средни честоти (1-100 MHz):

• Индуктивното свързване става значително
• Геометрията на конструкцията на щита влияе върху производителността
• Типични стойности: 0,5-5 mΩ/m за добре проектирани жлези
• Важно за радиочестотните смущения

Високочестотни характеристики (> 100 MHz):

• Апертурното свързване доминира
• Механичната прецизност става критична
• Типични стойности: 1-10 mΩ/m в зависимост от конструкцията
• Относимо към цифровия шум при превключване и хармоници

Фактори за проектиране, влияещи на производителността

Свойства на материала:

• Проводимост: По-високата проводимост намалява съпротивителното свързване
• Пропускливост: Магнитните материали осигуряват допълнително екраниране
• Дебелина: По-дебелите щитове обикновено подобряват производителността
• Обработка на повърхността: Покритията и покритията влияят на контактната устойчивост

Механичен дизайн:

• Натиск за контакт: Достатъчното притискане осигурява ниско съпротивление при контакт
• 360-градусова непрекъснатост: Премахва периферните пропуски
• Облекчаване на натоварването: Предотвратява механичното натоварване на връзките на екрана
• Дизайн на уплътнението: Проводимите уплътнения поддържат електрическата непрекъснатост

Специфични за приложението изисквания

Медицинско оборудване:

• Системите за магнитно-резонансна томография изискват < 0,1 mΩ/m, за да се предотвратят артефакти на изображението⁵
• Оборудването за наблюдение на пациенти се нуждае от < 0,5 mΩ/m за цялостност на сигнала
• Хирургичното оборудване изисква < 1 mΩ/m за предотвратяване на смущения

Телекомуникации:

• Оптичното оборудване се нуждае от < 2 mΩ/m за оптично-електрически интерфейси
• Оборудването на базовата станция изисква < 3 mΩ/m за обработка на сигнала
• Приложенията за центрове за данни се нуждаят от < 5 mΩ/m за високоскоростни цифрови сигнали

Индустриална автоматизация:

• Системите за управление на процеси изискват < 3 mΩ/m за цялостност на аналоговия сигнал
• Моторните задвижвания се нуждаят от < 5 mΩ/m, за да се предотврати смущението при превключване
• Системите за безопасност изискват < 1 mΩ/m за надеждна работа

Как различните дизайни на жлезите за електромагнитна съвместимост влияят на резултатите от тестовете?

Характеристиките на дизайна на кабелните уплътнения за ЕМС оказват пряко влияние върху ефективността на импеданса на предаване, като специфични конструктивни елементи осигуряват измерими подобрения в ефективността на екранирането.

Различните дизайни на ЕМС жлезите оказват значително влияние върху резултатите от импеданса на преноса, като 360-градусовите компресионни дизайни постигат 0,2-0,8 mΩ/m, контактите с пружинни пръсти достигат 0,5-2 mΩ/m, а базовите дизайни със скоби обикновено измерват 2-8 mΩ/m, докато усъвършенстваните многостепенни екранирания с проводими уплътнения могат да постигнат стойности под 0,1 mΩ/m за най-взискателните приложения. Нашата оптимизация на дизайна се фокусира върху минимизирането на всички механизми на свързване едновременно.

Проекти, базирани на компресия

Системи за 360-градусова компресия:

• Равномерна радиална компресия около целия кабелен екран
• Елиминира периферните пропуски, които причиняват свързване на отворите
• Постига се равномерно разпределение на контактното налягане
• Типично изпълнение: 0,2-0,8 mΩ/m в целия честотен диапазон

Функции на дизайна:

• Конусовидни компресионни втулки за постепенно прилагане на натиск
• Множество зони на компресия за излишно екраниране
• Интегрирането на деформационното облекчение предотвратява концентрацията на напрежение
• Избор на материали, оптимизирани за проводимост и издръжливост

Контактни системи с пружина и пръст

Радиална пружина Контакти:

• Множество пружинни пръсти осигуряват излишни електрически връзки
• Саморегулиращото се налягане на контакта се адаптира към вариациите на кабела
• Поддържа електрическа непрекъснатост при вибрации и термични цикли
• Типично изпълнение: 0,5-2 mΩ/m в зависимост от гъстотата на пръстите

Фактори за ефективност:

• Материалът на пръстите и покритието влияят на контактната устойчивост
• Разпределението на контактната сила влияе върху равномерността на екранирането
• Броят на контактните точки определя нивото на резервиране
• Контролът на механичния толеранс осигурява постоянна производителност

Подходи за многоетапно екраниране

Каскадни екраниращи елементи:

• Свързване на основния екран за основна защита от ЕМИ
• Вторично уплътнение за допълнителна изолация
• Третична бариера за максимална ефективност
• Типична производителност: < 0,1 mΩ/m за първокласни модели

Разширени функции:

• Проводими еластомерни уплътнения за уплътняване на околната среда
• Феритно зареждане за затихване на магнитното поле
• Преходи с градиран импеданс за минимизиране на отраженията
• Вградено филтриране за потискане на специфични честоти

Сравнителен анализ на ефективността

Компромиси при оптимизацията на дизайна:

• Съотношение цена/производителност: Премиум проектите струват 2-3 пъти повече, но постигат 10 пъти по-добро екраниране
• Сложност на инсталацията: Усъвършенстваните конструкции изискват по-прецизни процедури за инсталиране
• Издръжливост на околната среда: По-добрите конструкции на екраниране обикновено предлагат по-добра защита на околната среда
• Изисквания за поддръжка: Конструкциите с по-висока производителност често изискват по-рядка поддръжка

Характеристики на честотната характеристика:

• Обикновените конструкции на скоби показват слаби високочестотни характеристики
• Системите с пружинни пръсти поддържат постоянна реакция на средните честоти
• Дизайнът на компресията е отличен в целия честотен спектър
• Многоетапни подходи за оптимизиране на производителността за конкретни приложения

Въздействие върху качеството на производството

Изисквания за прецизно производство:

• Толерансите на размерите влияят върху равномерността на контактното налягане
• Повърхностното покритие оказва влияние върху контактната устойчивост
• Процедурите за сглобяване оказват влияние върху крайната производителност
• Тестването за контрол на качеството гарантира съответствие със спецификациите

Предимства на производството на Bepto:

• CNC обработката осигурява прецизен контрол на размерите
• Автоматизираното сглобяване поддържа постоянно качество
• Електрическото тестване на 100% потвърждава ефективността
• Статистическият контрол на процеса следи за отклоненията в производството

Какви са основните приложения на данните за трансферния импеданс?

Данните за трансферния импеданс изпълняват множество важни функции в процесите на проектиране, спецификация и валидиране на ЕМС в различни индустрии и приложения.

Данните за трансферния импеданс са от съществено значение за валидирането на проектирането на системи за ЕМС, оценката на конкурентни продукти, проверката на съответствието със спецификациите, разследванията за анализ на откази и процесите за контрол на качеството, което позволява на инженерите да вземат решения, базирани на данни, относно избора на кабелни жлебове за ЕМС и да оптимизират цялостната производителност на системата за електромагнитна съвместимост. Предоставяме изчерпателни протоколи от изпитвания с всяка доставка на EMC жлези за валидиране от клиента.

Утвърждаване и оптимизиране на дизайна

Моделиране на ЕМС на системно ниво:

• Входни данни за софтуер за електромагнитно моделиране
• Прогнозиране на цялостната ефективност на екранирането на системата
• Идентифициране на потенциални пътища за свързване на ЕМИ
• Оптимизиране на стратегиите за прокарване на кабели и заземяване

Прогноза за представянето:

• Изчисляване на очакваните нива на смущения
• Оценка на границите на безопасност за съответствие с ЕМС
• Оценка на алтернативите на дизайна преди създаването на прототипи
• Оценка на риска за електромагнитна съвместимост

Спецификация и обществени поръчки

Разработване на техническа спецификация:

• Установяване на минимални изисквания за изпълнение
• Определяне на методи за изпитване и критерии за приемане
• Създаване на протоколи за осигуряване на качеството
• Разработване на процедури за квалификация на доставчиците

Оценка на доставчика:

• Обективно сравнение на конкурентни продукти
• Проверка на твърденията на производителя за ефективност
• Оценка на последователността и качеството на производството
• Дългосрочно наблюдение на работата на доставчика

Съответствие и сертифициране

Съответствие с нормативната уредба:

• Демонстриране на съответствие с директивата за електромагнитна съвместимост
• Подкрепа за процесите на сертифициране на продукти
• Документация за подаване на регулаторни документи
• Доказателства за твърденията за електромагнитна съвместимост

Индустриални стандарти:

• Проверка на съответствието със стандартите (IEC, EN, MIL и др.)
• Подкрепа за програми за сертифициране от трети страни
• Изисквания към документацията на системата за качество
• Проверка на спецификацията на клиента

Анализ на откази и отстраняване на неизправности

Анализ на първопричината:

• Разследване на повреди на системите, свързани с ЕМИ
• Идентифициране на механизмите за влошаване на екранирането
• Оценка на ефектите от инсталирането и поддръжката
• Разработване на планове за коригиращи действия

Мониторинг на изпълнението:

• Проследяване на дългосрочните тенденции в представянето
• Откриване на постепенно влошаване на екранирането
• Утвърждаване на процедурите за поддръжка и ремонт
• Оптимизиране на графиците за замяна

Контрол на качеството и производство

Контрол на качеството на производството:

• Входяща инспекция на компонентите на ЕМС
• Контрол на процесите за производствени операции
• Окончателно валидиране на продукта преди изпращане
• Статистически мониторинг и подобряване на качеството

Непрекъснато подобрение:

• Идентифициране на възможностите за оптимизация на дизайна
• Валидиране на подобрения в производствения процес
• Сравнителен анализ с конкурентни продукти
• Удовлетвореност на клиентите и обратна връзка за работата

Заключение

Изпитването на трансферния импеданс представлява златен стандарт за количествено определяне на ефективността на екранирането на кабелните жлебове за ЕМС, като предоставя обективните данни, необходими за осигуряване на надеждна електромагнитна съвместимост в критични приложения. Благодарение на нашите всеобхватни възможности за тестване и десетгодишен опит сме доказали, че правилното измерване и специфициране на импеданса на прехвърляне може да предотврати скъпоструващи повреди на ЕМИ, като същевременно оптимизира работата на системата. В Bepto ние не просто произвеждаме кабелни втулки за ЕМС - ние предлагаме цялостни решения за електромагнитна съвместимост, подкрепени от строги изпитвания и валидиране. Когато избирате нашите продукти за ЕМС, вие получавате измерими данни за производителността, които ви дават увереност в най-взискателните ви приложения. Нека нашият опит в областта на трансферния импеданс ви помогне да постигнете успех в областта на електромагнитната съвместимост! 😉

Често задавани въпроси относно изпитването на трансферния импеданс

1. “Ефективност на екранирането и преносен импеданс на кабелни сглобки”, https://ieeexplore.ieee.org/document/8755694. Определя измерването на електрическото свързване в системите за екраниране. Роля на доказателството: механизъм; Тип източник: изследване. Поддържа: параметри за измерване на електрическото свързване. ↩

2. “Анализ на екранирането на кабелите и импеданса на предаване”, https://ntrs.nasa.gov/citations/19930018357. Обяснява връзката между индуцираното напрежение и тока на екрана. Роля на доказателството: механизъм; Тип на източника: държавен. Подкрепя: фундаментално определение на съпротивлението при пренос. ↩

3. “IEC 62153-4-3:2013 Методи за изпитване на метални комуникационни кабели”, https://webstore.iec.ch/publication/6069. Описва международния стандарт за методологията на триаксиалното изпитване. Evidence role: general_support; Source type: standard. Подкрепя: стандартизирани методи за изпитване. ↩

4. “Измерване на трансферния импеданс на екранирани кабели с помощта на триаксиална настройка”, https://www.researchgate.net/publication/224647317_Transfer_impedance_measurement_of_shielded_cables_using_triaxial_setup. Подробности за изпълнението на тестовете в стандартизирани честотни обхвати. Роля на доказателството: механизъм; Тип източник: изследване. Подкрепя: конфигурация на честотния обхват за измервания на вътрешния проводник. ↩

5. “Електромагнитни смущения в апаратурата за магнитно-резонансна томография”, https://www.ncbi.nlm.nih.gov/pmc/articles/PMC6124894/. Определя нивата на ефективност на екранирането, необходими за избягване на влошаване на изображението. Роля на доказателството: статистика; Тип източник: изследване. Подкрепя: специфични изисквания за трансфер на импеданс за медицински изображения. ↩
