متى تحتاج إلى صناديق التوصيل المصنفة IP69K للغسيل عالي الضغط؟

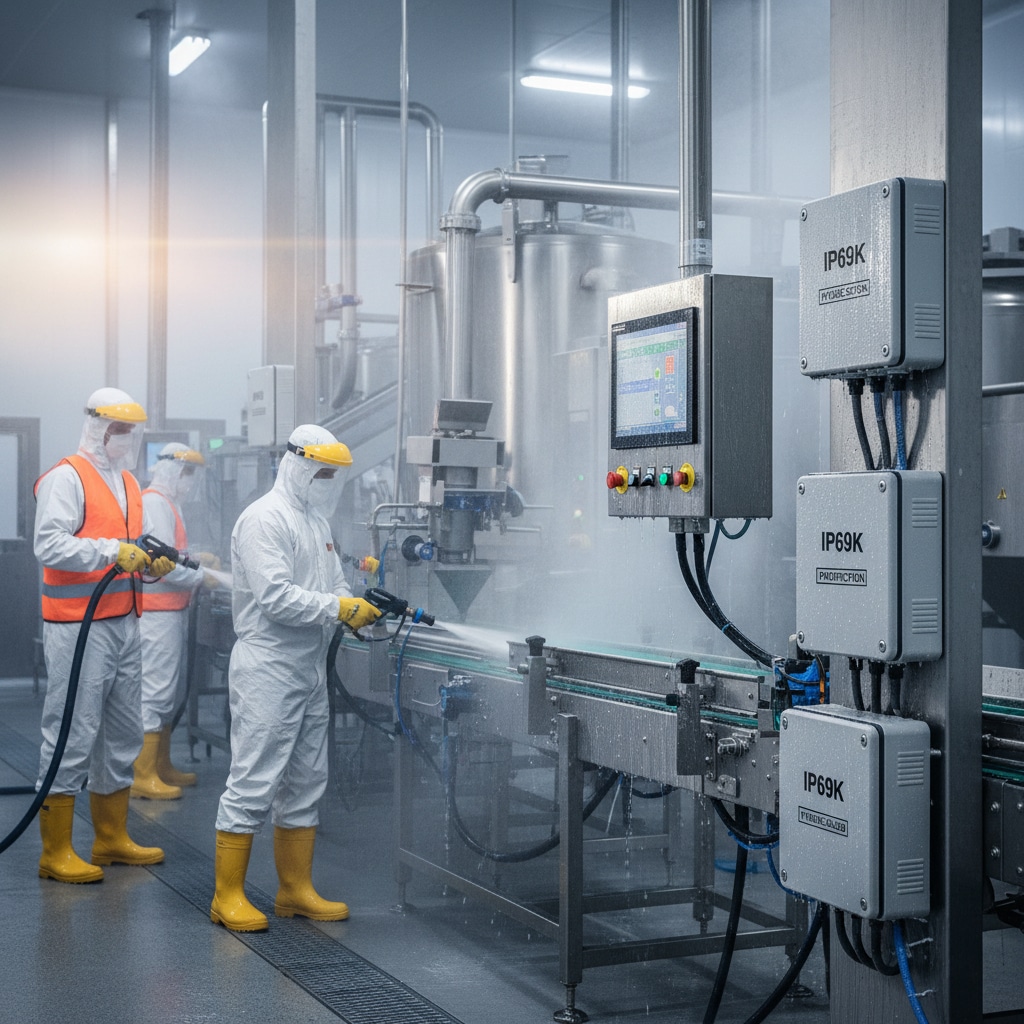

عندما شاهد توماس، مدير المنشأة في مصنع رئيسي لمعالجة الدواجن في أركنساس، صناديق التوصيل "المقاومة للماء" IP65 الخاصة به تفشل بشكل مذهل خلال أول دورة تعقيم بالضغط العالي، أدرك أنه ارتكب خطأً $75,000. فقد اخترق الماء الساخن عند درجة حرارة 80 درجة مئوية وضغط 100 بار كل مانع تسرب، مما تسبب في تعطل المعدات وإيقاف الإنتاج لمدة ثلاثة أيام خلال موسم الذروة.

صناديق التوصيل المصنفة IP69K¹ ضرورية للتطبيقات التي تنطوي على إجراءات غسيل عالية الضغط ودرجة الحرارة العالية الشائعة في معالجة الأغذية وتصنيع الأدوية والصناعات الكيميائية. يجب أن تتحمل هذه العبوات نفاثات المياه عند ضغط 80-100 بار ودرجات حرارة تصل إلى 80 درجة مئوية مع الحفاظ على الحماية الكهربائية الكاملة.

لا يتعلق الأمر فقط بكونها "مقاومة للماء بشكل إضافي" - يمثل IP69K أعلى مستوى من الحماية ضد دخول المياه، وهو مصمم خصيصًا لبيئات الغسيل الأكثر تطلبًا. من خلال خبرتي في Bepto Connector، رأيت كيف يمكن لتصنيف IP الخاطئ أن يوقف خطوط الإنتاج بأكملها ويخلق مخاطر جسيمة على السلامة. دعني أرشدك إلى متى وكيف تحدد حماية IP69K بشكل صحيح.

جدول المحتويات

• ما معنى حماية IP69K بالضبط؟
• ما هي الصناعات والتطبيقات التي تتطلب IP69K؟
• كيف تختار صندوق التوصيل IP69K المناسب؟
• ما هي متطلبات التركيب والصيانة؟
• الأسئلة الشائعة حول صناديق التوصيل المصنفة IP69K

ما معنى حماية IP69K بالضبط؟

يمثل IP69K الحماية القصوى ضد دخول المياه ذات الضغط العالي والحرارة العالية. يساعدك فهم متطلبات الاختبار المحددة على تحديد ما إذا كان هذا المستوى من الحماية ضرورياً لتطبيقك.

معلمات اختبار IP69K

التعيين "K"
يشير الحرف "K" في IP69K إلى التوافق مع معيار DIN 40050-9²مصممة خصيصاً للمركبات على الطرقات ولكنها معتمدة في مختلف الصناعات التي تتطلب حماية قصوى من الغسيل.

شروط الاختبار (حسب DIN 40050-9):

• ضغط المياه: 80-100 بار (1160-1450 رطل لكل بوصة مربعة)
• درجة حرارة الماء: 80 درجة مئوية ± 5 درجات مئوية (176 درجة فهرنهايت)
• مسافة الفوهة: 100-150 مم من سطح الضميمة
• زاوية الرش: 0 درجة و30 درجة و60 درجة و90 درجة على جميع الأسطح
• مدة الاختبار: 30 ثانية لكل زاوية، لكل سطح
• معدل التدفق: 14-16 لترًا في الدقيقة

معايير النجاح:

• لا يمكن اكتشاف دخول الماء داخل الضميمة
• يجب أن تظل جميع الوظائف الكهربائية قيد التشغيل
• عدم حدوث تشوه دائم أو تلف في أنظمة الإغلاق

مقارنة مع تصنيفات IP الأخرى

يساعد فهم التدرج في توضيح متى يكون IP69K ضرورياً:

تصنيف IP	الحماية من الغبار	حماية المياه	التطبيق النموذجي
IP65	محكم الغبار	نفث الماء (فوهة 6.3 مم، 12.5 لتر/الدقيقة)	صناعي عام
IP66	محكم الغبار	نفاثات مياه قوية (فوهة 12.5 مم، 100 لتر/الدقيقة)	بحري، خارجي
IP67	محكم الغبار	غمر مؤقت (1 متر، 30 دقيقة)	المناطق المعرضة للفيضانات
IP68	محكم الغبار	الغمر المستمر	التطبيقات تحت الماء
IP69K	محكم الغبار	نفاثات الماء الساخن عالية الضغط	بيئات الغسيل

الفرق الحرج: يعالج IP69K على وجه التحديد التنظيف بالرذاذ عالي الضغط والحرارة العالية الذي يمكن أن يخترق موانع التسرب التي تقاوم الماء أو الغمر تحت ضغط منخفض.

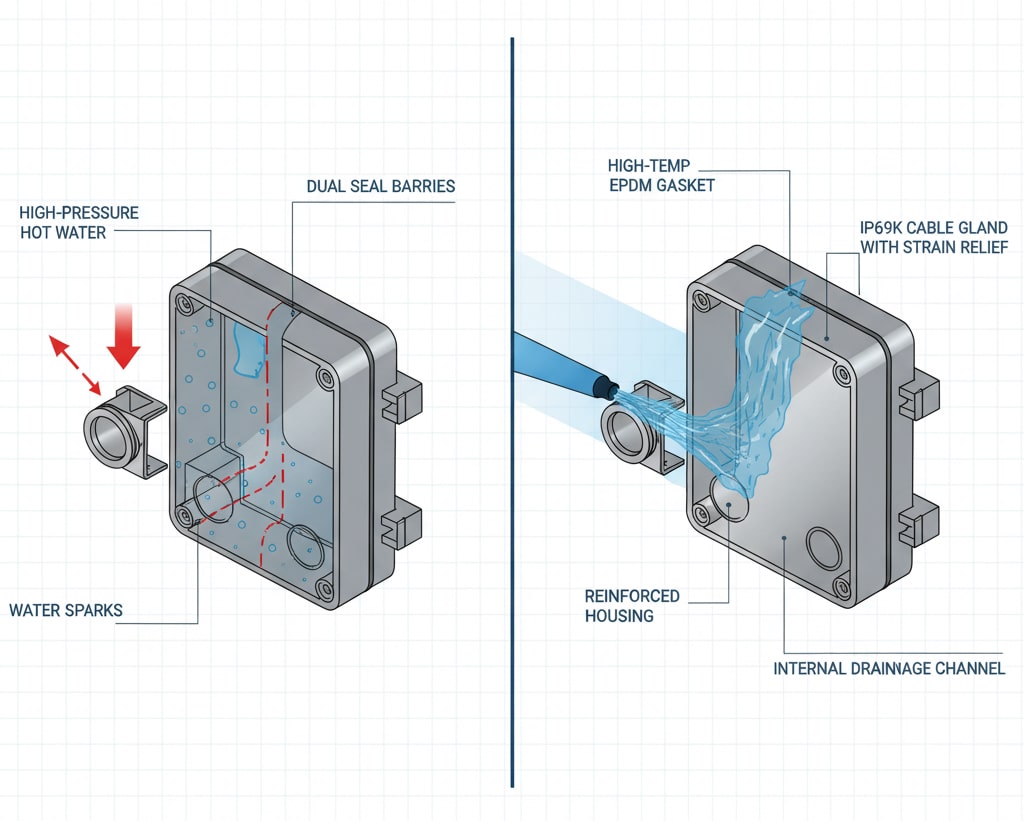

المتطلبات الفنية للتوافق مع IP69K

تصميم نظام الختم:

• حواجز الختم المتعددة: أنظمة الختم الأولية والثانوية
• اللدائن عالية الحرارة: موانع تسرب EPDM أو FKM أو السيليكون المصنوعة من السيليكون والمصنفة ل 80 درجة مئوية فأكثر
• ختم الضغط: الحفاظ على الضغط الإيجابي تحت الضغط التفاضلي
• أنظمة الصرف: قنوات تصريف داخلية لإعادة توجيه أي دخول ضئيل إلى الداخل

بناء المساكن:

• اختيار المواد: الفولاذ المقاوم للصدأ 316L أو اللدائن الحرارية عالية الجودة
• سُمك الجدار: 3 مم على الأقل للبلاستيك، و2 مم للفولاذ المقاوم للصدأ
• التعزيز: تضليع داخلي لمنع الانحراف تحت الضغط
• تشطيب السطح: أسطح ملساء لمنع احتباس محلول التنظيف

أنظمة إدخال الكابلات:
هنا تصبح خبرة Bepto بالغة الأهمية! تتعطل غدد الكابلات القياسية في ظروف IP69K:

متطلبات غدة الكابل IP69K:

• ختم مزدوج: كل من غلاف الكابل وختم الموصلات الفردية
• المواد ذات درجة الحرارة العالية: موانع تسرب مصنفة للتشغيل المستمر عند 80 درجة مئوية
• مقاومة الضغط: تحمل 100 بار بدون بثق مانع التسرب
• التوافق الكيميائي: مقاومة مواد التنظيف الكيميائية والمعقمات

ما هي الصناعات والتطبيقات التي تتطلب IP69K؟

تُعد الحماية IP69K ضرورية في الصناعات التي يكون فيها التنظيف عالي الضغط والحرارة العالية إلزاميًا للنظافة أو السلامة أو الامتثال التنظيمي. يساعد فهم هذه التطبيقات في تبرير الاستثمار في الحماية المتميزة.

تجهيز الأغذية والمشروبات

التطبيقات الإلزامية:

• تجهيز اللحوم: تشترط وزارة الزراعة الأمريكية التعقيم بالضغط العالي بين عمليات الإنتاج
• عمليات الألبان: تعمل أنظمة CIP (التنظيف المكاني) عند درجة حرارة 80 درجة مئوية وضغط عالٍ
• إنتاج المشروبات: تتطلب البيئات المعقمة بروتوكولات تنظيف صارمة
• عمليات المخابز: يخلق غبار الدقيق والغسيل في درجات الحرارة العالية تحديات مزدوجة

الدوافع التنظيمية:

• الامتثال لنظام تحليل المخاطر ونقاط التحكم ونقاط المراقبة الحرجة³: تتطلب نقاط التحكم الحرجة لتحليل المخاطر تنظيفًا شاملاً
• لوائح هيئة الغذاء والدواء الأمريكية⁴: ينص الجزء 110 من اللوائح الفيدرالية الأمريكية رقم 21 CFR الجزء 110 على قابلية المعدات للتنظيف
• إرشادات وزارة الزراعة الأمريكية: تتطلب FSIS إجراءات محددة للتنظيف والتعقيم
• معايير BRC: اتحاد البيع بالتجزئة البريطاني يطالب بمعدات مقاومة للغسيل

دراسة حالة: قامت منشأة كبرى لمعالجة الجبن في ويسكونسن بالترقية إلى صناديق التوصيل IP69K بعد تكرار الأعطال أثناء دورات التنظيف المكاني. أدى استثمار $200,000T إلى القضاء على أكثر من 15 حادثة عطل سنوية وتقليل وقت التنظيف بمقدار 30% بسبب تحسين موثوقية المعدات.

تصنيع المستحضرات الصيدلانية

التطبيقات الحرجة:

• التصنيع المعقم: متطلبات USP 797 لمناطق التعقيم المركب المعقم
• إنتاج API: معالجة المكونات الصيدلانية النشطة مع التعرض للمذيبات
• تصنيع الأجهزة اللوحية: متطلبات التحكم في الغبار ومتطلبات التحقق من صحة التنظيف
• مناطق التعبئة والتغليف: مناطق ذات نظافة عالية مع دورات غسيل متكررة

متطلبات فريدة من نوعها:

• وثائق التحقق من الصحة: التحقق الكامل من صحة التنظيف باستخدام معدات IP69K
• إمكانية تتبع المواد: مواد متوافقة مع إدارة الغذاء والدواء الأمريكية مع وثائق كاملة
• التحكم في التغيير: تتطلب إجراءات التنظيف المعتمدة اتساق المعدات
• الامتثال للتدقيق والامتثال: عمليات التفتيش المنتظمة التي تجريها إدارة الغذاء والدواء الأمريكية وعمليات التفتيش التنظيمية الدولية

الصناعات الكيميائية والبتروكيماوية

البيئات المتطلبة:

• المعالجة الكيميائية: مذيبات التنظيف القوية وإزالة التلوث بالضغط العالي
• مصافي التكرير: إزالة الهيدروكربونات وإجراءات الغسيل الآمن
• المواد الكيميائية المتخصصة: المعالجة على دفعات مع تنظيف تبديل المعدات
• الطلاء والطلاءات: إجراءات التنظيف القائمة على المذيبات وتغيير اللون

اعتبارات السلامة:

• تصنيف المنطقة الخطرة: معدات IP69K في مواقع الفئة I، القسم 1
• إزالة التلوث في حالات الطوارئ: التنظيف السريع للاستجابة السريعة للانسكابات الكيميائية
• سلامة الموظفين: منع المخاطر الكهربائية أثناء الغسيل في حالات الطوارئ
• الامتثال البيئي: منع التلوث أثناء عمليات التنظيف

النقل والمعدات المتنقلة

تطبيقات المركبات:

• نقل الطعام: الشاحنات المبردة والمقطورات المبردة ذات متطلبات الغسيل
• النقل الكيميائي: شاحنات الصهاريج التي تتطلب إزالة التلوث بين الحمولات
• معدات البناء: الآلات الثقيلة في البيئات المتربة والرطبة
• معدات زراعية: آلات الجمع والمعالجات مع التنظيف بالضغط العالي

التطبيقات البحرية:

• المنصات البحرية: رش الملح وغسل سطح السفينة بالضغط العالي
• سفن الصيد: معدات تجهيز الأسماك ذات المتطلبات الصحية
• التطبيقات البحرية: المواصفات العسكرية لمقاومة الغسيل
• سفن الرحلات البحرية: تنظيف المطبخ ومعدات خدمة الطعام

قام هيروشي، الذي يدير سفينة لتجهيز المأكولات البحرية في ألاسكا، بالتبديل إلى صناديق التوصيل IP69K الخاصة بنا بعد أن فقد الأنظمة الكهربائية أثناء عمليات غسيل سطح السفينة. قضت الترقية على مخاطر السلامة وخفضت تكاليف الصيانة بمقدار 60% على مدار موسمي صيد.

كيف تختار صندوق التوصيل IP69K المناسب؟

يتطلب اختيار صناديق التوصيل IP69K دراسة دقيقة للمواد والبناء ومتطلبات الاعتماد. يمكن أن يؤدي الاختيار الخاطئ إلى أعطال باهظة الثمن حتى مع أعلى تصنيف IP.

معايير اختيار المواد

خيارات الفولاذ المقاوم للصدأ:

• فولاذ مقاوم للصدأ 316L: مقاومة فائقة للتآكل في التطبيقات الغذائية والكيميائية
• فولاذ مقاوم للصدأ 304: فعالة من حيث التكلفة للبيئات الأقل عدوانية
• الفولاذ المقاوم للصدأ المزدوج: قوة معززة لتطبيقات الضغط العالي
• تشطيبات السطح: 2B، #4، أو مصقول كهربائيًا لمتطلبات النظافة المختلفة

بدائل اللدائن الحرارية:

• بولي كربونات: خيارات ممتازة لمقاومة الصدمات والشفافية
• PBT (بولي بيوتيلين تيريفثاليت): مقاومة كيميائية فائقة
• PEEK (بولي إيثيريكتون): مقاومة فائقة للمواد الكيميائية ودرجات الحرارة
• متغيرات مملوءة بالزجاج: قوة وثبات أبعاد معززة

مصفوفة اختيار المواد:

البيئة	المواد الموصى بها	الميزة الرئيسية	التكلفة النموذجية
تجهيز الأغذية	فولاذ مقاوم للصدأ 316L	الامتثال لإدارة الغذاء والدواء، وقابلية التنظيف	عالية
المعالجة الكيميائية	PEEK أو PBT	مقاومة المواد الكيميائية	عالية جداً
صناعي عام	بولي كربونات	مقاومة الصدمات، التكلفة	متوسط
بحري/بحري	فولاذ مقاوم للصدأ 316L	مقاومة التآكل	عالية

تقييم نظام الختم

تصميم الختم الأساسي:

• مانع تسرب الحلقة O: الأكثر شيوعاً وموثوقية للتطبيقات القياسية
• مانع تسرب الحشية: أفضل للحاويات الكبيرة ذات الانحراف المحتمل
• أختام الشفاه: حماية معززة ضد تفاضل الضغط المعزز
• الأنظمة المدمجة: أنواع متعددة من الأختام للحماية الزائدة عن الحاجة

اختيار مادة الختم:

• EPDM: مقاومة ممتازة للأوزون ودرجات الحرارة، متوفرة من الدرجة الغذائية
• FKM (فيتون): مقاومة فائقة للمواد الكيميائية في البيئات العدوانية
• سيليكون: نطاق درجة حرارة واسع، متوافق مع إدارة الغذاء والدواء الأمريكية
• PTFE: مقاومة كيميائية فائقة للاستخدامات القصوى

تصميم أخدود الختم:

• نسبة الضغط: 15-25% ضغط 15-25% لإحكام الإغلاق الأمثل
• أبعاد الأخدود: تفاوتات دقيقة تمنع انبثاق مانع التسرب
• تشطيب السطح: Ra 0.8 ميكرومتر كحد أقصى لملامسة مانع التسرب المناسب
• ميزات الصرف: قنوات لإعادة توجيه أي دخول للمياه بالحد الأدنى من المياه

متطلبات الاعتماد والاختبار

الشهادات الأساسية:

• DIN 40050-9: معيار شهادة IP69K الأساسي
• IEC 60529: معيار تصنيف IP الدولي
• مدرج في قائمة UL: شهادة السلامة في أمريكا الشمالية
• علامة CE: إعلان المطابقة الأوروبي

الشهادات الخاصة بالصناعة:

• 3-أ المعايير الصحية⁵: معدات تصنيع الألبان والأغذية
• إرشادات مجموعة البيئة والتنمية الاقتصادية في حالات الطوارئ الصحية: المجموعة الأوروبية للهندسة والتصميم الصحي
• المؤسسة القومية للخدمات الصحية الوطنية الدولية: شهادة الصحة والسلامة العامة
• ATEX/IECEx: شهادة الغلاف الجوي المتفجر عند الحاجة

وثائق الاختبار:

• تقارير الاختبار: نتائج اختبار IP69K كاملة مع الصور والبيانات
• الشهادات المادية: التوافق الكيميائي والامتثال للمعايير الغذائية
• نظام الجودة: شهادات الجودة ISO 9001 أو شهادات الجودة الخاصة بالصناعة
• إمكانية التتبع: التتبع الكامل للمواد والتصنيع

اختيار نظام إدخال الكابلات

متطلبات غدة الكابل IP69K:
في Bepto، نحن متخصصون في غدد الكابلات التي تحافظ على حماية IP69K:

ميزات التصميم:

• ضغط مزدوج: ختم منفصل على غلاف الكابل والموصلات
• الأختام ذات درجة الحرارة العالية: موانع تسرب EPDM أو FKM مصنفة ل 80 درجة مئوية متواصلة
• تخفيف الضغط: تصميم داخلي يمنع انبثاق مانع التسرب
• مقاومة المواد الكيميائية: متوافق مع مواد التنظيف الكيميائية والمعقمات

اعتبارات التركيب:

• مواصفات عزم الدوران: ضروري للحفاظ على سلامة مانع التسرب
• إعداد الكابلات: إجراءات التجريد والتحضير المناسبة
• فحص الختم: التحقق البصري من وضع الختم المناسب
• إجراءات الاختبار: بروتوكولات اختبار التسرب بعد التركيب

ما هي متطلبات التركيب والصيانة؟

يعد التركيب والصيانة المناسبين أمرًا بالغ الأهمية للحفاظ على حماية IP69K طوال دورة حياة المعدات. يمكن أن يؤدي سوء التركيب إلى إبطال فوائد تصنيفات الحماية الممتازة.

أفضل ممارسات التثبيت

تخطيط ما قبل التثبيت:

• التقييم البيئي: تأكيد ضغوط الغسيل الفعلية ودرجات الحرارة
• إعداد سطح التركيب: تأكد من تركيب مسطح وثابت مع تصريف مناسب
• توجيه الكابلات: تخطيط مسارات الكابلات لتقليل التعرض للرذاذ المباشر
• تخطيط الوصول: ضمان الوصول إلى الصيانة دون المساس بالحماية

إجراءات التركيب:

• تركيب الحشية: تحقق من وضع الحشية وضغطها بشكل مناسب
• عزم دوران السحابة: اتبع مواصفات الشركة المصنعة بدقة
• التحقق من الختم: الفحص البصري لجميع الأسطح المانعة للتسرب
• الصرف: تأكد من وجود تصريف مناسب بعيدًا عن الضميمة

تركيب الكابلات:

• اختيار الكابل: استخدم الكابلات المصنفة لظروف بيئة الغسيل
• تركيب الغدة: اتبع مواصفات عزم الدوران من أجل إحكام غلق مناسب
• تخفيف الضغط: منع حركة الكابلات التي يمكن أن تعرض الأختام للخطر
• حلقات التنقيط: تثبيت أسفل مداخل الكابلات لمنع انتقال المياه

التكليف والاختبار

بروتوكول الاختبار الأولي:

• الفحص البصري: الفحص الكامل لجميع الأختام والحشوات
• اختبار التسرب: اختبار الهواء منخفض الضغط للتحقق من سلامة مانع التسرب
• الاختبار الكهربائي: مقاومة العزل والتحقق من الاستمرارية
• التوثيق: تسجيل جميع نتائج الاختبار وتفاصيل التركيب

محاكاة الغسيل:

• اختبار الضغط: زيادة الضغط التدريجي للتحقق من أداء مانع التسرب
• اختبار درجة الحرارة: اختبار الماء الساخن في درجات حرارة التشغيل
• اختبار المدة: تعريض ممتد لمحاكاة دورات التنظيف الفعلية
• فحص ما بعد الاختبار: الفحص الداخلي بحثًا عن أي تسرب للمياه

متطلبات الصيانة

جدول الفحص الروتيني:

• أسبوعيًا: الفحص البصري أثناء دورات الغسيل العادية
• شهرياً: الفحص التفصيلي لموانع التسرب والحشوات
• ربع سنوي: التحقق من عزم الدوران لجميع أدوات التثبيت
• سنوياً: التفكيك الكامل واستبدال مانع التسرب

إجراءات استبدال الختم:

• فترات الاستبدال: كل 12-18 شهرًا في التطبيقات عالية الاستخدام
• اختيار الختم: استخدم الأختام البديلة المعتمدة من الشركة المصنعة فقط
• إجراءات التثبيت: اتبع إجراءات التثبيت الدقيقة
• الاختبار: اختبار التسرب الكامل بعد استبدال مانع التسرب

التنظيف والتعقيم:

• المواد الكيميائية المعتمدة: استخدم فقط مواد التنظيف والتعقيم المتوافقة
• حدود التركيز: اتبع إرشادات الشركة المصنعة لتركيزات المواد الكيميائية
• وقت الاتصال تقليل وقت التعرض للمواد الكيميائية الضارة
• إجراءات الشطف: شطف شامل لإزالة المخلفات الكيميائية

استكشاف المشكلات الشائعة وإصلاحها:

دخول المياه:

• الأعراض: الرطوبة داخل الضميمة، والتآكل، والأعطال الكهربائية
• الأسباب: الأختام التالفة، التركيب غير السليم، الضغط/درجة الحرارة الزائدة
• الحلول: استبدال مانع التسرب، والتحقق من التركيب، ومراقبة الضغط/درجة الحرارة

تحلل الختم:

• الأعراض: التشقق المرئي أو التصلب أو التورم في الأختام
• الأسباب: الهجوم الكيميائي، وتدوير درجة الحرارة، والتعرض للأشعة فوق البنفسجية
• الحلول: ترقية المواد، والتحقق من التوافق الكيميائي، والاستبدال الوقائي

تعلم توماس من أركنساس هذه الدروس جيدًا. بعد تنفيذ حل IP69K الكامل الخاص بنا مع إجراءات التركيب والصيانة المناسبة، عمل مصنع الدواجن الخاص به لمدة 18 شهرًا دون حدوث عطل كهربائي واحد أثناء دورات الغسيل. انخفضت تكاليف الصيانة لديه 70%، وتحسن الامتثال التنظيمي بشكل كبير. 😉

الخاتمة

تعتبر صناديق الوصلات المصنفة IP69K ضرورية للتطبيقات التي تنطوي على إجراءات غسيل عالية الضغط والحرارة العالية. الاستثمار في الحماية المتميزة يؤتي ثماره من خلال تقليل الصيانة وتحسين السلامة والامتثال التنظيمي. يعد الاختيار المناسب للمواد وأنظمة الإغلاق ومكونات إدخال الكابلات أمرًا بالغ الأهمية لتحقيق أداء IP69K الحقيقي. في Bepto Connector، نوفر حلول IP69K كاملة مع الخبرة اللازمة لضمان المواصفات المناسبة والتركيب والصيانة لضمان الموثوقية على المدى الطويل في بيئات الغسيل الأكثر تطلبًا.

الأسئلة الشائعة حول صناديق التوصيل المصنفة IP69K

1. تعرّف على المزيد حول الاختبارات والمعايير الصارمة وراء تصنيفات الحماية من الدخول (IP). ↩

2. يمكنك الوصول إلى الوثائق الرسمية للمعيار الألماني الذي يحدد معايير اختبار IP69K. ↩

3. فهم المبادئ الأساسية السبعة لنظام تحليل المخاطر ونقاط المراقبة الحرجة ونقاط التحكم الحرجة لإدارة سلامة الأغذية. ↩

4. مراجعة لوائح إدارة الغذاء والدواء الأمريكية المحددة لممارسات التصنيع الجيدة الحالية في تصنيع أو تعبئة أو حفظ الأغذية البشرية. ↩

5. استكشف معايير 3-A الصحية الرسمية لتصميم وتصنيع معدات تجهيز الأغذية الصحية. ↩
