منع تآكل الخيوط في تركيب صمامات الكابلات النحاسية

مقدمة

هل سبق لك أن شددت صمام كابل نحاسي لتشعر فجأة أنه توقف عن الحركة أثناء التثبيت؟ ذلك الإحساس المزعج بالطحن الذي يتبعه توقف الصمام عن الحركة للأمام أو للخلف؟ لقد واجهت للتو مشكلة تآكل الخيط، وهي واحدة من أكثر المشاكل إحباطًا وتكلفة في تثبيت صمامات الكابلات.

تآكل الخيط هو شكل من أشكال تآكل لاصق¹ حيث يتم لحام الأسطح المعدنية على البارد تحت الضغط والاحتكاك أثناء التثبيت، مما يتسبب في تلف خيوط صمامات الكابلات النحاسية أو تجريدها أو إتلافها بشكل دائم، ولكن يمكن منع ذلك تمامًا باستخدام التقنيات والمواد المناسبة.

أنا صموئيل، مدير المبيعات في Bepto Connector، وعلى مدار العقد الماضي، ساعدت عددًا لا يحصى من فرق التركيب على التعافي من حوادث الاحتكاك التي كلفت آلاف الدولارات من المعدات التالفة وتأخير المشاريع. سواء كنت تقوم بتركيب صمام واحد أو تجهيز منشأة صناعية بأكملها، فإن فهم أسباب حدوث الاحتكاك وكيفية منعه سيوفر لك الوقت والمال والإحباط الشديد. دعني أشاركك الحلول العملية التي تفي بالغرض.

جدول المحتويات

• ما هو تآكل الخيط ولماذا يحدث في الصمامات النحاسية؟
• كيف يؤدي تآكل الخيوط إلى إتلاف وصلات الكابلات والأغلفة؟
• ما هي أكثر طرق الوقاية فعالية من تآكل الخيوط؟
• كيفية التعافي من حالة الخيط المتآكل؟

ما هو تآكل الخيط ولماذا يحدث في الصمامات النحاسية؟

يحدث تآكل الخيط، المعروف أيضًا باسم اللحام البارد أو الانغلاق، عندما تلتصق النقاط المرتفعة المجهرية على أسطح الخيوط المتلاصقة ببعضها البعض تحت الضغط، مما يؤدي إلى تلف تدريجي يؤدي في النهاية إلى انغلاق الخيوط معًا.

على عكس التقطيع (حيث يتم قطع الخيوط) أو التقاطع (حيث يتم إزاحة الخيوط)، فإن الاحتكاك هو عملية تآكل لاصقة. عند تدوير الصمام، يولد الاحتكاك حرارة موضعية عند نقاط التلامس بين الخيوط. وبالاقتران مع قوى الضغط، يتسبب ذلك في ترابط المعدن بالمعدن على المستوى المجهري.

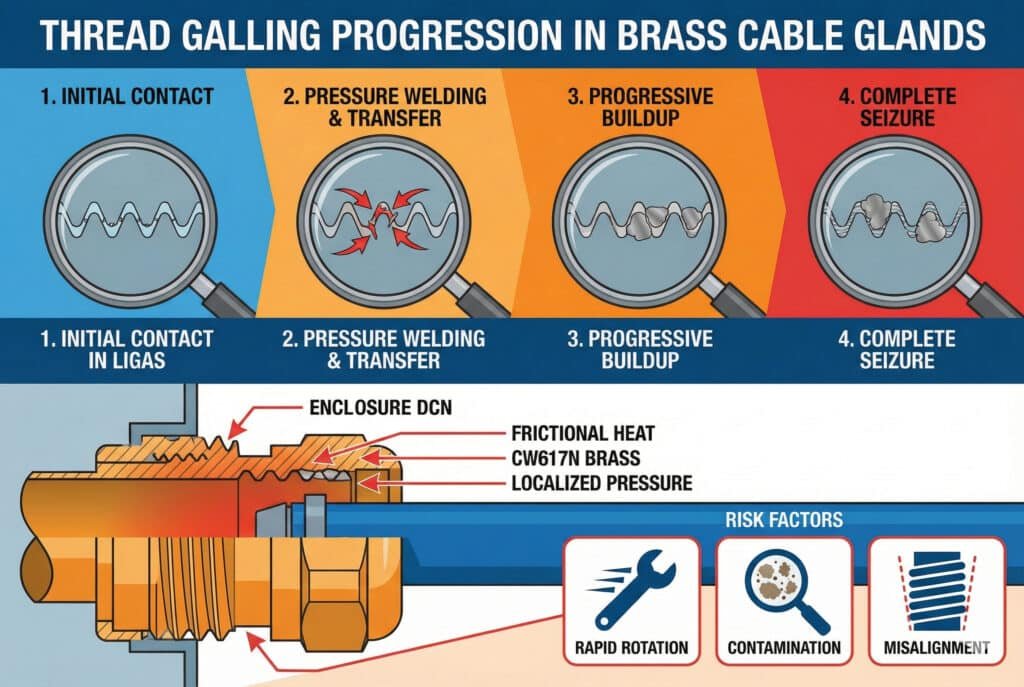

تطور عملية التقرح:

1. الاتصال الأولي تتلامس أسطح الخيوط عند قمم مجهرية (الخشونة²)
2. اللحام بالضغط: تتجاوز قوى الضغط مقاومة الخضوع للمادة عند نقاط التلامس
3. نقل المواد: تتفكك جزيئات المعدن الأكثر ليونة وتلتصق بالسطح الأكثر صلابة
4. التراكم التدريجي: تسبب المواد المنقولة عوائق أكبر في مسار الخيط
5. نوبة كاملة: تمنع المواد المتراكمة المزيد من الدوران في أي من الاتجاهين

لماذا النحاس معرض بشكل خاص للتأثر

تواجه صمامات الكابلات النحاسية خطرًا أكبر من الصلب المقاوم للصدأ أو الألومنيوم بسبب خصائص المواد المحددة:

خصائص مادة النحاس CW617N:

• الليونة: النحاس نسبياً ناعم (صلابة برينل³ 55-75 HB) مقارنة بالفولاذ المقاوم للصدأ (150-200 HB)
• تصلب العمل: يتصلب النحاس بسرعة تحت الاحتكاك، مما ينتج جزيئات أكثر صلابة تؤدي إلى تآكل المعادن الأساسية الأكثر ليونة.
• التوصيل الحراري: تسمح الموصلية العالية (120 واط/م·كلفن) بتبديد الحرارة بسرعة، ولكنها تسمح أيضًا بالتسخين الموضعي السريع عند نقاط الاحتكاك.
• تشطيب السطح: عادةً ما يكون النحاس المُشغّل آليًا ذا خشونة سطح تتراوح بين 1.6 و3.2 Ra، وهو ما يكفي لبدء التآكل.

مضاعفات الطلاء بالنيكل:
في حين أن طلاء النيكل (بسماكة 5-10 ميكرون) يحسن مقاومة التآكل، إلا أنه يمكن أن يزيد من قابلية التآكل في حالة تلفه. بمجرد كسر الطلاء أثناء التثبيت، يصبح النحاس المكشوف الموجود أسفله أكثر عرضة للالتصاق بالسطح المطلي بالنيكل المقابل.

العوامل الرئيسية لخطر الإصابة بالتهاب المثانة

سرعة التثبيت: يولد الدوران السريع حرارة احتكاك أكبر من الشد البطيء والمحكم. تؤدي سرعات التثبيت التي تزيد عن 30 دورة في الدقيقة إلى زيادة خطر التآكل بشكل كبير.

المشاركة في الموضوع عادةً ما تحتوي الصمامات النحاسية المترية على 4-6 خيوط لولبية. يؤدي عدم كفاية الخيوط اللولبية (أقل من 3 خيوط) إلى تركيز القوى على نقاط تلامس أقل، مما يؤدي إلى تسريع التآكل.

التلوث: تعمل الأوساخ أو نشارة المعادن أو منتجات التآكل في الخيوط كجزيئات كاشطة تسرع نقل المواد.

اختلال المحاذاة: حتى انحراف زاوي بمقدار 2-3 درجات بين الصمامات والخيوط الموجودة في الغلاف يؤدي إلى توزيع غير متساوٍ للضغط، مما يؤدي إلى حدوث تآكل في نقاط الضغط العالي.

الظروف البيئية: التركيب في بيئات متربة أو رطبة أو مالحة يؤدي إلى ظهور ملوثات تزيد من تآكل المادة اللاصقة.

اتصل بنا حسن، مدير الجودة في أحد مشاريع البتروكيماويات السعودية، بعد أن تسبب فريق التركيب التابع له في تلف 23 صمامًا نحاسيًا من طراز M32 في أسبوع واحد. كان فنيو الكهرباء التابعون له يستخدمون مفكات صدمية لتسريع عملية التركيب في درجات حرارة محيطة تصل إلى 45 درجة مئوية. أدى الجمع بين السرعة العالية والحرارة وغياب التزييت إلى تهيئة ظروف مثالية للتآكل. بعد تطبيق بروتوكول الوقاية الخاص بنا، انخفضت حوادث التآكل إلى الصفر خلال أكثر من 200 عملية تركيب تالية.

كيف يؤدي تآكل الخيوط إلى إتلاف وصلات الكابلات والأغلفة؟

يؤدي تآكل الخيوط إلى أضرار متتالية تتجاوز بكثير مجرد غدة واحدة عالقة، مما يتطلب في كثير من الأحيان إصلاحات باهظة الثمن وتأخيرات في المشروع.

الأضرار المادية المباشرة

تدمير خيوط الغدة:
عند حدوث التآكل، تؤدي محاولات الدوران المستمرة إلى تمزق المواد من جوانب الخيوط، مما يؤدي إلى:

• خيوط مجردة لم تعد توفر ثباتًا ميكانيكيًا
• ملامح خيط غير منتظمة تمنع الضغط السليم للسدادة
• تصنيفات IP معرضة للخطر بسبب عدم اكتمال التداخل بين الخيوط
• ضعف السلامة الهيكلية التي قد تتعرض للفشل تحت تأثير الاهتزازات

تلف خيط الإطار:
غالبًا ما تتعرض خيوط العلبة أو اللوحة لأضرار أسوأ من الغدة للأسباب التالية:

• العلب المصنوعة من الألومنيوم أو الفولاذ الطري أكثر ليونة من الصمامات النحاسية.
• تحتوي العبوات ذات الجدران الرقيقة (1.5-2 مم) على كمية أقل من المواد التي تمتص الضرر.
• قد لا تستوفي خيوط الغلاف التي تم إصلاحها تصنيفات IP الأصلية
• تعدد الحوادث المزعجة في نفس الحفرة يجعل الإصلاح مستحيلاً

الأداء والآثار المترتبة على السلامة

التكاليف الخفية التي تتجاوز الأضرار المادية

تأخيرات المشروع: يمكن لحادث واحد مزعج أن يوقف التثبيت لساعات أو أيام في انتظار قطع الغيار أو إصلاحات الغلاف.

تضاعف العمالة: غالبًا ما يتطلب إزالة الغدة المتآكلة وقتًا يصل إلى 3-5 أضعاف الوقت اللازم للتركيب العادي، بالإضافة إلى أدوات متخصصة وخبرة فنية.

أعطال متتالية: قد تؤدي محاولات الإزالة القوية إلى إتلاف المعدات المجاورة أو الأسلاك أو التسبب في مخاطر تتعلق بالسلامة.

متطلبات التفتيش: بمجرد حدوث التآكل، قد يتطلب ضمان الجودة فحص جميع التركيبات المماثلة، مما يضاعف تكاليف العمالة.

ديفيد، مدير المشتريات في مصنع سيارات بريطاني، رفض في البداية توصيتنا باستخدام مادة تشحيم للخيوط باعتبارها نفقة غير ضرورية (0.15 جنيه إسترليني لكل صمام). بعد حادثة تآكل واحدة تسببت في تلف لوحة تحكم مخصصة من الفولاذ المقاوم للصدأ (تكلفة الاستبدال 2400 جنيه إسترليني بالإضافة إلى تأخير في الإنتاج لمدة 3 أيام بتكلفة 15000 جنيه إسترليني في اليوم)، أصبح حساب العائد على الاستثمار واضحًا بشكل مؤلم. أصبح مصنعه الآن يفرض استخدام مواد التشحيم في كل تركيبات الصمامات النحاسية.

الآثار المترتبة على الكهرباء والشهادات

تسوية الترابط الأرضي: قد لا توفر الخيوط المتآكلة مع تراكم المواد أو التداخل غير الكامل المطلوب <0.1Ω استمرارية الأرض⁴, ، مما يخلق مخاطر تتعلق بالسلامة في حالات الأعطال.

فشل تصنيف IP: حتى إذا بدت الغدة محكمة الإغلاق، فإن الخيوط التالفة تخلق مسارات تسرب تضعف درجات الحماية من دخول الماء أثناء اختبار الضغط.

إلغاء الشهادة: تؤدي الخيوط التالفة على الصمامات المعتمدة من ATEX أو IECEx إلى إبطال الشهادة، مما يجعل التثبيت غير متوافق للاستخدام في المناطق الخطرة.

الآثار المترتبة على التأمين: قد لا تكون التركيبات التي تعاني من تلف معروف في الخيوط مشمولة بوثائق تأمين المعدات في حالة حدوث أعطال.

ما هي أكثر طرق الوقاية فعالية من تآكل الخيوط؟

يتطلب منع تآكل الخيوط اتباع نهج منهجي يجمع بين المواد والتقنيات ومراقبة الجودة المناسبة، ولكن الحلول بسيطة وفعالة من حيث التكلفة.

الطريقة 1: تشحيم الخيط (الدفاع الأولي)

يعد استخدام المادة التشحيمية الصحيحة أكثر الإجراءات فعالية لمنع التآكل، حيث تقلل معاملات الاحتكاك بنسبة 60-80%.

مواد التشحيم الموصى بها حسب الاستخدام:

مركبات مضادة للالتصاق (قائمة على النحاس أو النيكل):

• الأفضل لـ التطبيقات الخارجية والبحرية وذات درجات الحرارة العالية
• التطبيق: طلاء رقيق على الخيوط الذكرية فقط
• نطاق درجة الحرارة: -40 درجة مئوية إلى +1000 درجة مئوية (النحاس)، -30 درجة مئوية إلى +1400 درجة مئوية (النيكل)
• المزايا: حماية طويلة الأمد من التآكل، استقرار شديد في درجات الحرارة
• تحذيرات: غير مناسب للتلامس مع الفولاذ المقاوم للصدأ (تآكل كهربائي)

شحم ثاني كبريتيد الموليبدينوم (MoS₂):

• الأفضل لـ التطبيقات عالية الضغط، التجميع/التفكيك المتكرر
• التطبيق: طلاء خفيف على الخيوط الذكرية والأنثوية
• نطاق درجة الحرارة: -40 درجة مئوية إلى +400 درجة مئوية
• المزايا: قدرة تحمل ممتازة، معامل احتكاك منخفض (0.05-0.09)
• تحذيرات: غير مناسب للبيئات الغنية بالأكسجين (خطر الحريق)

مواد مانعة للتسرب للخيوط القائمة على مادة PTFE:

• الأفضل لـ المعالجة الكيميائية، التطبيقات الغذائية/الصيدلانية
• التطبيق: 2-3 لفات خيط من النهاية
• نطاق درجة الحرارة: -240 درجة مئوية إلى +260 درجة مئوية
• المزايا: خمول كيميائي، خيارات معتمدة من إدارة الغذاء والدواء الأمريكية (FDA) متوفرة
• تحذيرات: لا يوفر خصائص مقاومة للالتصاق — استخدمه مع مادة تشحيم إضافية

الفازلين (التركيبات المؤقتة):

• الأفضل لـ تطبيقات داخلية، ذات مناخ محكوم، قصيرة الأجل
• التطبيق: طلاء رقيق على الخيوط الذكورية
• نطاق درجة الحرارة: -10 درجات مئوية إلى +60 درجة مئوية
• المزايا: متوفر بسهولة، منخفض التكلفة، سهل التنظيف
• تحذيرات: يتدهور بمرور الوقت، غير مناسب للتركيبات الدائمة

الطريقة 2: تقنية التثبيت الصحيحة

بروتوكول الوقاية من التآكل خطوة بخطوة:

1. نظف الخيوط جيدًا: قم بإزالة جميع الأوساخ والرقائق المعدنية ومواد التشحيم القديمة باستخدام فرشاة سلكية أو هواء مضغوط. تزيد الخيوط الملوثة من خطر التآكل بنسبة 300%.

2. افحص حالة الخيط: تحقق من وجود أي تلف أو تآكل أو تشوه. لا تقم أبدًا بالتركيب في الخيوط التالفة — قم بالإصلاح أولاً.

3. استخدم مادة التشحيم بشكل صحيح: – قم بتغطية الخيوط الذكورية بطبقة رقيقة ومتساوية

   • تجنب الإفراط — يجب ألا يتساقط أو يتجمع زيت التشحيم
   • بالنسبة للخيوط الأنثوية، استخدميها باعتدال على أول 2-3 خيوط فقط

4. قم بالمحاذاة بعناية قبل الاشتباك: تأكد من أن محور الصمامات عمودي على سطح اللوحة (بحد أقصى ±2°). استخدم أدوات المحاذاة للصمامات الكبيرة (M40+).

5. قم بالشد يدويًا أولاً: قم بلف الصمام يدويًا لمدة 3-4 دورات كاملة على الأقل. إذا واجهت مقاومة قبل ذلك، توقف وتحقق من المحاذاة.

6. استخدم عزم دوران متحكم فيه: قم بتطبيق عزم الدوران تدريجياً باستخدام مفتاح ربط معاير. لا تستخدم أبداً أدوات صدمية أو قوة مفرطة.

7. راقب علامات التحذير: توقف فوراً إذا شعرت بما يلي:

   • زيادة مفاجئة في المقاومة
   • إحساس بالطحن أو الكشط
   • دوران غير منتظم (ربط ثم تحرير)

الطريقة 3: اختيار المواد والتصميم

اعتبارات تصميم الخيط:

تحسينات في تشطيب السطح:

• التلميع الكهربائي: يقلل خشونة السطح إلى 0.4-0.8 Ra، مما يقلل نقاط بدء التآكل
• طلاء الفوسفات: يخلق طبقة واقية تمنع التلامس بين المعادن
• طلاء نيكل محسّن: يوفر الطلاء السميك (15-20 ميكرون) حماية أفضل ولكنه يتطلب تركيبًا دقيقًا.

الطريقة 4: الضوابط البيئية

تحسين بيئة التثبيت:

إدارة درجة الحرارة: قم بتركيب الصمامات النحاسية عندما تكون درجة الحرارة المحيطة بين 15 و30 درجة مئوية. تؤدي الحرارة الشديدة (>40 درجة مئوية) إلى تليين النحاس وزيادة خطر التآكل؛ بينما يؤدي البرد الشديد (<0 درجة مئوية) إلى هشاشة المواد.

معايير النظافة: قم بإنشاء مناطق تركيب نظيفة خالية من الغبار ورقائق المعادن والملوثات الكاشطة. استخدم أغطية واقية على الصمامات حتى التثبيت.

التحكم في الرطوبة: تؤدي الرطوبة العالية (>80% RH) إلى تعزيز التآكل الذي يزيد من خشونة السطح. قم بتخزين الغدد في مناطق يتم التحكم في مناخها.

صيانة الأدوات: حافظ على نظافة أدوات التثبيت ومعايرتها بشكل صحيح. قد تنزلق المفاتيح البالية وتسبب ارتفاعات مفاجئة في عزم الدوران مما يؤدي إلى حدوث تآكل.

كيفية التعافي من حالة الخيط المتآكل؟

عندما يحدث التقرح على الرغم من جهود الوقاية، فإن تقنيات التعافي المناسبة تقلل من الضرر وتجنب تفاقم الحالة.

خطوات الاستجابة الفورية

1. أوقف الدوران على الفور:
في اللحظة التي تشعر فيها بمقاومة غير طبيعية، توقف عن تطبيق عزم الدوران. استمرار الدوران يزيد من الضرر بشكل كبير.

2. محاولة الدوران العكسي:
ضع زيتًا نافذًا (WD-40، PB Blaster) على واجهة الخيط. انتظر 15-30 دقيقة، ثم حاول إجراء دوران عكسي بطيء باستخدام مفتاح ربط بحجم مناسب — لا تستخدم أبدًا كماشة أو مفتاح ربط الأنابيب.

3. استخدم الحرارة (إذا كان ذلك آمناً):
بالنسبة للمواقع غير الخطرة، قم بتطبيق حرارة معتدلة (60-80 درجة مئوية) باستخدام مسدس حراري على الغلاف المحيط بالصمام. يمكن أن يؤدي التمدد الحراري إلى كسر الرابطة اللحام البارد. لا تستخدم أبدًا اللهب المكشوف.

تقنيات الإزالة حسب درجة الخطورة

تآكل خفيف (تدور الغدة بصعوبة):

• ضع المزيد من الزيت المخترق
• استخدم الدوران ذهابًا وإيابًا (ربع دورة للأمام، نصف دورة للخلف) لإخراج الغدة تدريجيًا.
• الصبر أمر بالغ الأهمية — التسرع يؤدي إلى نوبة صرع كاملة

تقرح معتدل (الغدة لا تدور):

• انقع الخيوط في زيت نافذ لمدة 2-4 ساعات
• استخدم مفتاح ربط على جسم الصمام للحصول على قبضة أفضل دون سحقه.
• استخدم قوة ثابتة وتدريجية — تجنب الحركات المفاجئة
• ضع في اعتبارك استخدام أدوات الاهتزاز فوق الصوتية إن كانت متوفرة

التهاب شديد (نوبة كاملة):

• اقطع جسم الصمام باستخدام منشار أو مطحنة زاوية (مع توخي الحذر الشديد حتى لا تتلف الغلاف)
• قم بإزالة الأجزاء المتبقية من الغدة باستخدام مستخرجات الخيوط
• توقع تلف خيط الغلاف الذي يتطلب إصلاحًا

خيارات إصلاح الخيوط

ضرر طفيف (تأثر 1-2 خيوط):

• استخدم مبرد الخيوط أو المطارد لتنظيف وإصلاح الخيوط
• اختبر الملاءمة باستخدام صمام جديد قبل التثبيت النهائي
• قد تحصل على تصنيف IP65-IP67 (أقل من التصنيف الأصلي IP68)

ضرر معتدل (3-4 خيوط متضررة):

• قم بتركيب ملحق لإصلاح الخيط (Helicoil، Time-Sert)
• يوفر قوة كاملة واستعادة تصنيف IP
• يتطلب الحفر والقطع — مهارات متخصصة مطلوبة

ضرر شديد (5 خيوط أو أكثر أو غلاف متصدع):

• استبدل لوحة أو قسم العلبة
• الحل الأكثر فعالية من حيث التكلفة على المدى الطويل
• يمنع حدوث مشكلات موثوقية في المستقبل

قائمة مراجعة للوقاية للتركيبات المستقبلية:

• توثيق الحادث المؤلم وأسبابه الجذرية
• تنفيذ بروتوكولات التشحيم الإلزامية
• تدريب فرق التركيب على علامات التحذير
• افحص الأدوات للتأكد من عدم وجود تلف أو تآكل
• فكر في التحول إلى استخدام صمامات مسبقة التشحيم للمشاريع ذات الحجم الكبير

الخاتمة

يمكن منع تآكل الخيوط في تركيب صمامات الكابلات النحاسية تمامًا من خلال التشحيم المناسب وتقنيات التركيب الخاضعة للرقابة والانتباه إلى علامات التحذير — مما يحمي استثماراتك في المعدات ويتجنب تأخيرات المشاريع المكلفة. تكلفة الوقاية البسيطة (مواد التشحيم، التدريب، الأدوات المناسبة) توفر عائدات تصل إلى 100 ضعف أو أكثر مقارنة بتكلفة الغدد التالفة، والأسوار، ووقت التعطل.

في Bepto Connector، نقوم بتصنيع سدادات الكابلات النحاسية ذات الملامح اللولبية المُحسّنة ونقدم خيارات مُشحمة مسبقًا للتطبيقات الحرجة. يوفر فريقنا الفني تدريبًا على التركيب ومواصفات مفصلة للعزم ودعمًا في حل المشكلات لضمان نجاح مشاريعك من المرة الأولى. اتصل بنا اليوم للحصول على إرشادات الوقاية من التآكل، والمواد التشحيمية الموصى بها، والأسعار المباشرة من المصنع على سدادات الكابلات النحاسية عالية الجودة.
