دليل لموصلات الكابلات المقاومة للماء للغمر

في الشهر الماضي، تلقيت مكالمة هاتفية محمومة من ماركوس، مدير مشروع مزرعة رياح بحرية في الدنمارك. “صامويل، نحن في أزمة. لقد تعطلت وصلات الكابلات لدينا على عمق 15 مترًا، ونحن نواجه إيقافًا تامًا للنظام. ادعى المصنع أنها ‘مقاومة للماء’، ولكن من الواضح أنها لم تصمم للغمر الفعلي!” هذا الدرس المكلف يسلط الضوء على فرق مهم يغفله العديد من المهندسين.

موانع تسرب المياه للكابلات المغمورة بالماء هي موانع تسرب متخصصة مكونات مصنفة IP68¹ مصممة للحفاظ على سلامة الإغلاق التام تحت الضغط المستمر تحت الماء، وتتميز بأنظمة إغلاق محسنة ومواد مقاومة للضغط وتفاوتات تصنيع دقيقة تتجاوز بكثير معايير مقاومة الماء القياسية.

إن فهم الفرق بين سدادات الكابلات المقاومة للرذاذ والمقاومة للماء والمقاومة للغمر الكامل يمكن أن يحميك من الأعطال الكارثية وتأخير المشاريع ومخاطر السلامة. بعد عقد من توريد سدادات الكابلات للتطبيقات تحت الماء في جميع أنحاء العالم، تعلمت أن المواصفات المناسبة أمر بالغ الأهمية لنجاح العمليات تحت سطح البحر. 😉

جدول المحتويات

• ما الذي يجعل وصلات الكابلات مقاومة للماء تمامًا عند الغمر؟
• كيف تنطبق تصنيفات IP68 على تطبيقات الغمر؟
• ما هي الميزات التصميمية الرئيسية للأداء تحت الماء؟
• كيف تختار سدادة الكابلات الغاطسة المناسبة؟
• ما هي متطلبات التركيب والصيانة؟
• أسئلة وأجوبة حول وصلات الكابلات المقاومة للماء

ما الذي يجعل وصلات الكابلات مقاومة للماء تمامًا عند الغمر؟

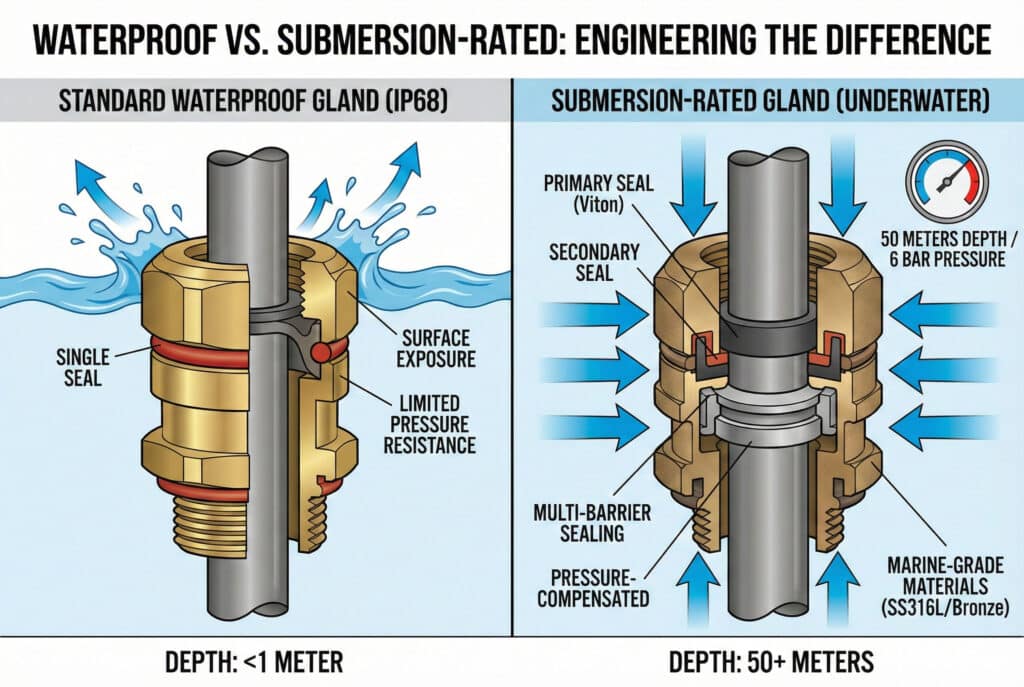

التمييز بين مقاومة الماء ومقاومة الغمر هو أكثر من مجرد مصطلح تسويقي – إنه حقيقة هندسية.

تتميز سدادات الكابلات المقاومة للماء الحقيقية للغمر بمتعدد حواجز الإغلاق الاحتياطية، والتصميمات المعوضة للضغط، والمواد البحرية، والمطاط الصناعي المتخصص الذي يحافظ على سلامتها تحت الضغط الهيدروستاتيكي المستمر², ، على عكس الغدد المقاومة للماء القياسية التي تتعامل فقط مع تعرض المياه السطحية.

فهم تحديات الضغط الهيدروستاتيكي

عندما احتاج مشروع منصة النفط الخاصة بحسن في بحر الشمال إلى سدادات كبلات للغوص على عمق 50 مترًا، كان علينا إعادة التفكير تمامًا في طريقة الإغلاق. على عمق 50 مترًا، يصل الضغط الهيدروستاتيكي إلى 6 بار (87 رطل لكل بوصة مربعة) – وهو ما يكفي لدفع الماء عبر الفجوات الدقيقة في السدادات القياسية.

تأثيرات الضغط على الغدد القياسية:

• عمق 10 أمتار: يمكن لضغط 2 بار أن يضغط الحلقات الدائرية القياسية إلى ما يتجاوز حدها المرن
• عمق 20 مترًا: غالبًا ما يتسبب ضغط 3 بار في بثق السدادة في التصميمات التقليدية
• عمق 50 مترًا فأكثر: يتطلب ضغط يزيد عن 6 بار أنظمة إحكام مقاومة للضغط متخصصة

أنظمة منع التسرب متعددة الحواجز

تستخدم غددنا المقاومة للغمر نهجًا ثلاثي المراحل للإغلاق:

الختم الأساسي: مقياس صلابة عالي حلقات O من مادة الفيتون³ في أخاديد مصنوعة بدقة تقاوم تشوه الضغط
ختم ثانوي: يوفر نظام الحلقة الدائرية الاحتياطية تكرارًا في حالة تعرض الختم الأساسي للتلف.
الحماية من الدرجة الثالثة: يوفر إحكام الخيوط المعدنية حاجزًا نهائيًا ضد تسرب المياه

مواصفات المواد المستخدمة في الغمر

المكوّن	مقاوم للماء قياسي	مقاومة للغمر	فرق الأداء
مادة الجسم	حمالة صدر/نايلون	برونز بحري/SS316L	مقاومة فائقة للتآكل
مادة الختم	NBR/EPDM	فيتون/إف كيه إم	مقاومة الضغط والمواد الكيميائية
تحمل الخيط	± 0.1 مم	± 0.05 مم	سطح إحكام دقيق
تشطيب السطح	رع 1.6	رع 0.8	تحسين ملامسة السدادة

تؤدي ترقية المواد وحدها إلى زيادة التكاليف بنسبة 60-80%، ولكنها ضرورية للحصول على أداء موثوق تحت الماء.

ميزات تعويض الضغط

على عكس التطبيقات السطحية، يجب أن تتحمل الغدد المغمورة ضغط الماء الخارجي والضغط الداخلي المحتمل الناتج عن التغيرات في درجة الحرارة. تشمل تصميماتنا ما يلي:

• أخاديد مانعة للتسرب مقاومة للضغط التي تمنع بثق الأختام
• نسب ضغط محكومة التي تحافظ على فعالية الختم تحت الضغط
• قدرات التهوية للتطبيقات التي تتطلب معادلة الضغط

كيف تنطبق تصنيفات IP68 على تطبيقات الغمر؟

توفر تصنيفات IP68 الأساس لحماية الغمر، ولكن فهم التفاصيل أمر بالغ الأهمية للاختيار الصحيح.

تحدد تصنيفات IP68 للغمر الحماية من الغمر المستمر، ولكن يجب أن يحدد المصنع العمق والمدة الفعليين، حيث تتراوح التصنيفات النموذجية من الغمر الضحل بعمق 1 متر إلى تطبيقات أعماق البحار بعمق 100+ متر، وكل منها يتطلب نهج تصميم مختلف.

فك تشفير مواصفات IP68

يشير الرقم “8” في IP68 إلى الحماية ضد الغمر المستمر، ولكن يجب على الشركات المصنعة تحديد ما يلي:

تصنيف العمق: أقصى عمق للغمر (1 متر، 10 أمتار، 50 مترًا، 100 متر+)
المدة: قدرة الغمر المستمر أو المؤقت
تصنيف الضغط: الحد الأقصى لتحمل الضغط الهيدروستاتيكي
نطاق درجة الحرارة: حدود درجة حرارة التشغيل تحت الغمر

فئات الغمر IP68

غمر ضحل (IP68 – 1 متر):

• معدات حمامات السباحة، تركيبات النوافير
• سيناريوهات الفيضانات المؤقتة
• تطبيقات الضغط المنخفض

غمر متوسط (IP68 – 10 م):

• الأنظمة الكهربائية للمارينا
• منشآت تربية الأحياء المائية
• التطبيقات البحرية الضحلة

غمر عميق (IP68 – 50 مترًا+)

• مزارع الرياح البحرية
• معدات النفط والغاز البحرية
• المنشآت البحرية في المياه العميقة

تطلبت مزرعة الرياح الدنماركية التابعة لماركوس استخدام سدادات IP68 مصنفة للغمر المستمر لمسافة 20 مترًا. لم يتم اختبار تصنيف IP68 الخاص بالمورد الأصلي إلا حتى عمق متر واحد فقط، وهو عدم تطابق في المواصفات كلف المشروع 200,000 يورو في شكل إصلاحات ووقت تعطل.

معايير اختبار الغمر

متطلبات معيار IEC 60529:

• الغمر على عمق محدد لمدة محددة
• لا يوجد تسرب للمياه يؤثر على التشغيل
• استمرار التيار الكهربائي طوال فترة الاختبار
• فحص ما بعد الاختبار للتأكد من سلامة الختم

اختبارات محسّنة للتطبيقات الحيوية:

• اختبار طويل الأمد (72+ ساعة)
• الدورات الحرارية تحت الضغط
• اختبار الاهتزاز أثناء الغمر
• التحقق من التوافق الكيميائي

في Bepto، تخضع غددنا المقاومة للغمر لاختبار غمر لمدة 168 ساعة (7 أيام) على عمق يبلغ 1.5 ضعف العمق المحدد لضمان موثوقيتها على المدى الطويل.

ما هي الميزات التصميمية الرئيسية للأداء تحت الماء؟

تتطلب صمامات الكابلات الغاطسة ميزات تصميم متخصصة تتجاوز بكثير التصميم القياسي المقاوم للماء.

تشمل الميزات التصميمية الرئيسية للأداء تحت الماء أنظمة إحكام مقاومة للضغط، ومواد مقاومة للتآكل، وتحسين تخفيف الضغط للكابلات تحت الماء، وتصميمات خيوط متخصصة تحافظ على سلامتها تحت الضغط الهيدروستاتيكي والدورات الحرارية.

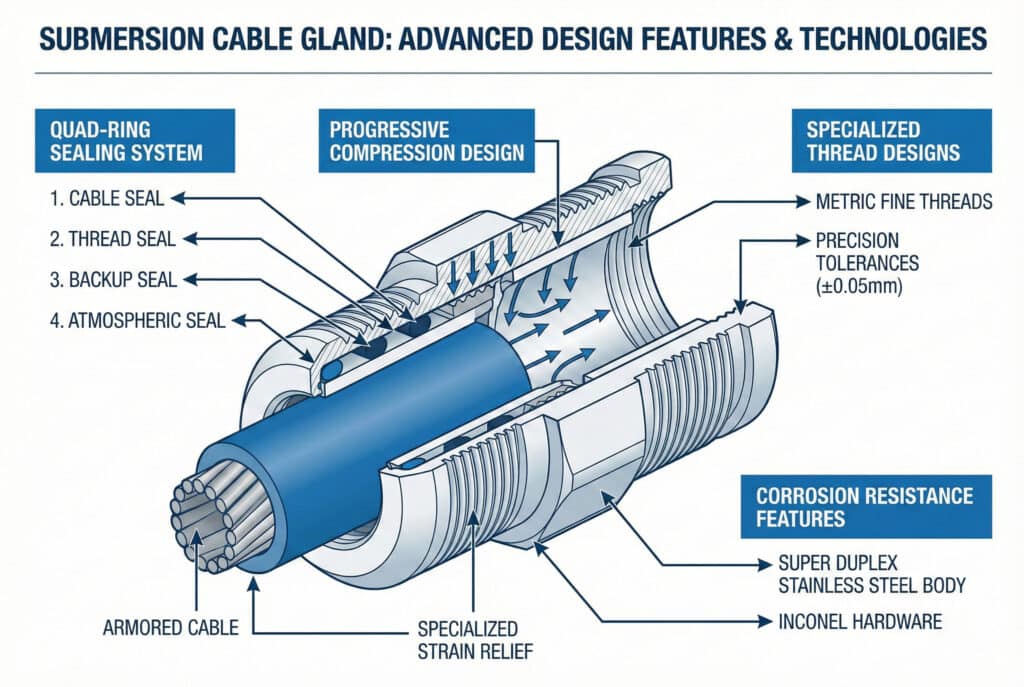

تقنيات الختم المتقدمة

أنظمة الختم رباعية الحلقات:
تستخدم غدد الغمر الفاخرة الخاصة بنا أربعة حواجز إحكام منفصلة:

1. ختم الكابل: ختم مباشر حول غلاف الكابل
2. ختم الخيط: إحكام التثبيت بين المعدن والمعدن أو حلقة O
3. ختم النسخ الاحتياطي: حلقة O ثانوية للتكرار
4. ختم جوي: يمنع التكثف الداخلي

تصميم الضغط التدريجي:
على عكس الغدد القياسية التي تعتمد على الضغط أحادي النقطة، تستخدم تصميمات الغمر الخاصة بنا الضغط التدريجي الذي:

• يوزع قوة الإغلاق بالتساوي
• يمنع تلف الضغط الزائد
• يحافظ على سلامة الختم من خلال الدورات الحرارية
• يسمح بالتحكم في حركة الكابلات

تصميمات خيوط متخصصة

خيوط دقيقة مترية: توفر مساحة سطح إحكام فائقة مقارنة بالخيوط الخشنة القياسية
تفاوتات الدقة المتناهية: تضمن دقة ±0.05 مم اتصالًا محكمًا تمامًا
توافق مانع التسرب اللولبي: مصمم للاستخدام مع مركبات الخيوط البحرية
ميزات مانعة للالتصاق: منع التآكل الجلفاني في التركيبات المعدنية غير المتشابهة

تحسين توافق الكابلات

كانت منصة حسن في بحر الشمال بحاجة إلى صمامات لكابلات بحرية متخصصة ذات مواد تغليف فريدة. قمنا بتطوير ملحقات إحكام مخصصة لتلائم:

جاكيتات البولي يوريثين: تتطلب مركبات مطاطية محددة من أجل التوافق الكيميائي
الكابلات المدرعة: تحتاج إلى مزيل إجهاد متخصص للأسلاك الفولاذية المصفحة
كابلات الألياف البصرية: اطلب التحكم الدقيق في نصف قطر الانحناء لمنع فقدان الإشارة
كابلات الجهد العالي: تتطلب مسافات كهربائية محسنة ومقاومة للتتبع

ميزات مقاومة التآكل

اختيار المواد:

• النص: الفولاذ المقاوم للصدأ فائق الدوبلكس (2507)⁴ لمقاومة التآكل الشديد
• الأجهزة: إنكونيل أو هاستيلوي للمثبتات في البيئات العدوانية
• الطلاءات: طلاءات بحرية متخصصة لحماية إضافية

التوافق الغلفاني:

• اختيار المواد بعناية لمنع التآكل الجلفاني
• تقنيات العزل للوصلات المعدنية غير المتشابهة
• تكامل الأنود القرباني عند الحاجة

كيف تختار سدادة الكابلات الغاطسة المناسبة؟

يتطلب الاختيار الصحيح تحليلاً دقيقاً للظروف البيئية ومواصفات الكابلات ومتطلبات الأداء.

يتطلب اختيار سدادات الكابلات الغاطسة تقييم العمق الأقصى، والغمر المستمر مقابل الغمر المؤقت، وتوافق نوع الكابل، والظروف البيئية، ومتطلبات الاعتماد، مع تحديد الحجم المناسب بناءً على قطر الكابل، ومعدل الضغط، وتوافق المواد للتطبيق المحدد تحت الماء.

مصفوفة معايير الاختيار

العامل	ضحل (1-5 م)	متوسط (5-20 م)	عميق (20 مترًا+)
تصنيف الضغط	1.5 بار	3 بار	5+ شريط
مادة الختم	EPDM/NBR	معيار فيتون	فيتون/FFKM ممتاز
مادة الجسم	نحاس بحري	SS316L	فولاذ مقاوم للصدأ سوبر دوبلكس
مدة الاختبار	24 ساعة	72 ساعة	168+ ساعة
عامل التكلفة	1x	2-3x	4-6x

التقييم البيئي

تحليل كيمياء المياه:

• مستويات الملوحة (مياه عذبة، مياه مالحة، مياه بحر)
• الملوثات الكيميائية (الزيوت والأحماض والقواعد)
• تغيرات درجة الحرارة (من -5 درجة مئوية إلى +60 درجة مئوية عادة)
• العوامل البيولوجية (النمو البحري، البكتيريا)

الظروف المادية:

• السرعة الحالية والاتجاه
• تأثيرات الأمواج والمد والجزر
• التعرض للرواسب والحطام
• إمكانية الوصول إلى التركيب

التحقق من توافق الكابلات

علمنا مشروع مزرعة الرياح التي أنشأها ماركوس أهمية التحقق من توافق الكابلات مع السدادات:

مادة غلاف الكابل: يجب أن يكون متوافقًا كيميائيًا مع مطاط الإطارات المطاطي
نطاق قطر الكابل: تأكد من ضغط الختم بشكل صحيح دون الإفراط في الشد
توافق الدروع: تحقق من أن تصميم مانع الشد يتعامل مع درع الكابل بشكل صحيح
نصف قطر الانحناء: تأكد من أن تصميم الصمامات لا يتجاوز الحد الأدنى لنصف قطر انحناء الكابل

متطلبات التصديق

التطبيقات البحرية:

• اعتماد نوع لويدز ريجستر
• شهادة DNV GL للاستخدام البحري
• اعتماد ABS للتركيبات البحرية

تطبيقات النفط والغاز:

• شهادة ATEX للمناطق الخطرة
• مواصفات واجهة برمجة التطبيقات للمنصات البحرية
• معايير NORSOK لتطبيقات بحر الشمال

الطاقة المتجددة:

• سلسلة IEC 61400 لتطبيقات طاقة الرياح
• إدراج UL للتركيبات في أمريكا الشمالية
• علامة CE للامتثال الأوروبي

ما هي متطلبات التركيب والصيانة؟

التركيب والصيانة السليمان أمران بالغا الأهمية لتحقيق الأداء المقنن للغمر.

يتطلب تركيب صمامات الكابلات الغاطسة إجراءات متخصصة تشمل مواصفات عزم الدوران، وتطبيق مانع التسرب للخيوط، والتحقق من اختبار الضغط، والتحضير المناسب للكابلات، بينما تتضمن الصيانة جداول فحص منتظمة، وبروتوكولات استبدال الأختام، ومراقبة الأداء لضمان استمرار سلامة الكابلات تحت الماء.

متطلبات ما قبل التثبيت

إعداد الكابلات:

• قم بتنظيف غلاف الكابل جيدًا لإزالة الملوثات
• تحقق من أن قطر الكابل يتطابق مع مواصفات الصمام
• تحقق من عدم وجود تلف في الغلاف قد يؤثر على إحكام الإغلاق
• قم بتطبيق مركب تحضير الكابلات إذا تم تحديد ذلك

إعداد الخيط:

• قم بتنظيف جميع الخيوط بالمذيب المناسب
• قم بتطبيق مانع تسرب الخيوط من النوع البحري كما هو محدد
• تحقق من حالة الخيط ودقة الأبعاد
• تحقق من عدم وجود تلف أو تلوث

إجراءات التثبيت

عملية خطوة بخطوة:

1. التجميع الأولي: قم بإحكام ربط مكونات الصمام يدويًا لضمان المحاذاة الصحيحة
2. إدخال الكابل: أدخل الكابل إلى العمق المحدد دون إجباره
3. تطبيق الضغط: قم بتطبيق عزم الدوران المحدد على مراحل (عادةً 50%، 75%، 100%)
4. التحقق من الختم: تحقق من ضغط ومحاذاة الختم بشكل صحيح
5. العزم النهائي: تطبيق مواصفات عزم الدوران النهائي باستخدام أدوات معايرة

مواصفات عزم الدوران الحرجة:

• الغدد M20: 25-30 نيوتن متر نموذجي
• الغدد M25: 35-40 نيوتن متر نموذجي
• الغدد M32: 45-50 نيوتن متر نموذجي
• أحجام أكبر: راجع مواصفات الشركة المصنعة

تطلب تركيب منصة حسن التحقق من عزم الدوران الموثق لكل صمام، مع تقديم شهادات للتأمين والامتثال للوائح التنظيمية.

بروتوكول اختبار الضغط

اختبار المصنع:

• تخضع جميع الغدد الغاطسة لاختبار ضغط فردي
• ضغط الاختبار: 1.5 ضعف ضغط التشغيل المقنن كحد أدنى
• مدة الاختبار: 30 دقيقة على الأقل عند الضغط الكامل
• الوثائق المرفقة مع كل صمام

التحقق الميداني:

• موصى به للاستخدامات الحرجة
• توافر معدات اختبار الضغط المحمولة
• اختبار عند ضغط عمل 1.2x لمدة 15 دقيقة
• توثيق نتائج سجلات الصيانة

جداول الصيانة

فترات الفحص:

• شهرياً: الفحص البصري للكشف عن الأضرار أو التسربات الواضحة
• ربع سنوي: فحص تفصيلي بما في ذلك الاختبارات الكهربائية
• سنوياً: التفكيك الكامل واستبدال السدادة إذا لزم الأمر
• إصلاح شامل: كل 5 سنوات أو حسب توصية الشركة المصنعة

إجراءات الصيانة:

• التحقق من عزم الدوران وتعديله
• تقييم حالة السدادة
• فحص حالة الخيط
• اختبار الاستمرارية الكهربائية
• توثيق جميع النتائج

الخاتمة

تمثل وصلات الكابلات المقاومة للماء للغمر فئة متخصصة تتطلب مواصفات دقيقة وتركيبًا سليمًا وصيانة منتظمة. الفرق بين الوصلات القياسية المقاومة للماء والوصلات الحقيقية المقاومة للغمر أمر بالغ الأهمية – كما تعلم ماركوس في الدنمارك، فإن الاختيار الخاطئ يمكن أن يؤدي إلى أعطال كارثية وتكاليف باهظة.

في Bepto، نقوم بتصنيع سدادات كبلات مقاومة للغمر وفقًا لأعلى المعايير، مع اختبار فردي واعتماد لعمق يصل إلى 100 متر. يعمل فريقنا الفني عن كثب مع العملاء لضمان الاختيار والمواصفات المناسبة لكل تطبيق فريد تحت الماء.

تذكر: عندما يتعلق الأمر بتطبيقات الغمر، لا يوجد بديل عن الهندسة المناسبة والمكونات عالية الجودة. الاستثمار الأولي في الصمامات المصنفة للغمر الحقيقي يؤتي ثماره من حيث الموثوقية والسلامة وراحة البال.

أسئلة وأجوبة حول وصلات الكابلات المقاومة للماء

1. راجع المعيار الدولي النهائي لحماية الدخول ومعنى رمز IP68. ↩

2. استكشف المفهوم الفيزيائي الأساسي الذي يحدد كيفية تأثير ضغط الماء على الأختام البحرية. ↩

3. تعرف على مادة المطاط الصناعي عالية الأداء المستخدمة في الأختام المقاومة للضغط. ↩

4. اكتشف المادة عالية السبائك التي تم اختيارها لقوتها الفائقة ومقاومتها للتآكل في البيئات تحت سطح البحر. ↩
