دليل غدد الكابلات لمحطات معالجة مياه الصرف الصحي

تواجه محطات معالجة مياه الصرف الصحي بعضًا من أكثر البيئات تحديًا في التطبيقات الصناعية، حيث يمكن أن يؤدي تعطل غدة كابل واحد إلى تلف المعدات والتلوث البيئي ووقت تعطل مكلف. إن الجمع بين المواد الكيميائية المسببة للتآكل، والرطوبة العالية، وتقلبات درجات الحرارة، واللوائح البيئية الصارمة يخلق عاصفة مثالية لأعطال الأنظمة الكهربائية. تتطلب غدد الكابلات لمحطات معالجة مياه الصرف الصحي تصميمات متخصصة توفر مقاومة كيميائية فائقة, حماية مانعة للتسرب IP68/IP69K¹, والمواد المقاومة للتآكل مثل الفولاذ المقاوم للصدأ أو البوليمرات المتخصصة، والامتثال لمعايير صناعة المياه لضمان أداء موثوق به في البيئات العدوانية التي تحتوي على الأحماض والقواعد ومركبات الكلور والملوثات البيولوجية. في الشهر الماضي فقط، عملت مع ماركوس، مدير الصيانة في منشأة رئيسية لمعالجة مياه الصرف الصحي في برمنجهام، المملكة المتحدة، الذي كان يعاني من أعطال متكررة في أنظمة التحكم في المضخات. بعد التبديل إلى غدد الكابلات المصنوعة من الفولاذ المقاوم للصدأ من الدرجة البحرية مع حلقات إحكام محسنة مقاومة للمواد الكيميائية، حققت منشأته وقت تشغيل 100% على مدار ستة أشهر من التشغيل، حتى أثناء دورات التنظيف الكيميائي الأكثر عدوانية.

جدول المحتويات

• ما الذي يجعل محطات معالجة مياه الصرف الصحي تمثل تحديًا كبيرًا لمحطات معالجة مياه الصرف الصحي؟
• ما هي مواد غلاف الكابل التي توفر أفضل مقاومة كيميائية؟
• كيف تؤثر تصنيفات IP على اختيار غدة الكابل لمعالجة المياه؟
• ما هي اعتبارات التركيب الرئيسية لتطبيقات مياه الصرف الصحي؟
• كيف تهندس شركة Bepto حلولاً لمرافق معالجة المياه؟
• الأسئلة الشائعة حول غدد الكابلات لمعالجة مياه الصرف الصحي

ما الذي يجعل محطات معالجة مياه الصرف الصحي تمثل تحديًا كبيرًا لمحطات معالجة مياه الصرف الصحي؟

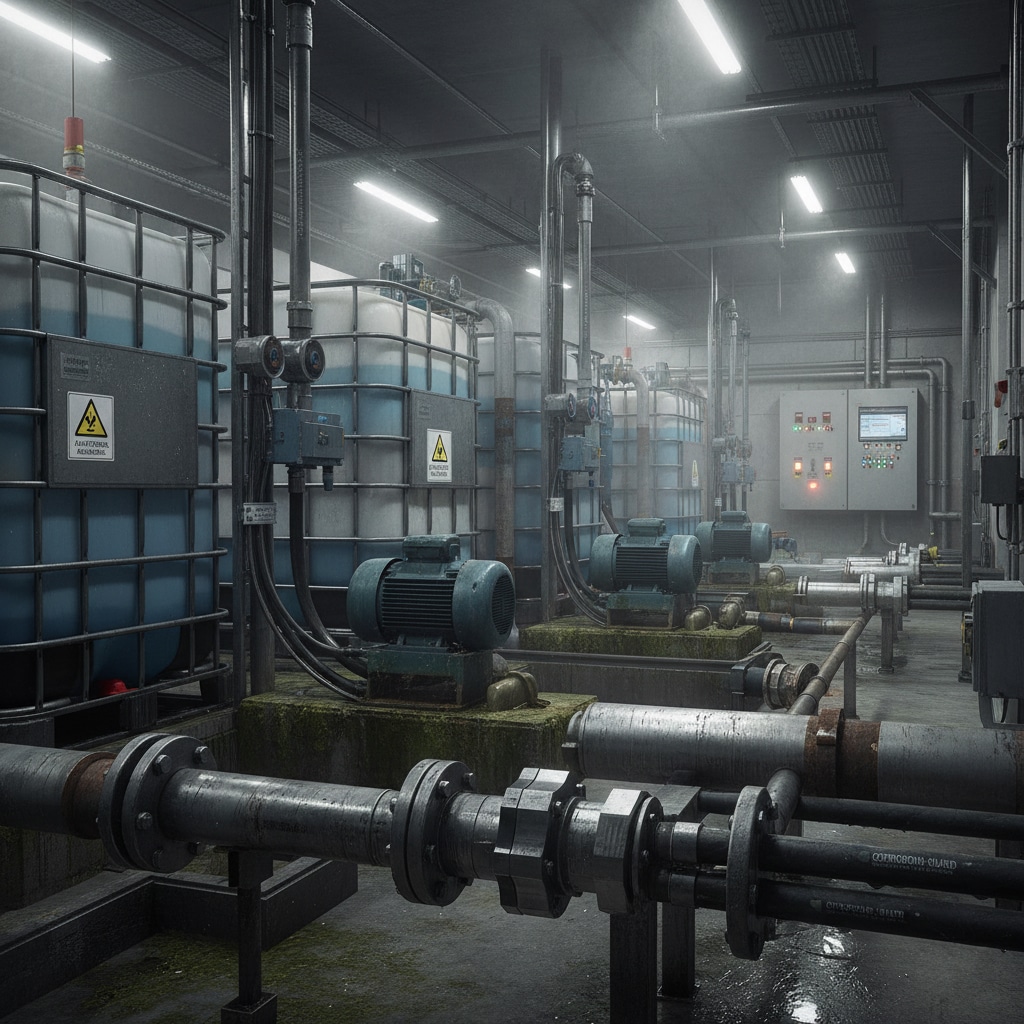

تمثل مرافق معالجة مياه الصرف الصحي مزيجًا فريدًا من المخاطر البيئية التي يمكن أن تدمر بسرعة غدد الكابلات والتوصيلات الكهربائية غير المحددة بشكل كافٍ.

تخلق محطات معالجة مياه الصرف الصحي ظروفًا صعبة للغاية بالنسبة لغدد الكابلات بسبب التعرض الكيميائي الشديد من عمليات المعالجة، والرطوبة العالية المستمرة ورذاذ الماء، وتدوير درجة الحرارة من تغيرات المعالجة، وانبعاثات الغازات المسببة للتآكل مثل كبريتيد الهيدروجين², ، والتلوث البيولوجي، والمتطلبات التنظيمية الصارمة التي تتطلب أداءً موثوقًا في منع التلوث البيئي وضمان سلامة العمال.

تحديات التعرض للمواد الكيميائية

كيماويات المعالجة العدوانية:
تستخدم عمليات معالجة مياه الصرف الصحي مواد كيميائية قوية بما في ذلك الكلور وهيبوكلوريت الصوديوم وحمض الكبريتيك والصودا الكاوية ومختلف مواد التخثر التي يمكن أن تتحلل بسرعة مواد غدة الكابلات القياسية ومكونات الختم.

درجات الحموضة القصوى:
تُنشئ عمليات المعالجة بيئات ذات مستويات أس هيدروجيني تتراوح بين الحمضية العالية (الأس الهيدروجيني 2-3) إلى القلوية الشديدة (الأس الهيدروجيني 11-12)، مما يتطلب غدد كبلية بمواد تقاوم هجوم كل من الحمض والقاعدة.

متطلبات مقاومة الكلور:
تخلق عمليات التطهير التي تستخدم مركبات الكلور بيئات مؤكسدة يمكن أن تسبب تدهورًا سريعًا في موانع التسرب المصنوعة من المطاط الصناعي والمكونات المعدنية غير المصممة خصيصًا لمقاومة الكلور.

الظروف البيئية

رطوبة عالية ثابتة:
عادةً ما تحافظ مرافق مياه الصرف الصحي على رطوبة نسبية تتراوح بين 80-95%، مما يخلق تحديات التكثيف ويتطلب إحكامًا فائقًا للرطوبة لمنع الأعطال الكهربائية.

تدوير درجة الحرارة:
تتسبب التغيرات في العمليات والتغيرات الموسمية والدورة الحرارية للمعدات في حدوث إجهاد حراري على غدد الكابلات، مما يتطلب مواد
الحفاظ على سلامة الختم خلال دورات التمدد والانكماش المتكررة.

انبعاثات الغازات المسببة للتآكل:
تولد العمليات البيولوجية كبريتيد الهيدروجين والأمونيا وغيرها من الغازات المسببة للتآكل التي تهاجم المكونات المعدنية وتتطلب طلاءات واقية متخصصة أو سبائك مقاومة للتآكل.

التلوث البيولوجي

النمو الميكروبي:
إن وجود المواد العضوية والرطوبة يخلق ظروفًا مثالية لنمو الميكروبات، والتي يمكن أن تؤدي إلى تحلل بعض مواد البوليمر وتخلق تلوثًا في الأغشية الحيوية الرقيقة على أسطح المعدات.

متطلبات بروتوكول التنظيف:
تتطلب إجراءات الغسيل المنتظم بالضغط العالي والتطهير الكيميائي غدد الكابلات التي يمكنها تحمل عوامل التنظيف القوية ونفاثات المياه عالية الضغط.

الامتثال التنظيمي

حماية البيئة:
يمكن أن تؤدي أعطال غدة الكابل التي تسمح بدخول المياه إلى الأنظمة الكهربائية إلى مخاطر بيئية، مما يجعل الختم الموثوق به أمرًا بالغ الأهمية للامتثال التنظيمي.

معايير سلامة العمال:
تشكل الأعطال الكهربائية في بيئات مياه الصرف الصحي مخاطر كبيرة على السلامة، مما يتطلب وجود غدد كبلات تلبي معايير السلامة والموثوقية الصارمة.

ما هي مواد غلاف الكابل التي توفر أفضل مقاومة كيميائية؟

اختيار المواد أمر بالغ الأهمية لأداء غدة الكابل في تطبيقات معالجة مياه الصرف الصحي، حيث يحدد التوافق الكيميائي الموثوقية والسلامة على المدى الطويل.

تشمل أفضل مواد غدد الكابلات لمعالجة مياه الصرف الصحي الفولاذ المقاوم للصدأ 316L لمقاومة التآكل الفائقة، والفولاذ المقاوم للصدأ المزدوج للبيئات الكيميائية القاسية، ومركبات البوليمر المتخصصة مثل PVDF وPEEK للتوافق الكيميائي، ومواد منع التسرب من المطاط الصناعي المتقدم مثل FFKM (كالريز) وتركيبات EPDM المصممة خصيصًا للتعرض الكيميائي لمعالجة المياه.

خيارات الفولاذ المقاوم للصدأ

فولاذ مقاوم للصدأ 316L:
توفر المادة 316L، وهي المادة الأكثر شيوعًا لتطبيقات مياه الصرف الصحي، مقاومة ممتازة للكلوريدات والأحماض ومعظم المواد الكيميائية المعالجة مع توفير قوة ميكانيكية ومتانة جيدة.

الفولاذ المقاوم للصدأ المزدوج:
بالنسبة للبيئات الكيميائية القاسية، توفر الدرجات المزدوجة مثل 2205 أو المزدوجة الفائقة 2507 مقاومة معززة للتنقر والتآكل الشقوق و التشقق الناتج عن التآكل الإجهادي³ في البيئات الغنية بالكلوريد.

معالجات السطح:
تعمل معالجات الطلاء الكهربائي والتخميل على تعزيز مقاومة التآكل وتقليل تلوث السطح، مما يجعل التنظيف والصيانة أكثر فعالية.

مواد البوليمر المتقدمة

PVDF (فلوريد البوليفينيلدين متعدد الفلوريدات):
مقاومة كيميائية ممتازة للأحماض والقواعد ومركبات الكلور، مع خصائص ميكانيكية جيدة ومقاومة للأشعة فوق البنفسجية للتركيبات الخارجية.

PEEK (بولي إيثيريكتون):
مقاومة فائقة للمواد الكيميائية وأداء فائق في درجات الحرارة العالية، مثالي للتطبيقات الحرجة حيث قد لا توفر غدد الكابلات المعدنية توافقًا كيميائيًا مناسبًا.

مركبات النايلون المعدلة:
مواد نايلون مصممة خصيصًا مع مقاومة كيميائية معززة ومقاومة للأشعة فوق البنفسجية لحلول فعالة من حيث التكلفة في البيئات الأقل عدوانية.

اختيار المواد المانعة للتسرب

FFKM (بيرفلوروإيلاستومر)⁴:
توفر موانع التسرب FFKM مثل Kalrez، وهي مادة مانعة للتسرب مثالية لمقاومة المواد الكيميائية، التوافق مع جميع المواد الكيميائية لمعالجة مياه الصرف الصحي تقريبًا مع الحفاظ على أداء مانع التسرب في درجات الحرارة القصوى.

تركيبات EPDM:
توفر مواد EPDM المركبة خصيصًا مقاومة ممتازة للأوزون والكلور والعديد من المواد الكيميائية المعالجة بتكلفة اقتصادية أكثر من FFKM.

درجات FKM (فيتون):
توفر تركيبات FKM المختلفة مقاومة كيميائية جيدة للعديد من تطبيقات مياه الصرف الصحي، مع درجات مختلفة محسنة لتعرضات كيميائية محددة.

دراسة حالة: محطة تحلية المياه في المملكة العربية السعودية

كان حسن، مدير العمليات في منشأة كبيرة لتحلية مياه البحر ومعالجة مياه الصرف الصحي في جدة، المملكة العربية السعودية، يعاني من مشاكل تآكل شديدة في غدد الكابلات النحاسية القياسية في مناطق معالجة المحلول الملحي. كان مزيج من تركيزات الكلوريد العالية ودرجات الحرارة المرتفعة ومواد التنظيف الكيميائية العنيفة يتسبب في حدوث أعطال كل 6-8 أشهر. بعد استخدام غدد الكابلات المصنوعة من الفولاذ المقاوم للصدأ على الوجهين مع حلقات مانعة للتسرب من مادة FFKM، عملت منشأة حسن لأكثر من ثلاث سنوات دون حدوث عطل واحد في غدة الكابل، حتى في مناطق معالجة المحلول الملحي الأكثر عدوانية. وقد سدد الاستثمار في المواد الممتازة ثمنها في غضون العام الأول من خلال إلغاء تكاليف الاستبدال وتقليل وقت تعطل الصيانة.

كيف تؤثر تصنيفات IP على اختيار غدة الكابل لمعالجة المياه؟

تعتبر تصنيفات IP (حماية الدخول) ضرورية لتطبيقات معالجة مياه الصرف الصحي حيث يمكن أن يتسبب دخول المياه في حدوث أعطال كهربائية كارثية ومخاطر تتعلق بالسلامة.

يجب أن تفي تصنيفات IP لغدد كبلات معالجة مياه الصرف الصحي عادةً بمعايير IP68 كحد أدنى للحماية من الغمر المستمر، مع تفضيل تصنيفات IP69K للمناطق الخاضعة لإجراءات الغسيل عالية الضغط، مما يضمن الحماية الكاملة ضد دخول المياه والتلوث بالغبار والحفاظ على السلامة الكهربائية في البيئات الرطبة مع دعم الامتثال التنظيمي والموثوقية التشغيلية.

فهم متطلبات تصنيف IP

حماية قياسية IP68:
يوفر IP68 حماية ضد الغمر المستمر، وهو أمر ضروري لغدد الكابلات في محطات الضخ والآبار الرطبة والمناطق المعرضة للفيضانات أثناء الصيانة أو ظروف الطوارئ.

حماية ضد الضغط العالي IP69K:
تتطلب المناطق المعرضة للغسل بالضغط العالي غُدد كبلات مصنفة IP69K يمكنها تحمل نفاثات المياه المضغوطة حتى 100 بار ودرجات حرارة تصل إلى 80 درجة مئوية أثناء إجراءات التنظيف.

التعرّض المؤقت مقابل التعرّض المستمر:
تتفاوت مستويات التعرض في مناطق مختلفة من محطات مياه الصرف الصحي، مما يتطلب تحليلاً دقيقًا للظروف الفعلية بدلاً من المواصفات الشاملة.

متطلبات IP الخاصة بالتطبيق الخاص بالتطبيق

محطات الضخ والآبار الرطبة:
تحتاج هذه المناطق إلى IP68 كحد أدنى بسبب الغمر المحتمل أثناء الصيانة أو أعطال المضخات أو الأحداث المناخية القاسية.

مناطق التغذية الكيميائية:
على الرغم من عدم غمرها بالمياه عادة، إلا أن الانسكابات الكيميائية وإجراءات الغسيل تتطلب IP67 كحد أدنى مع تفضيل IP68 في التطبيقات الحرجة.

غرف التحكم والمباني الكهربائية:
قد لا تتطلب المناطق الكهربائية الداخلية سوى IP54 أو IP65، ولكن القرب من عمليات المعالجة غالبًا ما يبرر تصنيفات أعلى.

الاختبار والتحقق

اختبار المصنع:
يجب اختبار جميع غدد الكابلات في المصنع وفقًا لتصنيف IP المحدد لها باستخدام إجراءات اختبار موحدة لضمان اتساق الأداء.

التحقق الميداني:
تؤثر جودة التركيب بشكل كبير على أداء تصنيف IP، مما يتطلب إجراءات تركيب مناسبة واختبارات تحقق دورية.

الأداء على المدى الطويل:
يمكن أن تتدهور تصنيفات IP بمرور الوقت بسبب تقادم مانع التسرب أو التعرض للمواد الكيميائية أو التلف الميكانيكي، مما يستلزم برامج فحص وصيانة دورية.

الاعتبارات التنظيمية

الامتثال للكود الكهربائي:
قد تحدد الرموز الكهربائية المحلية الحد الأدنى من تصنيفات IP لتطبيقات مياه الصرف الصحي، وغالبًا ما تتطلب IP67 أو أعلى للمواقع الرطبة.

اللوائح البيئية:
يمكن أن يؤدي دخول المياه الذي يؤدي إلى أعطال كهربائية إلى مخاطر بيئية، مما يجعل تصنيفات IP العالية ضرورية للامتثال التنظيمي.

متطلبات التأمين:
قد يطلب مزودو التأمين تصنيفات IP محددة لتقليل مخاطر مطالبات أضرار المياه في مرافق مياه الصرف الصحي.

ما هي اعتبارات التركيب الرئيسية لتطبيقات مياه الصرف الصحي؟

يعد التركيب السليم أمرًا بالغ الأهمية لأداء غدة الكابل في محطات معالجة مياه الصرف الصحي، حيث يمكن أن تؤدي أخطاء التركيب إلى أعطال مبكرة ومخاطر تتعلق بالسلامة.

تشمل اعتبارات التركيب الرئيسية لغدد كبلات مياه الصرف الصحي ربط اللولب المناسب وتطبيق مركب الختم، والإعداد الصحيح للكابل وتخفيف الضغط، ومواصفات عزم الدوران المناسبة للمواد المقاومة للمواد الكيميائية، ومراعاة التمدد الحراري في بيئات تدوير درجة الحرارة، وتنفيذ أحكام الوصول إلى الصيانة للفحص والاستبدال في ظروف الخدمة القاسية.

تخطيط ما قبل التثبيت

التقييم البيئي:
تقييم حالات التعرض للمواد الكيميائية المحددة ونطاقات درجات الحرارة وظروف الرطوبة في كل موقع تركيب لضمان اختيار المواد وإجراءات التركيب المناسبة.

تخطيط الوصول:_
خطط التركيبات لتوفير إمكانية وصول كافية للصيانة والفحص والاستبدال في المستقبل مع مراعاة متطلبات السلامة للعمل في بيئات مياه الصرف الصحي.

توجيه الكابلات:
صمم توجيه الكابلات لتقليل الضغط على غدد الكابلات مع توفير تصريف مناسب وتجنب مناطق تناثر المواد الكيميائية حيثما أمكن.

إجراءات التثبيت

إعداد الخيط:
نظف جميع اللوالب جيدًا واستخدم مانع تسرب اللولب المناسب المتوافق مع البيئة الكيميائية ومواد غدة الكابل.

إعداد الكابلات:
يعد تجريد الكابلات وتنظيفها وإعدادها بشكل صحيح أمرًا ضروريًا لتحقيق أداء مانع التسرب المقدر ومنع دخول التلوث.

مواصفات عزم الدوران:
اتبع مواصفات عزم الدوران الخاصة بالشركة المصنعة بعناية، حيث أن الإفراط في الشد يمكن أن يؤدي إلى تلف مانعات التسرب بينما يؤدي الشد الناقص إلى الإضرار بسلامة مانع التسرب.

تدابير مراقبة الجودة

فحص التركيب:
تنفيذ إجراءات الفحص للتحقق من التركيب السليم قبل تشغيل النظام، بما في ذلك الفحص البصري واختبار التسرب الأساسي عند الاقتضاء.

التوثيق:
الاحتفاظ بسجلات التركيب التفصيلية بما في ذلك المواد المستخدمة وتواريخ التركيب ونتائج الفحص لتخطيط الصيانة المستقبلية.

متطلبات التدريب:
تأكد من فهم موظفي التركيب للطبيعة الحرجة للتركيب السليم في بيئات مياه الصرف الصحي وعواقب أخطاء التركيب.

اعتبارات الصيانة

جداول التفتيش:
وضع جداول زمنية للفحص المنتظم بناءً على الخطورة البيئية وبيانات الأداء التاريخية لتحديد المشاكل المحتملة قبل حدوث الأعطال.

تخطيط الإحلال:
التخطيط للاستبدال المنهجي لغدد الكابلات في البيئات العدوانية بناءً على بيانات عمر الخدمة وتقييم المخاطر.

إجراءات الطوارئ:
وضع إجراءات للاستبدال السريع لغدة الكابلات أثناء حالات الطوارئ لتقليل وقت التعطل والتعرض البيئي.

كيف تهندس شركة Bepto حلولاً لمرافق معالجة المياه؟

في Bepto، نحن نتفهم التحديات الفريدة لبيئات معالجة مياه الصرف الصحي، ونهندس حلولاً متخصصة في غدد الكابلات التي تقدم أداءً موثوقًا في هذه التطبيقات الصعبة.

تهندس شركة Bepto حلول غدد كابلات معالجة المياه من خلال اختبار شامل للمواد في بيئات محاكاة مياه الصرف الصحي، وتطوير مركبات مانعة للتسرب متخصصة مقاومة للمواد الكيميائية المستخدمة في المعالجة، وتحسين التصميم للحصول على تصنيفات IP عالية والتوافق الكيميائي، والاختبارات الميدانية المكثفة في المرافق التشغيلية، والتحسين المستمر بناءً على ملاحظات العملاء وبيانات الأداء لضمان أقصى قدر من الموثوقية في ظروف مياه الصرف الصحي القاسية.

تطوير المنتجات المتخصصة

سلسلة أكوا ماكس™ AquaMax:
تتميز غدد كابلات معالجة مياه الصرف الصحي الممتازة لدينا بهيكل من الفولاذ المقاوم للصدأ 316L، وحلقات مانعة للتسرب FFKM، ومعالجات خيطية متخصصة لتحقيق أقصى قدر من المقاومة الكيميائية وأداء الختم.

سلسلة البوليمر ChemGuard™ ChemGuard™:
غدد الكابلات البوليمرية المتقدمة باستخدام مواد PVDF و PEEK للتطبيقات التي تتطلب أقصى قدر من التوافق الكيميائي والبنية غير المعدنية.

سلسلة BioSafe™ BioSafe™ المضادة للميكروبات:
غدد الكابلات المزودة بمعالجات سطحية مضادة للميكروبات لمقاومة تكون الأغشية الحيوية الرقيقة وتبسيط إجراءات التنظيف والصيانة.

الاختبار والتحقق من الصحة

اختبار التوافق الكيميائي:
اختبار شامل للمواد والتركيبات الكاملة في مواد كيميائية فعلية لمعالجة مياه الصرف الصحي للتحقق من التوافق والأداء على المدى الطويل.

اختبارات الشيخوخة المعجّلة:
اختبارات محاكاة التقادم باستخدام درجات حرارة مرتفعة وتركيزات كيميائية مرتفعة للتنبؤ بالأداء على المدى الطويل وتحديد فترات الاستبدال.

مراقبة الأداء الميداني:
المراقبة المستمرة لغدد الكابلات المركبة في مرافق مياه الصرف الصحي العاملة للتحقق من صحة الاختبارات المعملية وتحديد فرص التحسين.

خدمات الدعم الفني

هندسة التطبيقات:
يقدم فريقنا الفني استشارات الخبراء لمساعدة العملاء على اختيار الحلول المثلى لغدد الكابلات بناءً على عمليات معالجة مياه الصرف الصحي والظروف البيئية المحددة.

التدريب على التركيب:
برامج تدريب شاملة لموظفي التركيب لضمان إجراءات التركيب السليمة وزيادة أداء وموثوقية غدة الكابل إلى أقصى حد.

تحليل الأداء:
تحليل مفصل لأداء غدد الكابلات في تطبيقات العملاء، بما في ذلك تحليل الأعطال والتوصيات لتحسين الموثوقية. 😉

ضمان الجودة

معايير التصنيع:
ISO9001⁵ وعمليات التصنيع المعتمدة من IATF16949 تضمن الجودة المتسقة وإمكانية التتبع لجميع منتجات غدد كابلات معالجة مياه الصرف الصحي.

بروتوكولات الاختبار:
تخضع كل غدة كابل لاختبارات صارمة بما في ذلك التحقق من تصنيف IP، والتأكد من توافق المواد، وفحص الأبعاد قبل الشحن.

التحسين المستمر:
تؤدي المراجعة المنتظمة لبيانات الأداء الميداني وملاحظات العملاء إلى التحسين المستمر في المواد والتصميمات وعمليات التصنيع.

الخاتمة

يتطلب اختيار غدد الكابلات المناسبة لمحطات معالجة مياه الصرف الصحي دراسة دقيقة للتوافق الكيميائي والظروف البيئية والمتطلبات التنظيمية. وتتطلب الظروف القاسية في هذه المنشآت مواد ممتازة مثل الفولاذ المقاوم للصدأ 316L، ومركبات إحكام الإغلاق المتقدمة، وتصنيفات IP عالية لضمان أداء موثوق به على المدى الطويل. كما أن التركيب والصيانة المناسبين على نفس القدر من الأهمية لتحقيق أفضل النتائج. في شركة Bepto، تجمع حلولنا المتخصصة في غدد كابلات معالجة مياه الصرف الصحي بين المواد المتقدمة والتصميمات المجربة والدعم الفني الشامل لتوفير الموثوقية والأداء الذي تتطلبه منشأتك. إن الاستثمار في غدد الكابلات عالية الجودة يؤتي ثماره من خلال خفض تكاليف الصيانة وتحسين السلامة وتعزيز الامتثال البيئي في تطبيقات البنية التحتية الحيوية هذه.

الأسئلة الشائعة حول غدد الكابلات لمعالجة مياه الصرف الصحي

1. اطلع على تحليل مفصل لتصنيفات IP68 وIP69K (حماية الدخول) لبيئات الضغط العالي. ↩

2. تعرف على التأثيرات المسببة للتآكل لغاز كبريتيد الهيدروجين (H2S) على المواد الصناعية. ↩

3. فهم آلية التشقق الإجهادي الناتج عن التآكل الإجهادي (SCC)، وهو نمط فشل شائع في البيئات المسببة للتآكل. ↩

4. استكشف خصائص FFKM (المطاط الصناعي المشبع بالفلوروالاستومر) ومقاومته العالية للمواد الكيميائية العدوانية. ↩

5. تعرف على ما يعنيه معيار ISO 9001 لأنظمة إدارة الجودة في التصنيع. ↩
